CLASS AB/D Switchable Power Amplifier

2018A

    2018A 是一款低 EMI,无需滤波器, AB/D 类可选式音频功率放大器。5.5V 工作电压时,最大驱动功率为 5.5W(2Ω BTL 负载,THD<10%),音频范围内总谐波失真噪声小于 1%(20Hz~20KHz);
    2018A 的应用电路简单,只需极少数外围器件;
    2018A 输出不需要外接耦合电容或上举电容和缓冲网络;
    2018A 采用 ESOP8 封装,特别适合用于小音量、小体重的便携系统中;
    2018A 可以通过控制进入关断模式,从而减少功耗;
    2018A 内部具有过热自动关断保护机制;
    2018A 工作稳定,通过配置外围电阻可以调整放大器的电压增益,方便应用。
    2018A概述:
        2018A 是一款低 EMI,无需滤波器, AB/D 类可选式音频功率放大器。5.5V 工作电压时,最大驱动功率为 5.5W(2Ω BTL 负载,THD<10%),音频范围内总谐波失真噪声小于 1%(20Hz~20KHz);
        2018A 的应用电路简单,只需极少数外围器件;
        2018A 输出不需要外接耦合电容或上举电容和缓冲网络;
        2018A 采用 ESOP8 封装,特别适合用于小音量、小体重的便携系统中;
        2018A 可以通过控制进入关断模式,从而减少功耗;
        2018A 内部具有过热自动关断保护机制;
        2018A 工作稳定,通过配置外围电阻可以调整放大器的电压增益,方便应用。

    2018A特性:
    超低 EMI,高效率,音质优
    AB/D 类切换、单通道
    VDD=5.5V,RL=2Ω,Po=5.5W,THD+N≤10%
    VDD=5V,RL=4Ω,Po=3W,THD+N≤10%
    宽工作电压范围 2.5V—6.5V
    优异的上掉电 POP 声抑制
    采用 ESOP8 封装

    2018A应用:
    手提电脑、台式电脑
    扩音器
    蓝牙音箱

    2018A原理框图:

    2018A芯片定购信息:
    芯片型号
    封装类型
    包装类型
    最小包装数量(PCS
    2018A
    ESOP8
    管装
    100/
    2018A
    ESOP8
    盘装
              4000/

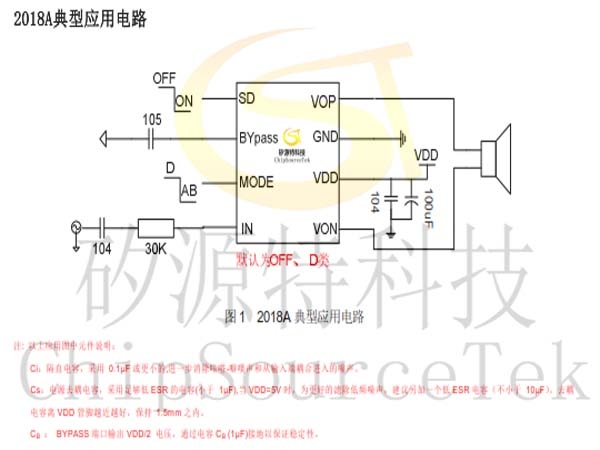

    2018A典型应用电路:

    2018A引脚分布图:
