CLASS AB/D Boost Power Amplifier

CS8326S

CS8326S是一款内置BOOST升压模块R类音频功率放大器。
内置的BOOST升压模块在7.5V。可以为4Ω的负载提供7W的恒定功率.AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰.CS8326S在锂电池的供电电压范围内提供了极致的功率输出,CS8326S的全差分架构和极高的PSRR有效地提高了CS8326S对RF噪声的抑制能力。
CS8326S内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
CS8326提供了纤小的SOP16L封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。
    CS8326S概述:
        CS8326S是一款内置BOOST升压模块R类音频功率放大器。内置的BOOST升压模块在7.5V。可以为4Ω的负载提供7W的恒定功率.AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰.CS8326S在锂电池的供电电压范围内提供了极致的功率输出,使得CS8326S成为便携式音箱设备特别是扩音器产品的最优选择.
        CS8326S的全差分架构和极高的PSRR有效地提高了CS8326S对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块,尽可能的减少了外围器件,另外CS8326S内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
        CS8326提供了纤小的SOP16L封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。

    CS8326S特点:
    内置BOOST模块,AB类D类集成的特殊R类结构
    输出功率
    PO at 10% THD+N, VIN = 3.7V
         RL = 4Ω  7.0W
    PO at 1% THD+N, VIN = 3.7V
         RL = 4Ω  5.5W
    优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
    工作电压范围:2.5V到5.0V
    MUCH功能:功放静音同时,PVDD可输出最高4A的电流
    无需滤波的Class-D结构
    72%的效率
    高电源抑制比(PSRR):在217Hz下为70dB
    启动时间 (260ms)
    静态电流 (10mA)
    低关断电流 (<0.1μA)
    过流保护,短路保护和过热保护
    提供SOP16L封装

    CS8326S应用:
    便携式蓝牙音箱
    扩音器

    CS8326S订购信息:
    产品型号 封装形式 包装类型 数量
     CS8326S  SOP16L  管装 50

    CS8326S

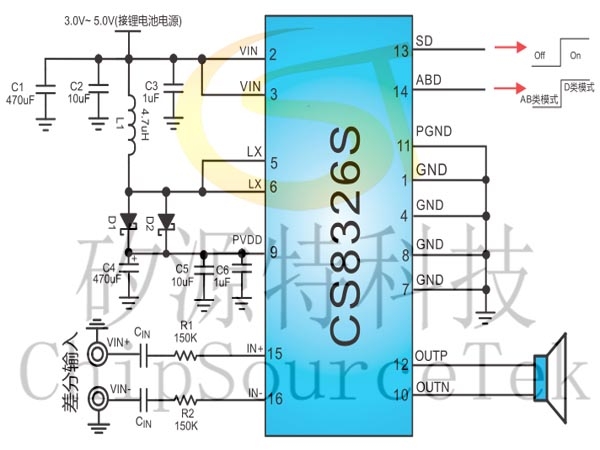

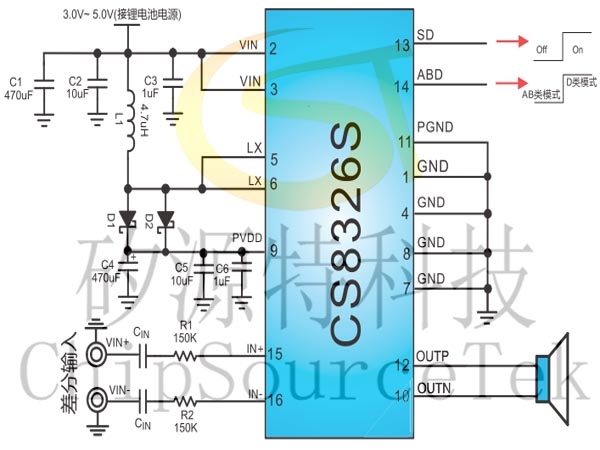

    典型应用电路图

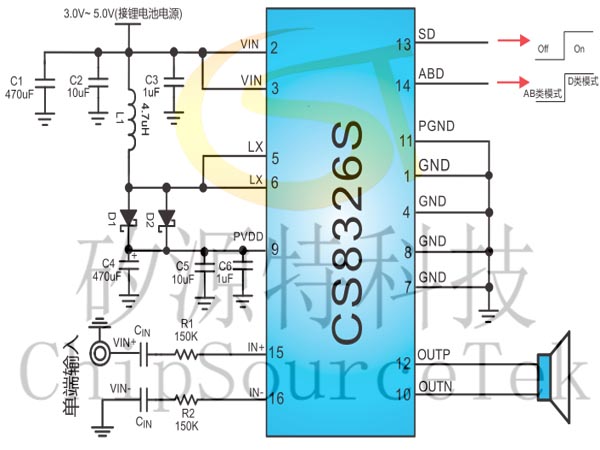

    差分输入:

    单端输入:

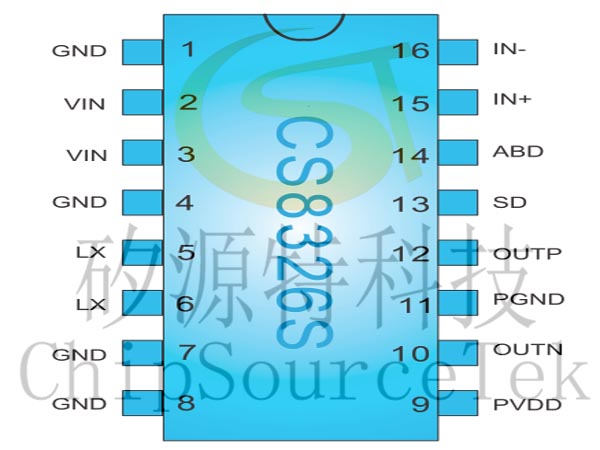

    CS8326S引脚分布:

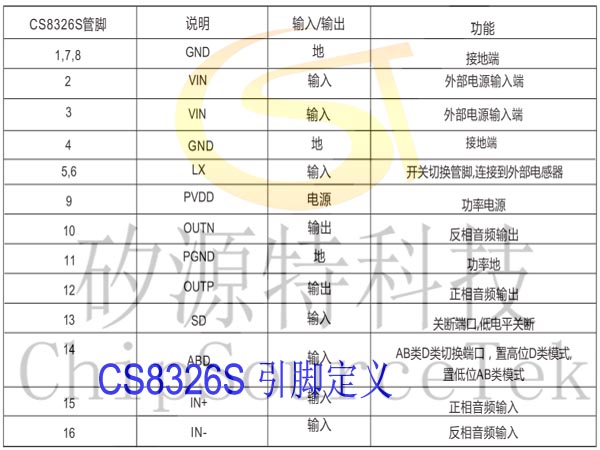

    CS8326S引脚定义:

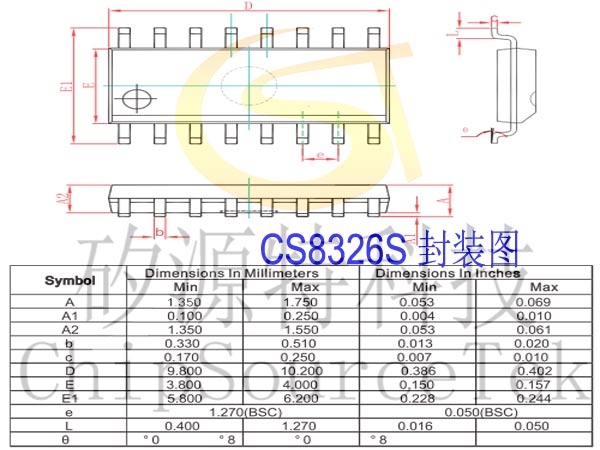

    CS8326S封装图:
