CLASS AB/D可切换功放

LTK5130

    LTK5130是一款2Ω-11W、单端输入单声道F类音频功率放大器。LTK5130采用高耐压工艺,耐压可达7.5V,
    LTK5130具有一线脉冲功能只需使用一个IO口,可控制功放开启、关闭、AB类模式、D类模式的随意切换,为用户达到节省IO口的目的,同时可对功放进行AB/D类模式随意切换。
    AB类模式下能解决传统D类功放对FM的干扰问题,完全消除EMI干扰。在D类放大器模式下可以提供高于90%的效率,新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。
    LTK5130采用ESOP-8封装。
    LTK5130概述:
        LTK5130是一款2Ω-11W、单端输入单声道F类音频功率放大器。LTK5130采用高耐压工艺,耐压可达7.5V,
        LTK5130具有一线脉冲功能只需使用一个IO口,可控制功放开启、关闭、AB类模式、D类模式的随意切换,为用户达到节省IO口的目的,同时可对功放进行AB/D类模式随意切换。
        AB类模式下能解决传统D类功放对FM的干扰问题,完全消除EMI干扰。在D类放大器模式下可以提供高于90%的效率,新型的无滤波器结构可以省去传统D类放大器的输出低通滤波器。
        LTK5130采用ESOP-8封装。

    LTK5130特性:
    输入电压范围 2.5V-7.5V
    一线脉冲控制
    无滤波的 D 类/AB 类放大器、低静态电流和
    低 EMI
    FM 模式无干扰
    优异的爆破声抑制电路
    超低底噪、超低失真
    10% THD+N,VDD=7V,2Ω+15UH 负载下提供高达 11W 的输出功率
    10% THD+N,VDD=7V,4Ω +33UH 负载下提供高达 6.5W 的输出功率
    过温保护、短路保护
    关断电流 < 1ua
    LTK5130采用ESOP-8封装

    LTK5130用:
    蓝牙音箱、智能音箱
    导航仪、便携游戏机
    拉杆音箱、DVD、扩音器、MP3、MP4
    智能家居等各类音频产品

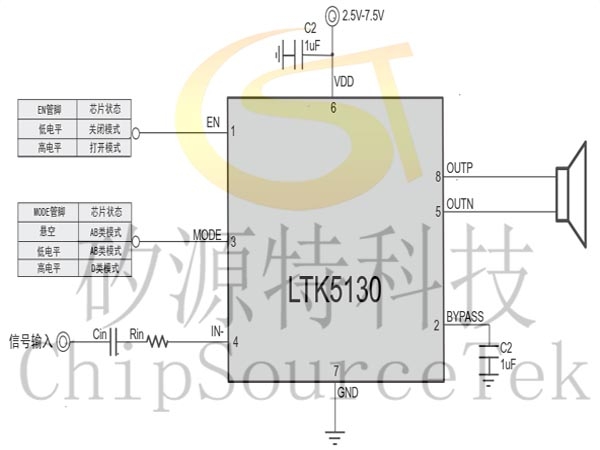

    LTK5130典型硬件控制应用原理图:

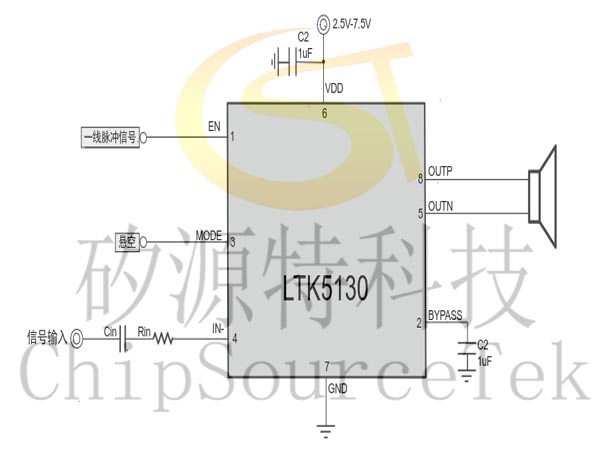

    LTK5130典型应用图_ 一线脉冲控制:

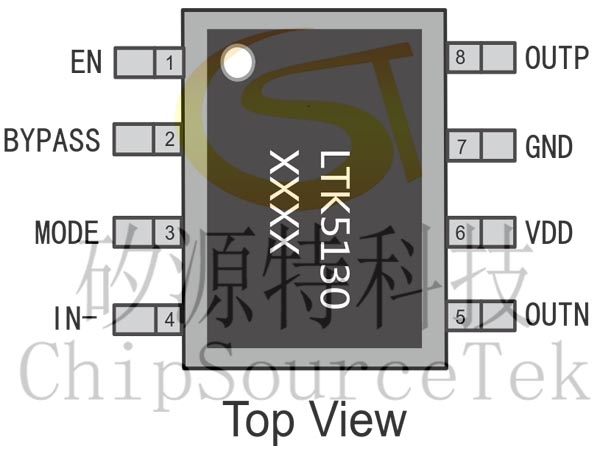

    LTK5130引脚分布:

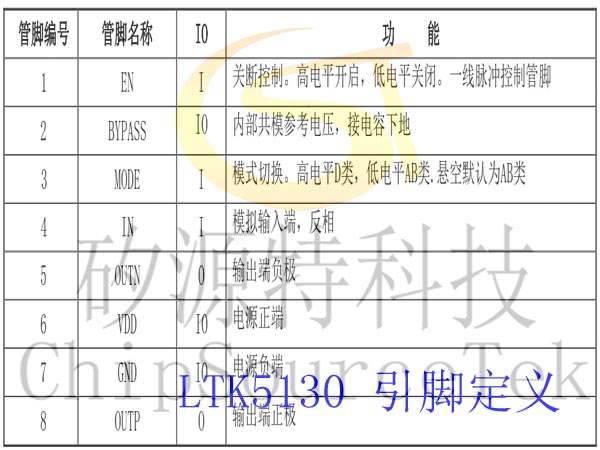

    LTK5130定义:

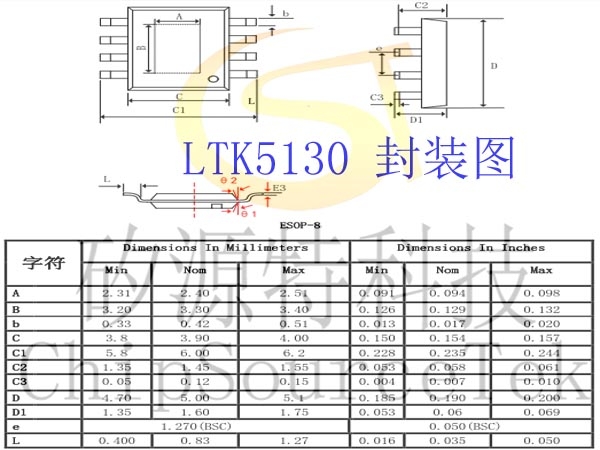

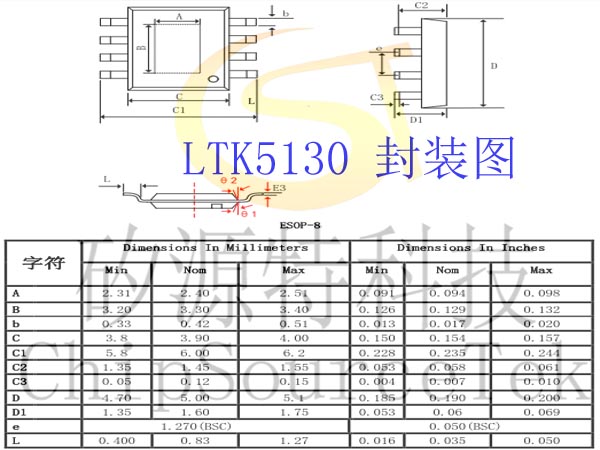

    LTK5130封装图:
