CLASS AB/D 内置升压功放

LTK5312

    LTK5312是一款内置同步电流式BOOST升压,全差分输入5W、单声道AB/D类超低EMI、无需滤波器、超低底噪、超低失真、带有可切换自动增益功能(AGC)的音频功率放大芯片。
   内置的BOOST升压模块可以控制在5.5V工作。
   工作输入电压3V-5V,在电源电压5V,升压到5.5V的情况下,THD+N达到10%时,可以在4Ω喇叭上输出4W的功率。AB/D类可切换模式。
   LTK5312有自动增益(AGC)功能。
   LTK5312采用ESOP-16或者SOP-16封装。
    LTK5312概述:
        LTK5312内置BOOST同步升压带自动增益控制音频功放
        LTK5312是一款内置同步电流式BOOST升压,全差分输入5W、单声道AB/D类超低EMI、无需滤波器、超低底噪、超低失真、带有可切换自动增益功能(AGC)的音频功率放大芯片。内置的BOOST升压模块可以控制在5.5V工作。
       工作输入电压3V-5V,在电源电压5V,升压到5.5V的情况下,THD+N达到10%时,可以在4Ω喇叭上输出4W的功率。
        AB/D类可切换模式,最大限度地减少了音频子系统中功放对FM的干扰。
        LTK5312的输出带有自动增益(AGC)功能,可以抑制由于输入的音乐、语音信号幅度过大所引起的输出信号削峰失真,显著提高音质。LTK5312的工作效率超过90%,并且在1kHz下的PSRR高达75dB以上。
        另外由于采用DRC(Dynamic rangecontrol)技术,降低了大功率输出时,由于波形切顶带来的失真,相比同类产品,动态反应更加出色。              LTK5312采用ESOP-16或者SOP-16封装。


    LTK5312特性:
    工作电压范围:3.0V 到 5V
    全差分输入,优异的爆破声抑制电路
    超低底噪、超低失真
    带 DRC 功能的自动增益控制(可关闭)
    VDD=5V 下最大输出功率(Non-AGC)
      4W(4Ω 喇叭,10% THD+N)
    VDD=5V 下最大输出功率(AGC)
      3.3W(4Ω 喇叭,1% THD+N)
    低失真:THD+N:0.05%(1kHz,PO=1W)
    提供 12dB 的 AGC 动态范围控制
    关断电流 < 0.5uA
    PSRR:75dB@1kHz
    短路保护和过温保护
    LTK5312采用ESOP-16或者SOP-16封装。


    LTK5312应用:
    蓝牙音箱
    插卡音箱
    USB 音响
    拉杆音箱
    2.1 音响


    LTK5312典型应用电路(不带 AGC 防破音接法)

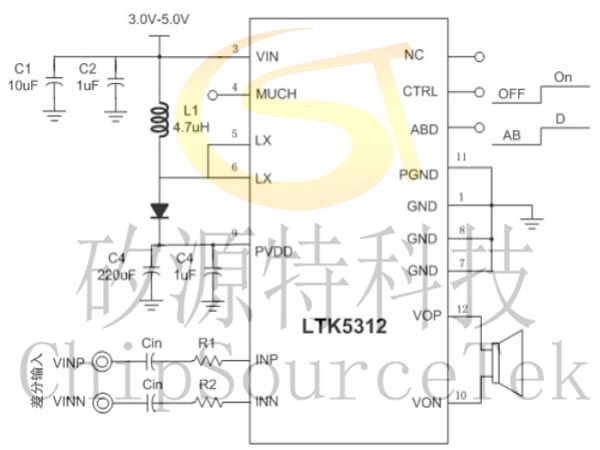

    差分输入:

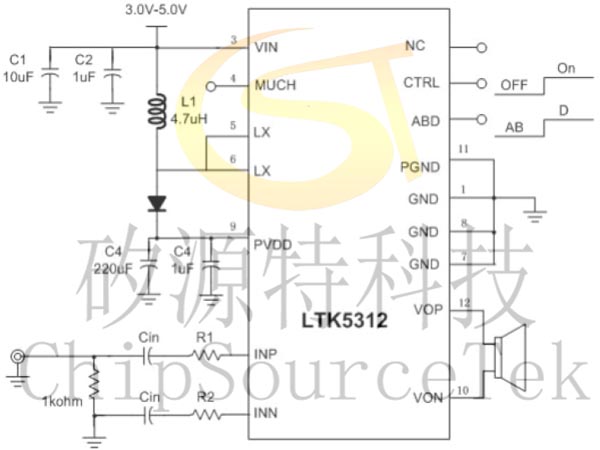

    单端输入:




    LTK5312典型应用电路(带 AGC 防破音接法)

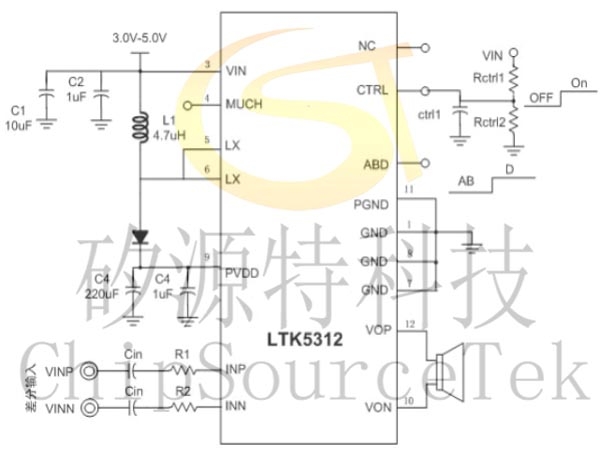

    差分输入:

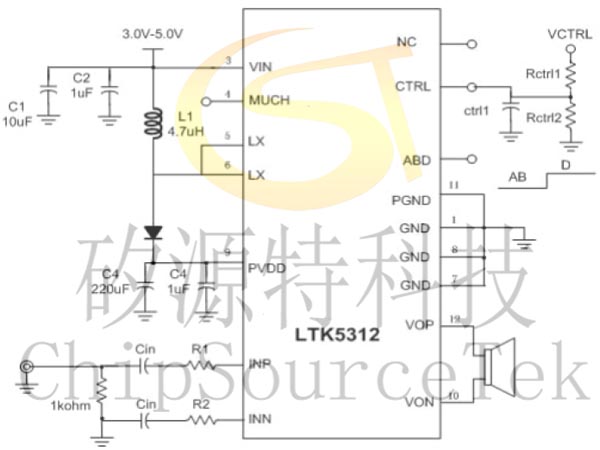

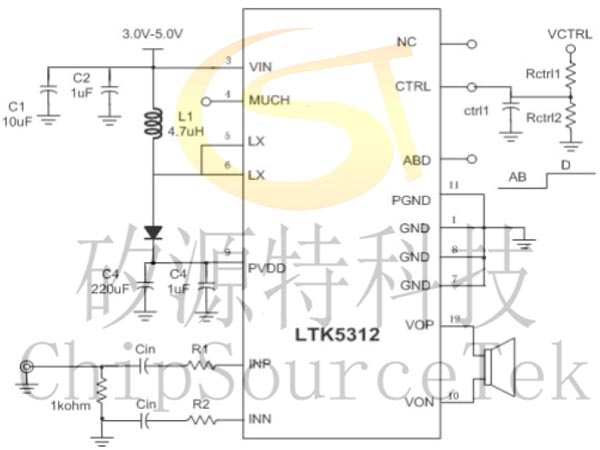

    单端输入;




    LTK5312

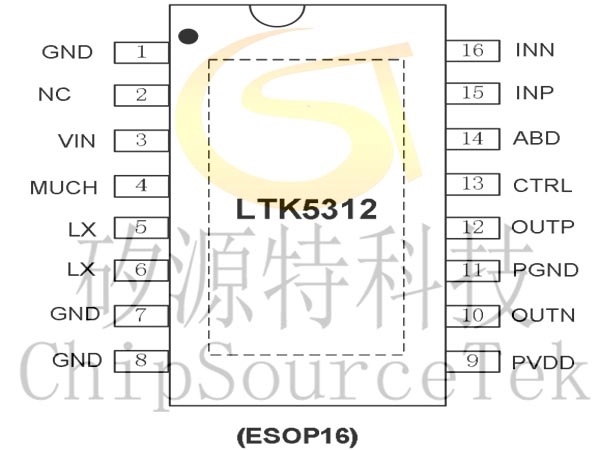

    脚分布 :

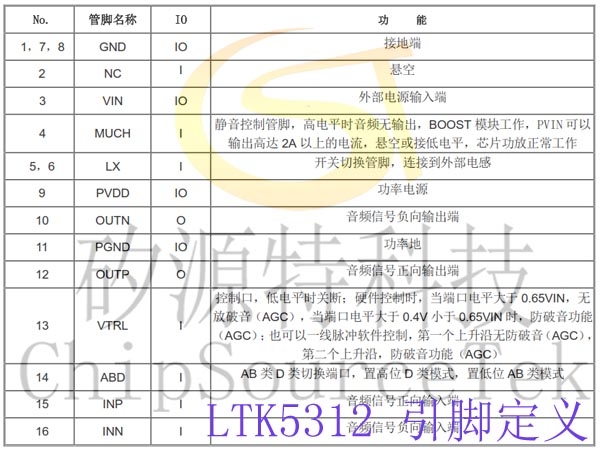

    LTK5312脚定义 :
