CLASS AB/D 内置升压功放

HT8691

    HT8691是一款内置BOOST升压模块的D类音频功率放大器。
   内置的BOOST升压模块可通过外置电阻调节升压值,即使是锂电池供电,在升压至6.5V时,10% THD+N,4Ω负载条件下能连续输出5.5W功率;升压至7V,3Ω负载条件下则能连续输出7.0W功率。其支持外部设置调节BOOST输出电压。
    HT8691的最大特点是防削顶失真(ACF)输出控制功能。同时芯片具有ACF-Off模式。芯片具有AB类和D类的自由切换功能。同时内部集成免滤波器数字调制技术,能够直接驱动扬声器。
    HT8691内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
    HT8691提供SOP8L-PP封装。
    HT8691概述:
        HT8691是一款内置BOOST升压模块的D类音频功率放大器。内置的BOOST升压模块可通过外置电阻调节升压值,即使是锂电池供电,在升压至6.5V时,10% THD+N,4Ω负载条件下能连续输出5.5W功率;升压至7V,3Ω负载条件下则能连续输出7.0W功率。其支持外部设置调节BOOST输出电压。
        HT8691的最大特点是防削顶失真(ACF)输出控制功能,可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真(破音),也能自适应地防止在BOOST升压电压下降所造成的输出削顶,显著提高音质,创造非常舒适的听音享受,并保护扬声器免受过载损坏。同时芯片具有ACF-Off模式。
        HT8691具有AB类和D类的自由切换功能,在受到D类功放EMI干扰困扰时,可随时切换至AB类音频功放模式。
        HT8691内部集成免滤波器数字调制技术,能够直接驱动扬声器,并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络,极少的外部元器件节省了系统空间和成本,是便携式应用的理想选择。
        此外,HT8691内置的关断功能使待机电流最小化,还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
        HT8691提供SOP8L-PP封装。

    HT8691特性:
    防削顶失真功能(防破音, Anti-Clipping Function,ACF)
    免滤波器数字调制,直接驱动扬声器
    输出功率
        5.5W (V BAT =4.2V, PVDD = 6.5V, R L =4?,
    THD+N=10%)
       7.0W (V BAT =4.2V, PVDD = 7.0V, R L =3?,
    THD+N=10%)
        3.0W (V BAT =4.2V, PVDD = 6.5V, R L =8?,
    THD+N=10%)
    电源
       -升压输入V BAT :2.5V至5.5V
       -升压输出PVDD:V BAT 至7.5V
    BOOST输出电压可调
    AB/D类可切换
    保护功能:过流/过热/欠压异常保护功能
    HT8691提供SOP8L-PP封装。

    HT8691应用:
    蓝牙音箱
    便携式音箱
    2.1声道小音箱
    扩音器
    iphone/ipod/ipod docking
    MP4, 导航仪
    平板电脑,笔记本电脑
    智能手机
    小尺寸LCD电视/监视器
    便携式游戏机

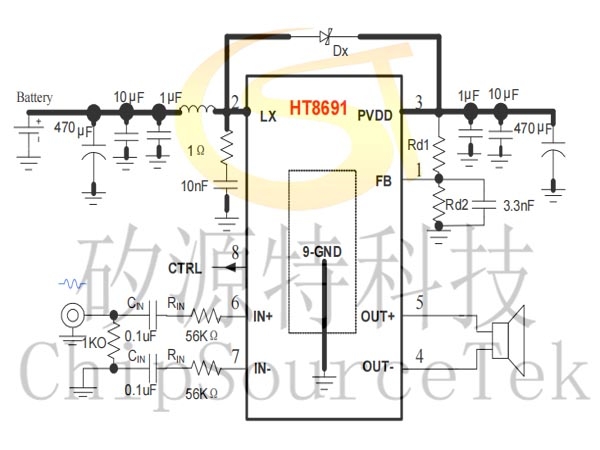

    HT8691典型应用电路图:

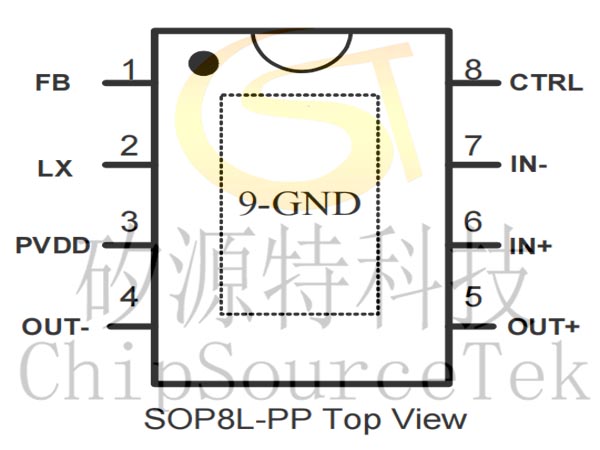

    HT8691引脚分布:

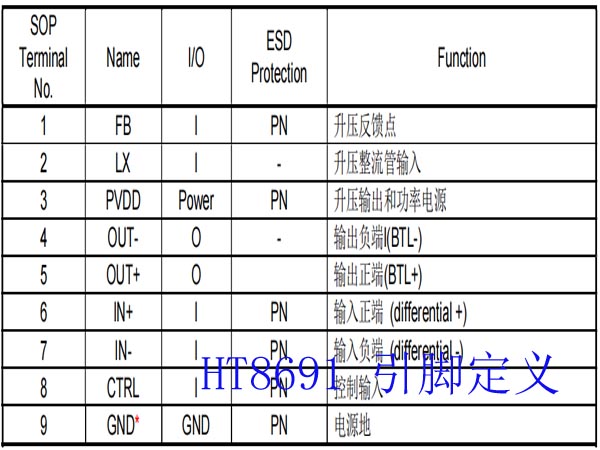

     HT8691引脚定义
