CLASS AB/D 内置升压功放

CS8323S

    CS8323S是一款内置BOOST升压、恒定5.0W输出功率、 无扰R类音频功率放大器。内置的BOOST升压模块在5.5V和6.5V两个电压点之间可选。
    CS8323S的全差分架构和极高的PSRR有效地提高了CS8323S对RF噪声的抑制能力。
    CS8323S内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
    CS8323S提供了纤小的的SOP16L封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。
    CS8323S概述:
        CS8323S是一款内置BOOST升压、恒定5.0W输出功率、 无扰R类音频功率放大器。内置的BOOST升压模块在5.5V和6.5V两个电压点之间可选。当BOOST升压模块在5.5V的情况下,可以为4Ω的负载提供3.7W的恒定功率,并通过MUCH使能端的控制,BOOST模块可以单独提供最高可达2A的电流输出;当BOOST升压模块在6.5V的情况下,可以为4 Ω的负载提供5.0W的恒定功率.AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的干扰.CS8323S在锂电池的供电电压范围内提供了极致的功率输出,使 得CS8323S成为便携式音箱设备特别是扩音器产品的最优选择.
        CS8323S的全差分架构和极高的PSRR有效地提高了CS8323S对RF噪声的抑制能力。无需滤波器的PWM调制结构及内置的BOOST升压模块,尽可能的减少了外围器件,另外CS8323S内置了过流保护,短路保护和过热保护,有效的保护芯片在异常的工作条件下不被损坏。
        CS8323S提供了纤小的的SOP16L封装形式供客户选择,其额定的工作温度范围为-40℃至85℃。
    CS8323S特征:
    内置BOOST模块,AB类D类集成的特殊R类结构
    输出功率
        P at 10% THD+N, V IN = 3.7V O
            RL = 4 Ω 3.70W(BOOST 升压值为5.5V)
            RL = 4 Ω 5.00W(BOOST 升压值为6.5V)
    优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
    工作电压范围:2.5V到5.0V
    MUCH功能:功放静音同时,PVDD可输出最高2A的电流
    无需滤波的Class-D结构
    ?72%的效率
    高电源抑制比(PSRR):在217Hz下为70dB
    启动时间 (260ms)
    静态电流 (10mA)
    低关断电流 (<0.1µA)
    过流保护,短路保护和过热保护
    符合Rohs标准的无铅封装
    CS8323S提供SOP16封装

    CS8323S应用:
    蓝牙音箱
    便携式音频设备


    CS8323S订购信息:
    产品型号 封装形式 器件标识 包装尺寸 卷带宽度 数量
    CS8323S SOP16L                                     管装


    CS8323S典型应用电路:

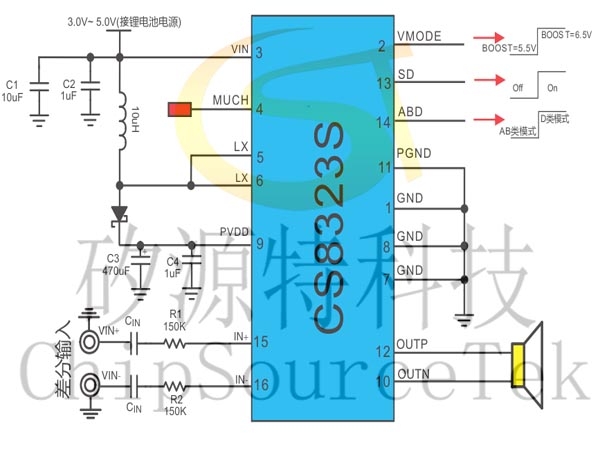

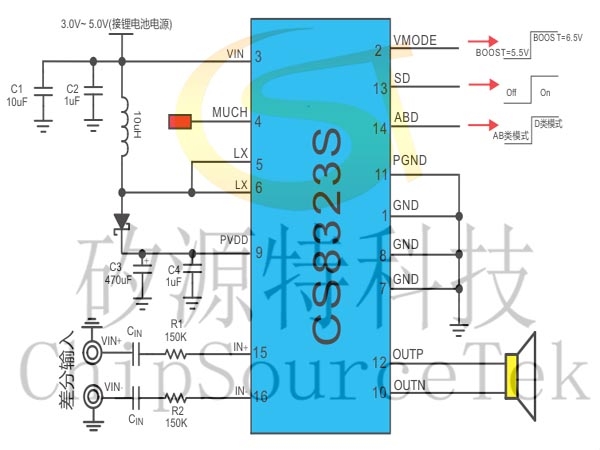

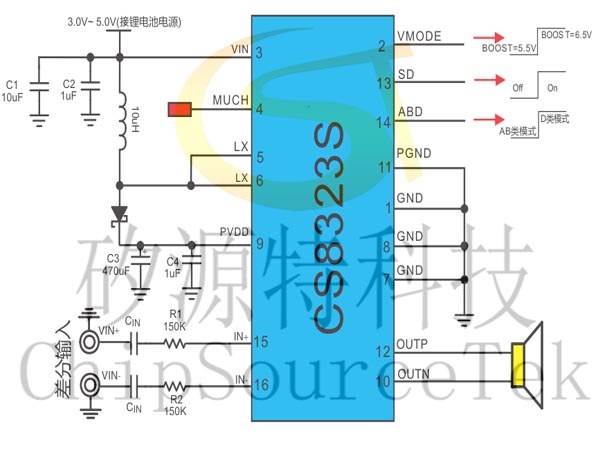

    差分输入:

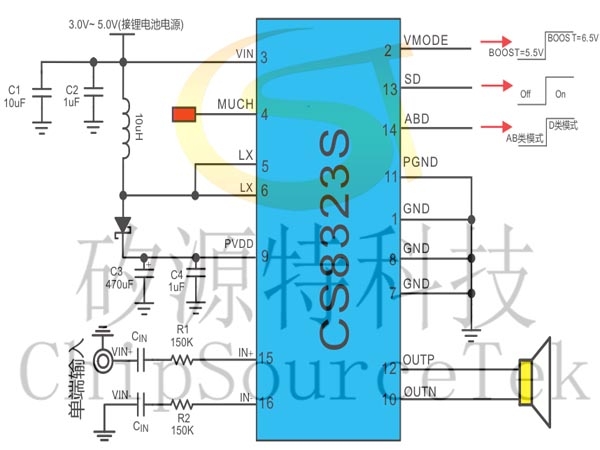

    单端输入:

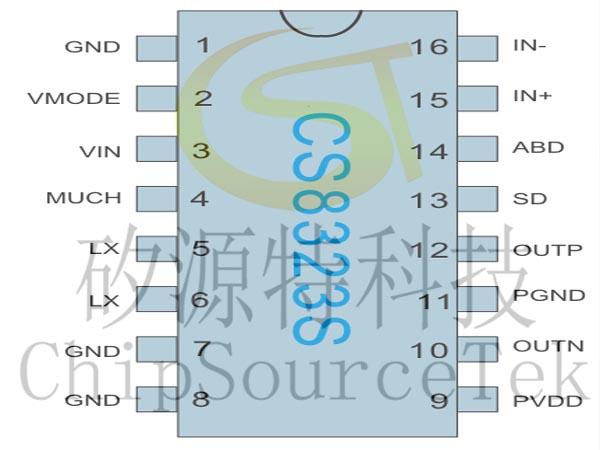

    CS8323S引脚分布:

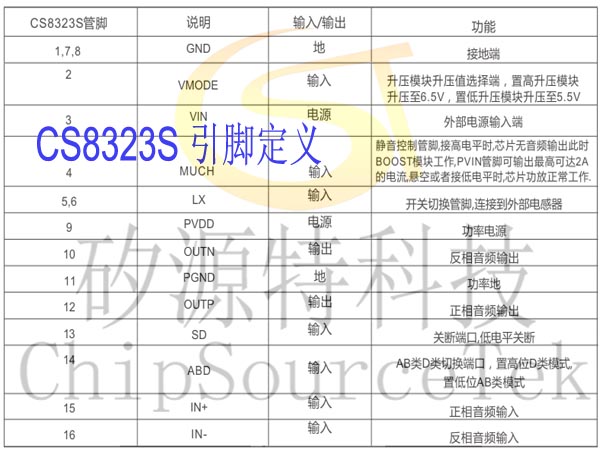

    CS8323S引脚定义:

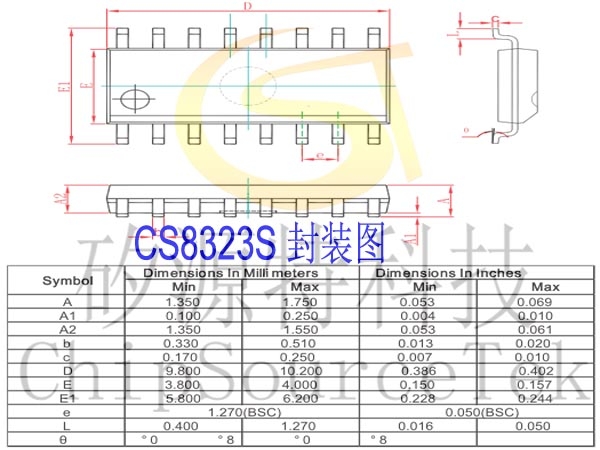

    CS8323S封装图:
