CLASS AB/D 内置升压功放

CS5260E

    CS5260E是一款内置Charge Pump模块,固定28倍增益,AB/D切换,三种防破音模式可选,外围全贴片阻容应用,5.2W单声道GF类音频功率放大器。兼容CS5230E性能更好!对于FM干扰的信号滤的更干净!
    CS5260E提供了ESOP10的封装类型,其额定的工作温度 范围为-40℃至85℃,集成Charge Pump升压模块,集成AB类D类两种工作模式GF类音频功放的电源自适应功能
    CS5260E概述:
        CS5260E是一款内置Charge Pump模块,固定28倍增益,AB/D切换,三种防破音模式可选,外围全贴片阻容应用,5.2W单声道GF类音频功率放大器。兼容CS5230E性能更好!对于FM干扰的信号滤的更干净!
        CS5260E提供了ESOP10的封装类型,其额定的工作温度 范围为-40℃至85℃,集成Charge Pump升压模块,集成AB类D类两种工作模式GF类音频功放的电源自适应功能

    CS5260E特性:
    输出功率
    Po at  VBAT = 5.0V,  RL=4Ω+33uH
    THD+N=10%   5.2W(NCN OFF@D aMODE)
    THD+N=1%  4.3W(NCN OFF@D MODE)
    Po at  VBAT = 4.2V,  RL=4Ω+33uH
    THD+N=10%   4.8W(NCN OFF@D MODE)
    THD+N=1%  4.1W(NCN OFF@D MODE)
    Po at  VBAT = 3.6V,  RL=4Ω+33uH
    THD+N=10%   3.45W(NCN OFF@D MODE)
    THD+N=1%  3.00W(NCN OFF@D MODE)
    输入电压范围:2.7~5.5V
    关断电流:<1μA
    待机电流: 3mA
    D类调制频率: 350KHz
    防破音模式开关
    AERC专利技术,提供优异的全带宽EMI抑制能力
    优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
    高的电源抑制比(PSRR):在217Hz下为-80dB
    过温保护
    过压保护

    CS5260E应用:
    蓝牙音箱
    便携式音频设备

    CS5260E订购信息:
    产品型号 封装形式 包装尺寸 包装方式 数量
    CS5260E ESOP10L 13” 管装 100
    CS5260E ESOP10L 12mm 卷盘 4000

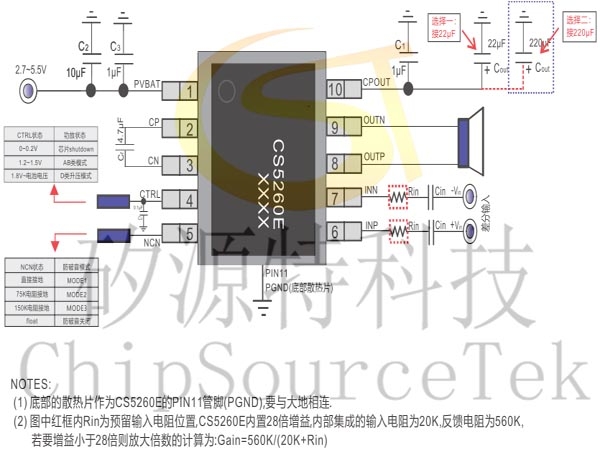

    CS5260E典型应用电路图:

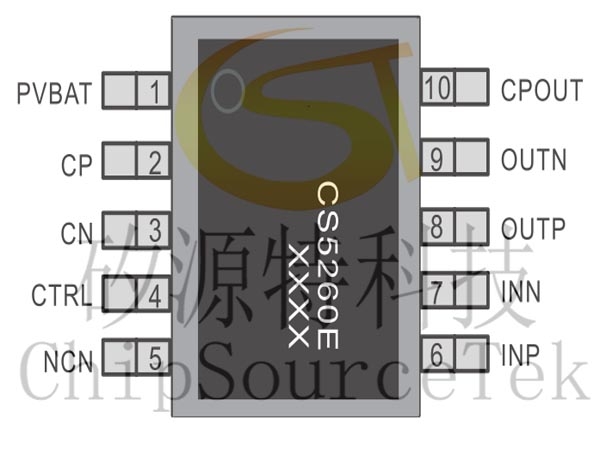

    CS5260E管脚分布:

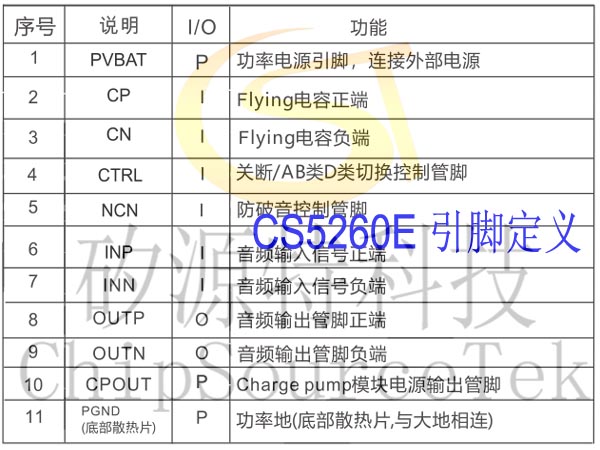

    CS5260E管脚定义:

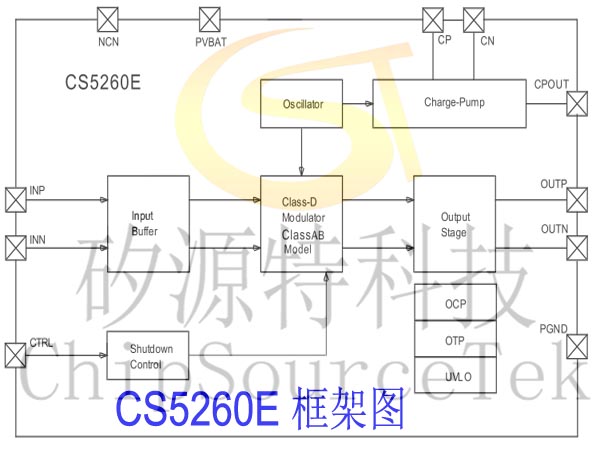

    CS5260E功能框图:

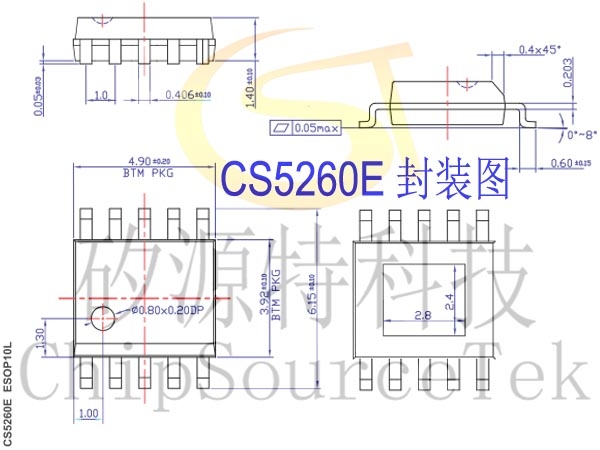

    CS5260E封装图:
