EMI滤波器的精确设计

    随着电子技术的发展，电磁兼容性问题成为电路设计工程师极为关注和棘手的问题。根据多年的工程经验，大家普遍认为电磁兼容性标准中最重要的也是最难解决的两个项目就是传导发射和辐射发射。为了满足传导发射限制的要求，通常使用电磁干扰（EMI）滤波器来抑制电子产品产生的传导噪声。但是怎么选择一个现有的滤波器或者设计一个能满足需要的滤波器？工程师表现得很盲目，只有凭借经验作尝试。首先根据经验使用一个滤波器，如果不能满足要求再重新修改设计或者换另一个新的滤波器。因此，要找到一个合适的EMI滤波器就成为一个费时且高成本的任务。

    解决问题首先要了解电子系统产生的总干扰情况，需要抑制多少干扰电压才能满足标准要求？共模干扰是多少，差模干扰是多少？只有明确了这些干扰特性我们才能根据实际的需要提出要求。

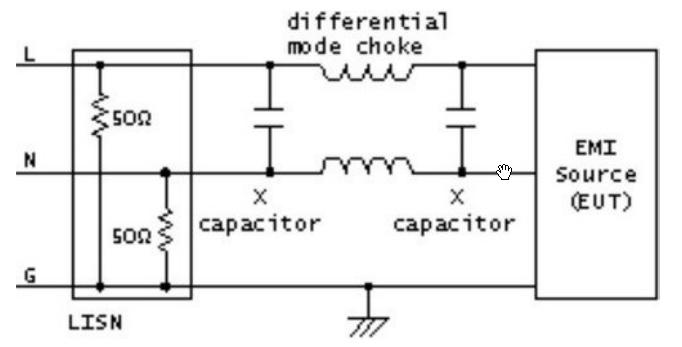

    从被测物体的电流路径来看，干扰信号回流路径可能通过地线，或者通过其它电网，如图1所示。通过地线的干扰电流在电源网上产生同相位的共模干扰电压。通过其它线在两根电源线上产生反相的差模干扰电压。干扰电流的路径如图2所示。
