音响或功放工作电流，电感的选取，写得太好了
发布日期:2023-12-24
点击次数:456

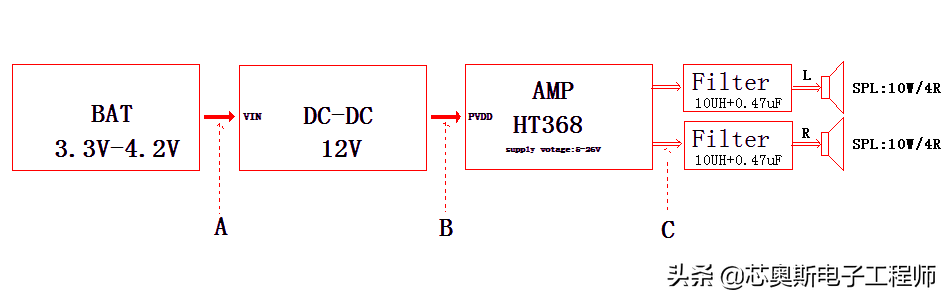

图一
分别计算A,B,C三点的电流？
1.由图一，已知功放供电电压PVDD=12V; 电池为单节锂电供电。
PVDD = Ub = 12V
则Uc = 6V
那么AC_Uc = Uc*1.414 = 6*1.414=8.484V
则Ic = 10W / 8.484V = 1.179A
则Ib = 2 * Ic = 2*1.179A = 2.36A
又因为能量守恒，Pa = Pb（大约）， Pb = 12V*2.36A = 28.32W;
所以，Max Ia = 28.32W / 3.3V = 8.58A；
Mix Ia = 28.32W / 4.2V = 6.74A；
关键元件选取总结：
1). 电池容量应该选取容量大，放电能力强，内阻小的，锂电保护板过电流在13A或以上；
2). DC-DC，在芯片满足要求的情况下，电感应该选取额定电流在12A以上；
3). DC-DC输出端的电解电容耐压值应该选取25V，包括功放供电脚的电容也一样；
4). LC的选取，电感额定电流满足2.3A或以上，电容耐压选取16V，或25V;
举一反三
如果我们按照图一的电路，改变单节锂电改为双节锂电（实际应用时，请注意DC-DC和电容耐压是否满足），如下图。

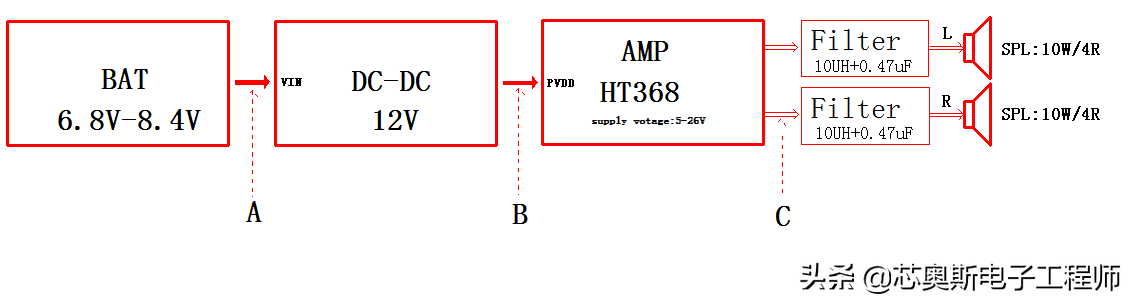

图二
跟上面一样，只是电池改为双节锂电供电。
分别计算A,B,C三点的电流？
PVDD = Ub = 12V
则Uc = 6V （功放工作的时候）
那么AC_Uc = Uc*1.414 = 6*1.414=8.484V
则Ic = 10W / 8.484V = 1.179A
则Ib = 2 * Ic = 2*1.179A = 2.36A
又因为能量守恒，Pa = Pb（大约）， Pb = 12V*2.36A = 28.32W;
所以，Max Ia = 28.32W / 6.8V = 4.16A；
Mix Ia = 28.32W / 4.2V = 3.37A；
关键元件选取总结：
1). 电池容量应该选取容量大，放电能力强，内阻小的，锂电保护板过电流在7A或以上；
2). DC-DC，在芯片满足要求的情况下，电感应该选取额定电流在7A以上；
3). DC-DC输出端的电解电容耐压值应该选取25V，包括功放供电脚的电容也一样；
4). LC的选取，电感额定电流满足2.3A或以上，电容耐压选取16V，或25V;
上面是电池电压不一样，下面我们电池还是选用单节锂电，我们改变功放供电，也就是说要改变DC-DC的输出电压，如下图。

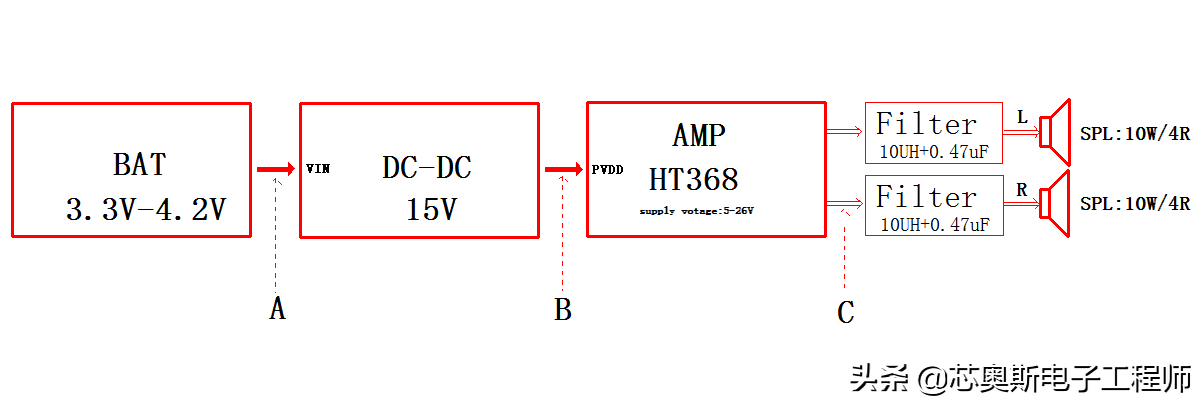

图三
分别计算A,B,C三点的电流？
1.由图一，已知功放供电电压PVDD=15V; 电池为单节锂电供电。
PVDD = Ub = 15V
则Uc = 7.5V
那么AC_Uc = Uc*1.414 = 7.5*1.414=10.605V
则Ic = 10W / 8.484V = 0.94A
则Ib = 2 * Ic = 2*0.94A = 1.888A
又因为能量守恒，Pa = Pb（大约）， Pb = 15V*1.888A = 28.32W;
所以，Max Ia = 28.32W / 3.3V = 8.58A；
Mix Ia = 28.32W / 4.2V = 6.74A；
关键元件选取总结：
1). 电池容量应该选取容量大，放电能力强，内阻小的，锂电保护板过电流在13A或以上；
2). DC-DC，在芯片满足要求的情况下，电感应该选取额定电流在12A以上；
3). DC-DC输出端的电解电容耐压值应该选取25V，包括功放供电脚的电容也一样；
4). LC的选取，电感额定电流满足2.3A或以上，电容耐压选取25V;
上文是芯奥斯电子工程师编写，读者有任何不明白的地方，可以留言。
读完这篇文章，我们应该要知道以下几点：
上面参数只是一个大概参数，跟实际测试时，测试结果可能存在轻微偏差，实属正常；
电容耐压值，一般选取电路电压的2倍以上，如果结构空间有限，耐压至少1.5倍；
电感额定电流，一般至少选取电路电流的1.5倍以上，电感电流越大，越稳定；
读者如果对LC参数有疑问，可以查看之前的文章；
上面的参数并没有考虑芯片自身的工作电流、效率和发热等等，所以只能作为参考值。
|
