三相无刷直流电机驱动器的导通角和特征介绍
发布日期:2023-10-13
点击次数:627
ROHM拥有超过220款机型的电机驱动器IC，而且拥有丰硕的市场业绩。电机驱动器IC涵盖的电机包括有刷直流电机、步进电机、单相无刷直流电机、三相无刷直流电机(包括高电压)，电机驱动器IC拥有具备高效率和高可靠性的各种电压、电流、封装的产品阵容，而且还有引脚兼容的电机驱动器IC产品。
三相无刷直流电机驱动器IC的机型超过20款。三相无刷直流电机驱动器IC除了导通角120度和150度的产品之外，还有实现低噪声和低振动的正弦波(180度)激励驱动方式、3枚霍尔和1枚霍尔传感器型、无传感器型、预驱动器型等产品，三相无刷直流电机驱动器IC的产品阵容非常丰富。
三相无刷直流电机驱动器的导通角和特征

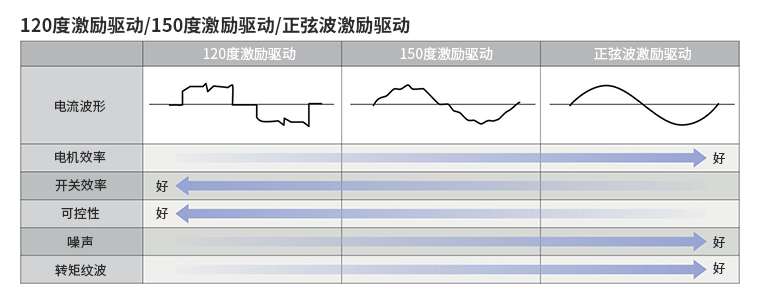

下表列出了三相无刷直流电机驱动器的导通角及其特征。
简单地说，导通角越接近半周期电角度(=180度)，电机效率越高。在上图中，“正弦波激励驱动”是180度激励驱动。
相反，120度激励驱动具有开关效率高且易于控制的特点。
并且，随着导通角接近180度，噪声、振动、转矩纹波均得到改善。这是可以通过导通角电流波形的特点来理解的。
ROHM三相无刷直流电机驱动器IC的特点
●采用正弦波激励驱动方式的驱动器IC产品阵容(按传感器类型)
三相无刷直流电机驱动器系列中包括采用正弦波激励驱动方式的机型，适用于3枚霍尔传感器型和1枚霍尔传感器型产品。无论哪种传感器类型，通过采用正弦波激励驱动方式都可以实现低噪声和低振动。
下图是对驱动器IC BD63251MUV的150度激励驱动和正弦波激励驱动的比较。在左图中，正弦波激励驱动的电机电流波形是平滑的，而在150度激励驱动中，不可避免地产生了电流波形失真现象。右图是噪声水平的相对比较，从图中可以看出正弦波激励驱动没有150度激励驱动那样的噪声尖峰，噪声更低。
●支持3枚霍尔型、1枚霍尔型和无传感器型
产品阵容中除了以往的适用于3枚霍尔传感器型的产品外，还有可以减少部件数量和空间的适用于1枚霍尔传感器型和无传感器型的产品。可以根据应用的需求提供理想的解决方案。
●预驱动器+功率晶体管配置，支持更宽的驱动电压范围

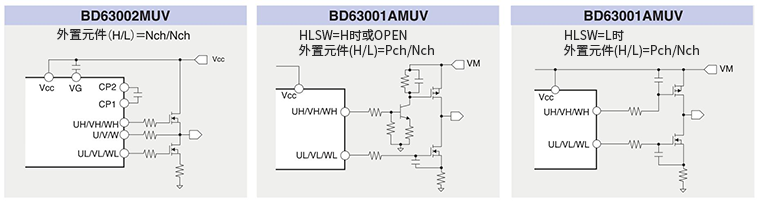

BD63001AMUV和BD63002MUV是预驱动器规格的电机驱动器IC，用于驱动外置MOSFET。BD63001AMUV可以在VM电压高于Vcc电压的条件下使用，并支持更宽的驱动电压范围。另外，当在Vcc=VM的条件下使用时，可以通过HLSW引脚设置驱动外部高边晶体管的UH/VH/WH引脚的逻辑，因此可以减少外置元器件的数量。
支持信息
点击以下链接可访问三相无刷直流电机驱动器IC的产品阵容和搭载了前述功能的三相无刷直流电机驱动器IC机型。关于上述功能，请通过各机型的三相无刷直流电机驱动器IC技术规格书了解详情。
