浅谈降压转换器IC的电容计算

发布日期:2023-03-23 点击次数:1133
降压转换器
    图1是降压转换器的基本电路。当开关元件Q1导通时,电流从Vin流过线圈L并对输出平滑电容器Co充电,输出电流Io被提供给Vin。此时流入线圈L的电流产生磁场,电能转化为磁能并蓄积储存。当开关元件 Q1 关断时,续流二极管 D 导通,L 中存储的能量然后释放到输出侧。
图1 基本降压转换器电路
输入电容的计算
    输入电容的额定电压必须高于  输入电压。此外,电容器的额定纹波电流必须高于 IC 的  输入纹波电流。尽管输入电流的平均值与变压比成比例地变小,但瞬间等于输出电流的相同电流流过降压转换器,如图 2 中的 IDD 所示。

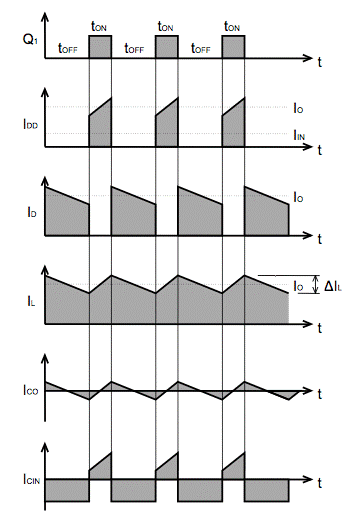

图2 各部分电流波形
    这将由输入电容器平均,但正如图 2 中的 ICIN 清楚显示的那样,流入输入电容器的交流纹波电流高于输出的 ICO。ICIN 的有效值可以通过以下公式计算:
