电压和电流反馈放大器应用电路
发布日期:2022-07-23
点击次数:1948
电压和电流反馈放大器应用电路的结构一般相同，除了几个关键点。
电流反馈比电压反馈放大器有更高的转换速率。像这样，电流反馈比电压反馈放大器能更好的解决高速问题。“电流反馈放大器”的名字带有一些神秘色彩，但一般电流反馈和电压反馈放大器应用电路的结构是一致的，除了几个关键点。
首先，电流反馈放大器电路的反馈电阻值必须保持在小范围内。电阻值越低，电流反馈放大器的稳定性越差。可以在电流反馈放大器产品手册中找到规定的电阻值。电压反馈放大器的反馈电阻值更宽。放大器的驱动能力限制了电阻的最小值，全电路噪声限制电阻最大值。

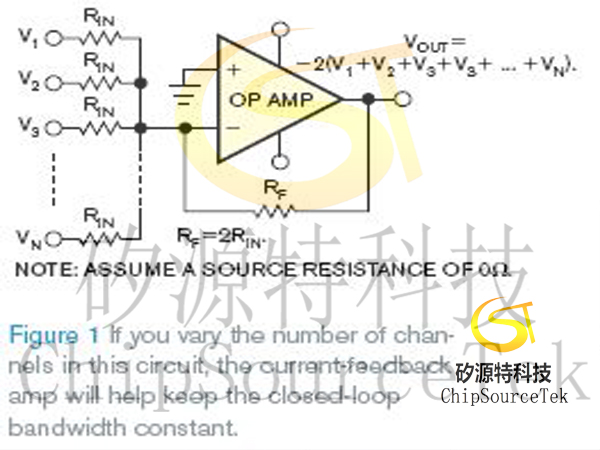

图1显示了适于电流或电压反馈放大器的电路。如果反馈电阻RF等于2RIN，其中RIN为输入电阻，各通道的闭环增益为–2V/V。乍看，容易假设闭环带宽与增益带宽积除以各通道的增益相等，或|–2V/V|。但千万别做这个假设！
如果使用如图1电路中电压或电流反馈放大器，噪声增益为：
其中，N为输入通道数。带电压反馈放大器的电路带宽等于增益带宽积除以噪声增益。例如，如果使用180MHz增益带宽积的电压反馈放大器，三个输入通道（N=3），增益–2V/V，电路闭环带宽为25.7 MHz。额外的通道减少闭环带宽，即使输入信号持续达到–2V/V的增益。
如果使用如图1电路的电流反馈放大器，放大器闭环带宽较少的依靠闭环增益和输入通道数。如果用这样的放大器设计电路，首先应该挑选合适的反馈电阻，各厂商的规格和电路噪声增益。然后选择合适的RIN值。从这一点，如果电路增加通道，或许将发生信号带宽和增益剧增的微小变化。如果那个情形出现，退回并确定反馈电阻的选择。对电流和电压反馈放大器，噪声增益通常与公式1的结果相等，但减少电流反馈放大器电路的反馈电阻值，使电路带宽增加。
|
