开机上电pop音常见有三种情况

（1）VDD与EN连在一起上电，此时芯片内不稳定造成的pop音，此时建议EN前加RC做延迟，例如10K、1uF。

（2）EN单独上电引起的pop音，

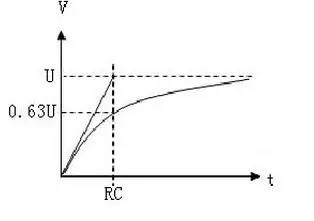

当外围与功放参数不匹配，功放输入电阻电容的充电时间长，充电不同步，造成两个输入端有信号差，这个差被功放放大造成pop音。例如下图是RC的充电曲线，这种pop音一般减小电阻电容有效。

（3）前级音源或者软件引起的pop音

前级音源的输出一般也有偏置电压，如果没处理好，或者系统开机后软件时序不对也会引起pop音，此时可以将功放EN一直拉高后开机来判断，EN一直拉高还有pop音，判断为上述情况。用示波器抓取音源和开机时序，建议前级芯片稳定输出后（偏置电压稳定建立）后MCU给出EN启动信号。

关机pop音也分几种情况

关机pop音最常见的是软件时序的问题

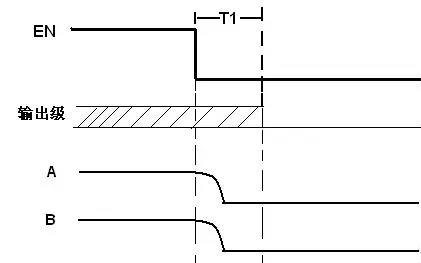

例如当关机时播放完提示音后，软件上如果立刻拉低EN，同时关断音源，如下图，由于一般功放会做一点关机延时，所以就会在功放没完全关断的情况下，主芯片MCU关断音源，而放电速率不一致造成压差被功放放大，造成关机POP音。

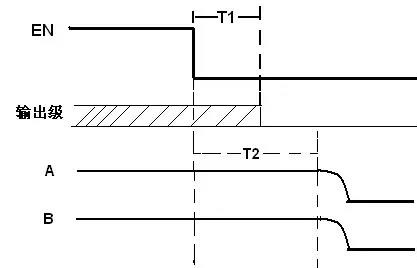

为防止关机POP音，建议软件上拉低EN后延迟T2>50ms后关断音源，如下图。
