高保真BTL放大器的原理及设计

    这里只给出了其中一个通道的电路图，另一个通道完全相同。音频信号从电路的A端输入，经运算放大器IC1放大后（放大倍数由R1、R2决定），一路经IC2作反相放大，其增益为1；另一路经IC3、IC4作两次反相放大，增益仍然为1，其实质是IC3、IC4共同构成增益为1的正相放大器，所以在IC2的B端和IC4的C端得到的是两个大相等而相位相反的音频信号。这两个互为反相的音频信号分别通过R9、C5和R10、C6加到双音频功率放大集成电路IC5（TDA2009）的①和⑤脚端，这两个输入端是同相输入和反相输入端，因此在IC5的内部进行功率放大后，分别从IC5的⑩脚和⑧脚输出，推动扬声器BL。

元器件选择与调试

元器件清单见下表。

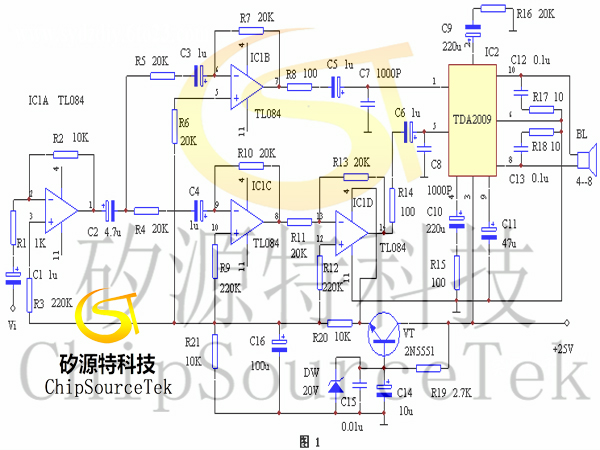

该装置电路工作原理见图1

编　号	名　称	型　号	数　量	编　号	名　称	型　号	数　量
R1	电阻	1K	1	C11	电解电容	47u	1
R2、20、21	电阻	10K	3	C12、13	涤纶电容	0.1u	2
R3、R9、R12	电阻	220K	3	C14	电解电容	10u	1
R4－R7、10、11、13、16	电阻	20K	8	C15	瓷片电容	0.01u	1
R8、14、15	电阻	100Ω	3	C16	电解电容	100u	1
R17、18	="9%">电阻	10Ω	2	DW	稳压二极管	20V	1
R19	电阻	2.7K	1	VT	晶体三极管	2N5551	1
C1、3、4、5、6	电解电容	1u	5	IC1	四运放IC	TL084	1
C2	电解电容	4.7u	1	IC2	双声道功放IC	TDA2009	1
C7、8	瓷片电容	1000P	2	BL	扬声器	4－8Ω	1
C9、10	电解电容	220u	2
