一款输入电压14.4V，功率可达25W的AB/D类可选式的XS9110A音频功放产品介绍
发布日期:2022-05-03
点击次数:2192
XS9110A参数：
低EMI，高效率，音质优良
AB/D类切换、单通道
VDD=14.4V，RL=4Ω，Po=25W，THD+N≤10%
VDD=12V，RL=3Ω，Po=23.5W，THD+N≤10%
VDD=12V，RL=4Ω，Po=20W，THD+N≤10%
VDD=7.4V，RL=2Ω，Po=13W，THD+N≤10%
宽工作电压范围5V—15V
XS9110A采用ESOP8封装
XS9110A封装尺寸:
XS9110A引脚分布图:

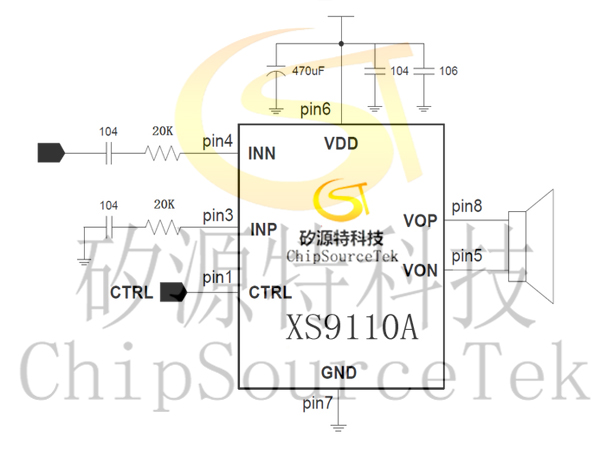

XS9110A典型应用电路:
XS9110A封装尺寸:
XS9110A引脚分布图:
XS9110A典型应用电路:
在大多数使用中，使用磁珠滤波器就能满足EMC要求。但是D类功放的开关边沿变化非常快，因此，在PCB layout的过程中需要仔细考虑。针对噪声以及系统的电磁兼容（EMC）要求，建议如下：
1. 电源上的去耦电容尽量靠近电源地管脚。对不同噪声源以及干扰相应的电源去耦电容要预留贴片位置。
2. 输出电流环路尽量小。无论是磁珠或者电感和电容构成的滤波器，应尽可能的靠近输出管脚。此部分电路尽可能远离敏感信号线（如音频输入信号线）和电路。
3.地线，电源线尽量短，尽量加宽走线。
4.散热片应当合理的焊接在PCB板的散热区域内，芯片附近区域多铺铜箔以加强芯片和PCB的散热。
XS9110A原理框图:
