FM5324GA概述：
FM5324GA是一款应用于移动电源，集成了锂电池充电管理，电池升压输出，电池电量判断和LED电量指示的集成电源管理IC。
FM5324GA是以开关方式进行充电，包含涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，充电效率高等优点。
FM5324GA的DC-DC升压可达到±1%的精度，可以提供高达94%以上的升压转换效率，延长电池使用时间。
FM5324GA配置了3个LED驱动端口，可驱动4个LED显示电池电量，芯片内置逻辑锁定功能，防止电量指示的状态不稳。
FM5324GA具有多重保护设计，包括负载过流保护，软启动保护，输入过压保护，输出短路保护，芯片温度保护，电池温度保护等。同时芯片端口设计了高性能的ESD保护电路，使得该款芯片具有极高的可靠性。
FM5324GA特点：
外围电路简单，无需外部MOS
可以实现输入端2.0A@5V同步开关充电
可以实现2.4A@5V同步开关升压输出
低待机电流，约为60uA
充饱电压可选
软启动功能
涓流/恒流/恒压三段式充电
输入电源掉电电池自动升压供电
整体方案升压最高效率可达94%@2.4A
OUT输出过流，短路保护
自动检测负载启动功能
空载检测关断功能
输出线补功能
快速充饱功能
多种按键模式可选
可选手电扩流功能
1-4灯电量显示功能，多种电量显示方式
多种电量曲线可选
封装形式：eSOP8L
FM5324GA应用：
移动电源
其他便携设备

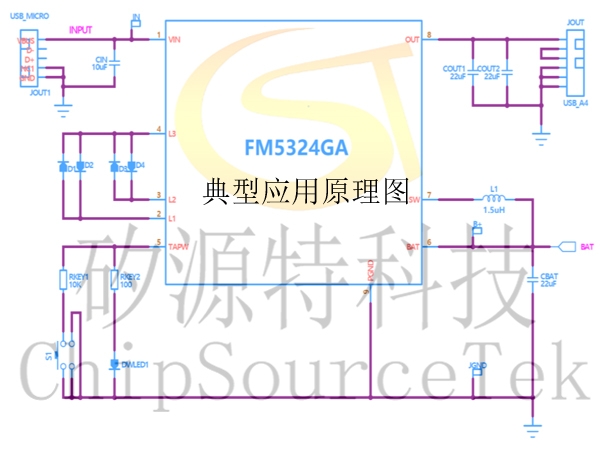

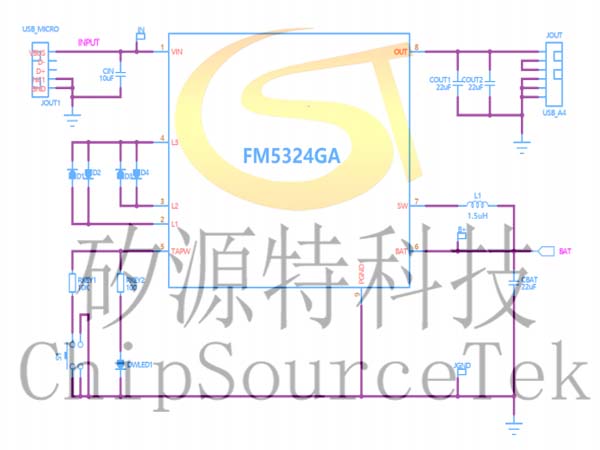

FM5324GA典型应用图：

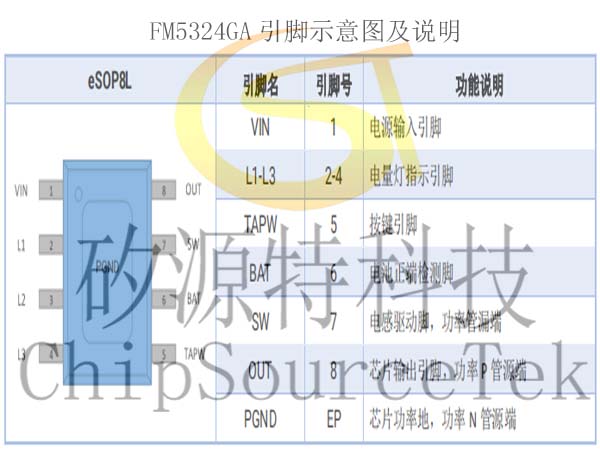

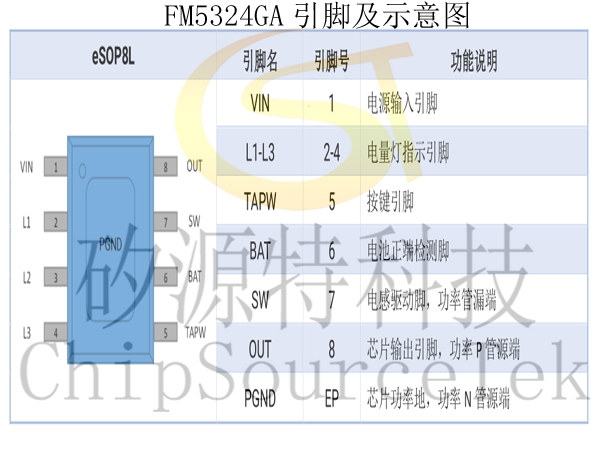

FM5324GA引脚示意图及说明：

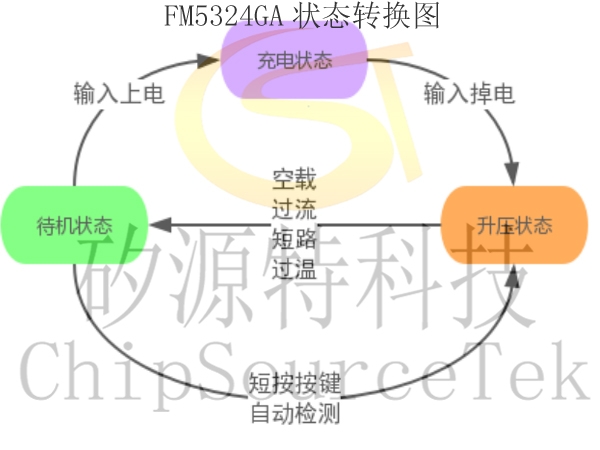

FM5324GA状态转换图：

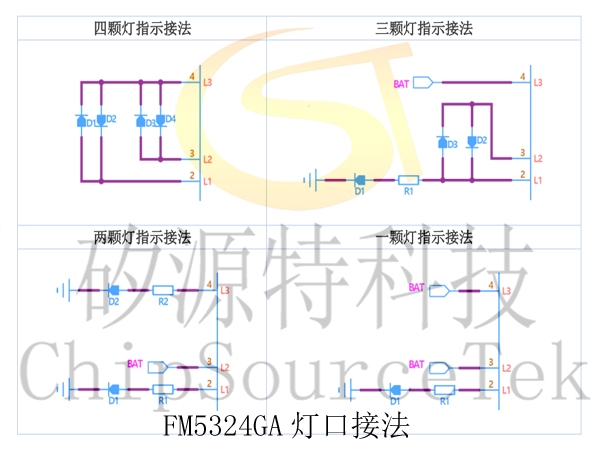

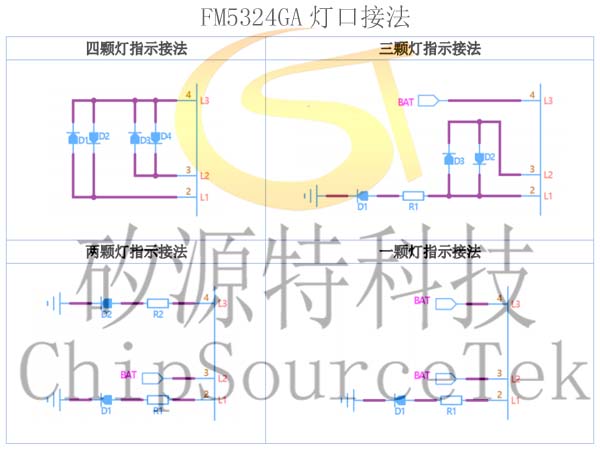

FM5324GA灯口接法：
FM5324GA应用说明：

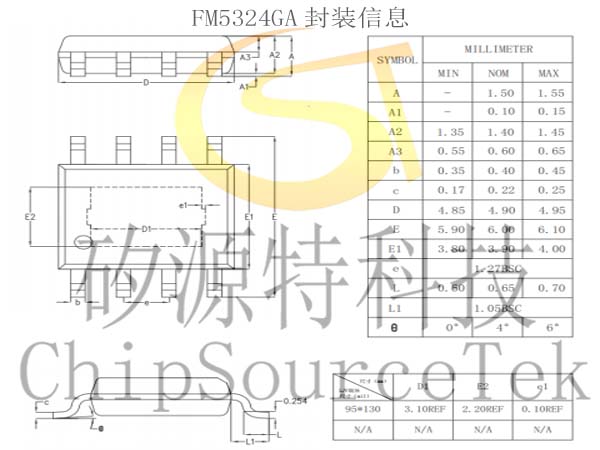

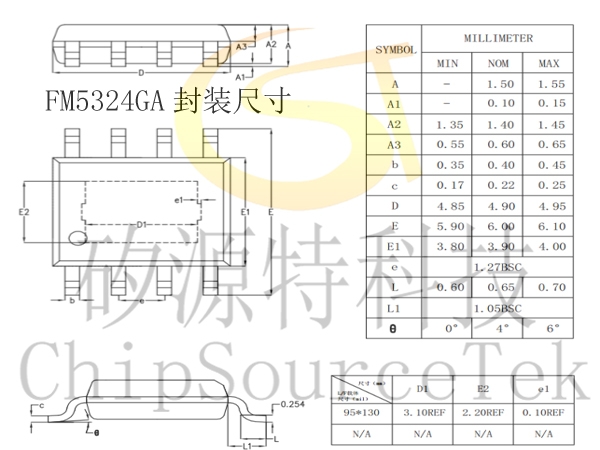

FM5324GA封装信息：
FM5324GA典型应用图：
FM5324GA引脚示意图及说明：
FM5324GA状态转换图：
FM5324GA灯口接法：
FM5324GA应用说明：
1. 电容的选择：
CVIN，CBAT，COUT 电容为滤波电容，可使用陶瓷电容，耐压选择10V（推荐）或6.3V。在成本允许的条件下，增大COUT和CBAT会使系统更加稳定；如果对升压输出纹波要求不高，在保证系统稳定工作且有一定余量前提下，也可略微减小COUT；如果针对输出更大电流的方案，要将电容值相应增大。任何情况下，选择质量较差的电容都可能会引起整个系统性能下降，使用寿命缩短，甚至无法正常工作，所以请慎重选择电容。
2. 电感L1的选择：
推荐使用 1.5uH 的屏蔽电感，也可使用非屏蔽电感降低成本。
3. 升压带载测试：
因为芯片增加了两级短路保护，所以对升压带载测试时有一定要求：如果输出接大电容负载（某些型号的负载仪电容非常大），有可能误判短路保护。用电压源或模拟电池代替电池测试时，各种型号电源的瞬态响应不同，电源线的阻抗也可能比较大，在升压带CC或CR负载或者带负载启动时，也有可能出现短路保护的情况。实际应用时，由于接的是电池，CC或CR的情况会改善。一般便携设备输入电容都比较小，同时它们会检测输入电压，如果输入电压不够时不会充电，所以实际移动电源成品给便携设备充电时不会出现误判短路的情况。
FM5324GA封装信息：
