FM5215/FM5216概述：
FM5215/FM5216是一款移动电源充放电电源管理IC，集成了锂电池充电管理，高效率的升压放电输出，LED灯电量指示和按键功能模块。
FM5215/FM5216是以开关方式进行充电，集成了包括涓流充电，恒流充电和恒压充电全过程的充电方式，浮充电压精度在全温度范围可达±1%，并且具有充电电流纹波小，输出电压稳定等优点。
FM5215/FM5216的DC-DC同步升压模块集成内部功率MOS管，提供5V/1A的输出，可以提供高达90%的升压转换效率，输出电压可达到±1%的精度。
FM5215/FM5216具有多重保护设计，包括负载过流保护，输入过压保护，输出限流保护，输出短路保护，芯片过温保护。同时芯片端口设计了高性能的ESD保护电路，使得芯片具有极高的可靠性。
FM5215/FM5216配置了自动识别负载功能，检测到负载自动开启升压输出；
FM5215封装形式为ESOP8L，FM5216封装形式为SOP8L
FM5215/FM5216特点：
外围电路简单，无需外部MOS
可编程充电电流，最大1A@5V
低待机电流，FM5215/FM5216待机电流约30uA
充饱电压可选，充电浮充电压精度±1%
软启动功能
涓流/恒流/恒压三段式充电
可以实现最大1A@5V升压输出
整体方案升压最高效率可达90%
输入电源上电后掉电电池自动升压供电
输出限流保护、短路保护等多重保护设计
空载检测关闭升压功能，空载判断电流默认值约为5~10mA
空载判断电流5~30mA多档位可调
两种按键模式可选
可以驱动4颗LED指示充放电状态，多种模式可选
封装形式：SOP8L
FM5215/FM5216应用领域：
TWS无线蓝牙耳机充电仓
移动电源
平板电脑、手机
其他便携设备

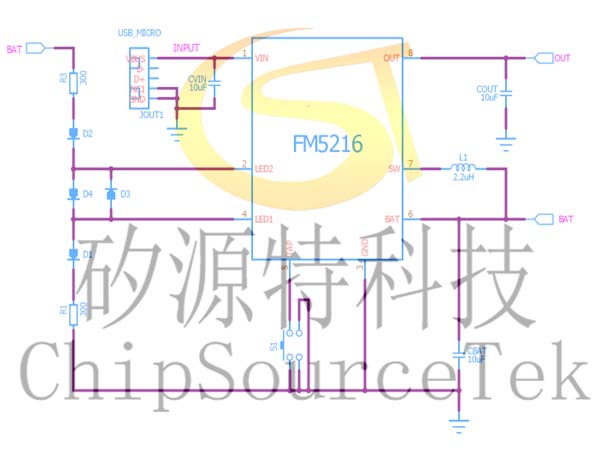

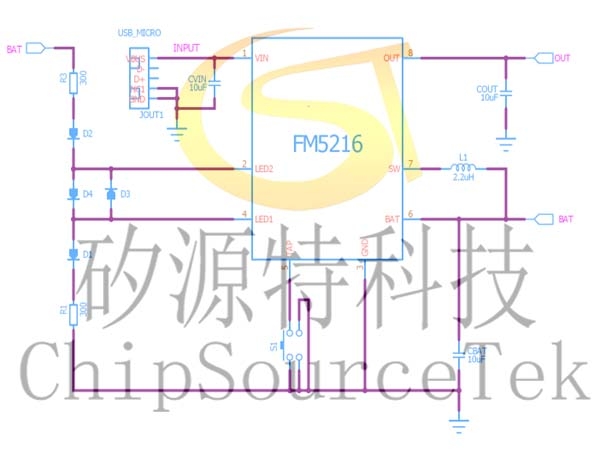

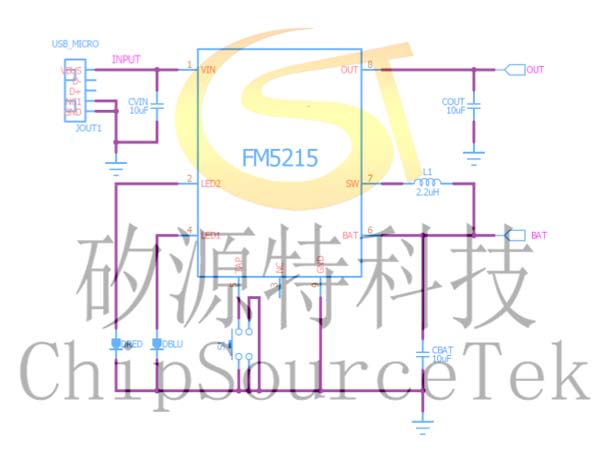

FM5215/FM5216典型应用电路图：

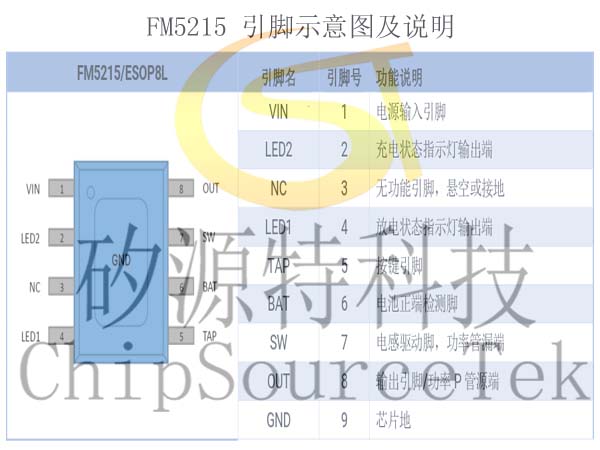

FM5215引脚示意图及说明：

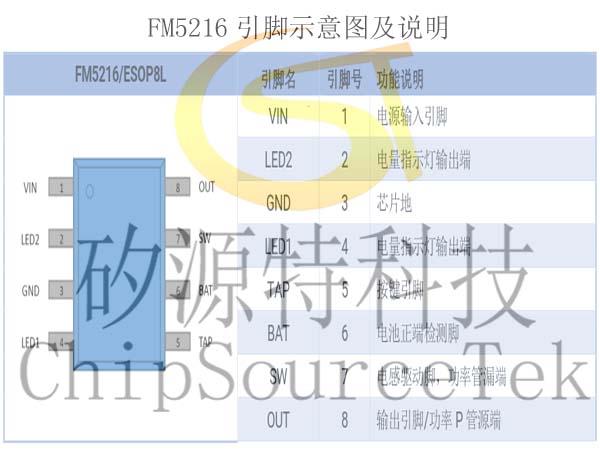

FM5216引脚示意图及说明：

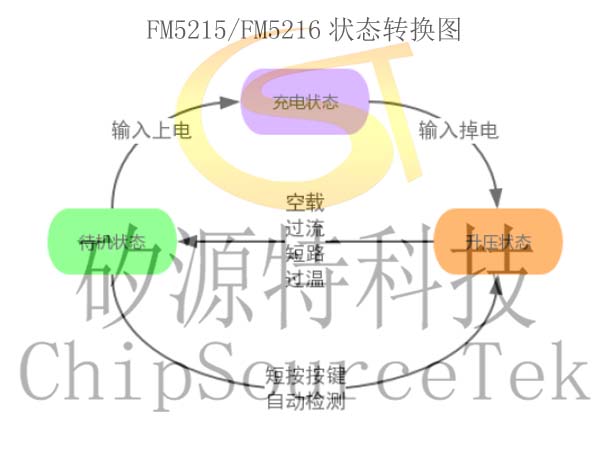

FM5215/FM5216状态转换图：
FM5215/FM5216应用说明：
1. 电容的选择：
CBAT，COUT，CVIN 电容为滤波电容，可使用陶瓷电容，耐压推荐选择10V，增大CBAT和COUT会使系统更加稳定。CVIN可串联一个0.5欧姆的电阻R1，若PCB上没预留也可省去。任何情况下，选择质 量较差的电容都可能会引起整个系统性能下降，使用寿命缩短，甚至无法正常工作，所以请慎重选择电容。
CBAT，COUT，CVIN 电容为滤波电容，可使用陶瓷电容，耐压推荐选择10V，增大CBAT和COUT会使系统更加稳定。CVIN可串联一个0.5欧姆的电阻R1，若PCB上没预留也可省去。任何情况下，选择质 量较差的电容都可能会引起整个系统性能下降，使用寿命缩短，甚至无法正常工作，所以请慎重选择电容。
2. 电感L1的选择：
推荐使用屏蔽电感，也可使用非屏蔽电感降低成本。电感取值2.2uH的，电感值不同会影响空载检测电流，请以实测数据为准。
推荐使用屏蔽电感，也可使用非屏蔽电感降低成本。电感取值2.2uH的，电感值不同会影响空载检测电流，请以实测数据为准。
3. 升压带载测试：
因为芯片增加了两级短路保护，所以对升压带载测试时有一定要求：
如果USB接大电容负载（某些型号的负载仪电容非常大），有可能误判短路保护。
用电压源模拟电池时，各种型号电源的瞬态响应不同，电源线的阻抗也可能比较大，在升压带CC或CR负载或者带负载启动时，也有可能出现短路保护的情况。实际应用时，由于接的是电池，CC或CR的情 况会改善。一般便携设备输入电容都比较小，同时它们会检测输入电压，如果输入电压不够时不会充电，所以实际移动电源成品给便携设备充电时不会出现误判短路的情况。

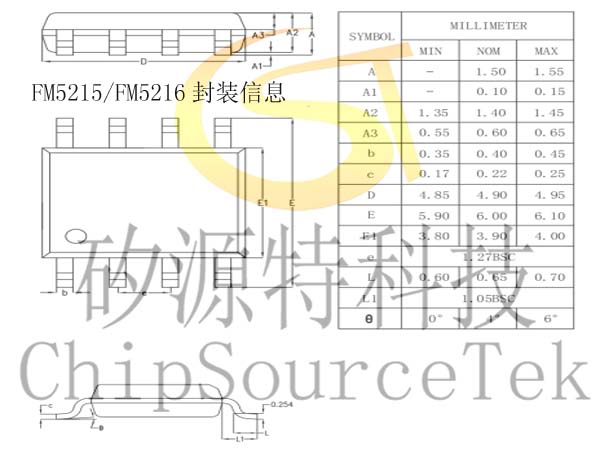

FM5215/FM5216封装信息：
