圣邦微电子推出18V/8A高效同步降压转换器SGM61184
发布日期:2023-12-29
点击次数:442
圣邦微电子推出高效同步降压转换器 SGM61184，支持 4.5V 至 18V 输入电压范围，8A 输出电流能力，采用固定开关频率的峰值电流控制，工作在强制脉冲宽度调制模式（Forced-PWM），保证极低开关抖动（Jitter）和全负载范围内的低输出电压纹波。广泛适用于无线通信、仪器仪表、工业控制等领域。
SGM61184 芯片功能丰富，配置灵活，包括使能功能、可调软启动、可调开关频率、可调输出电压、外置环路补偿、电源正常指示，支持频率同步、预偏置启动和完善的保护功能。该芯片采用符合环保理念的 TQFN-3.5×3.5-18AL 绿色封装。

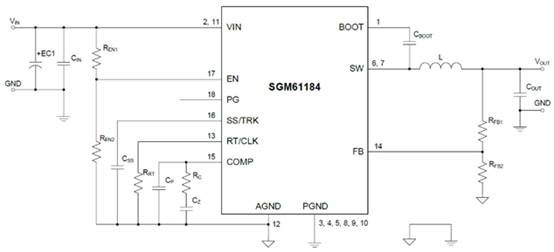

图 1 SGM61184 典型应用电路
SGM61184 典型特性
4.5V 至 18V 输入电压范围；
0.6V 至 12V 可调输出电压；
低导通阻抗开关管：8.6mΩ 上管和 4.5mΩ 下管；
200kHz 至 1600kHz 可调开关频率范围；
0.6V±1.2% 高精度基准电压（-45℃ 至 +150℃）；
可时钟同步；
可调软启动；
支持预偏置启动；
使能管脚；
输出欠压和过压指示（PG）；
输入欠压闭锁、输入过压保护、打嗝模式限流功能、输出过压保护、过温保护；
-45℃ 至 +150℃ 工作结温范围；
符合环保理念的 TQFN-3.5×3.5-18AL 绿色封装。
SGM61184 核心特点
1. SGM61184 集成极低导通阻抗（RDSON）的上下两个主开关管（8.6mΩ 和 4.5mΩ），有效提升转换器效率，降低系统能耗，节省设备运行成本，同时减小系统温升，简化散热设计。另外，该器件支持最大 +150℃ 结温工作，能适应较恶劣的温度环境。

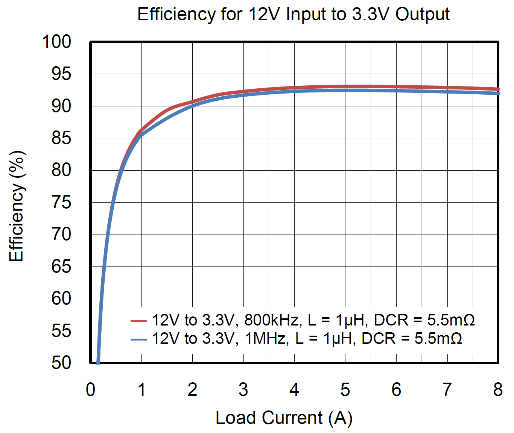

图 2 实测效率曲线

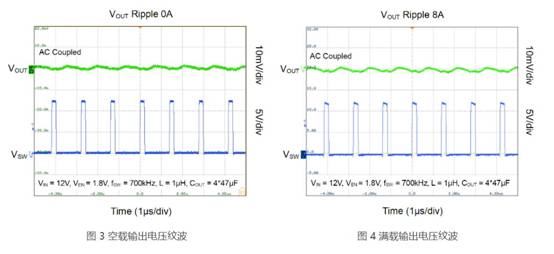

2. SGM61184 采用峰值电流模式控制，开关频率固定，工作在强制脉宽调制模式。全负载范围内保证较小的输出电压纹波，非常适用于对电源纹波和开关频率抖动敏感的应用，如通信基站、仪器仪表等。

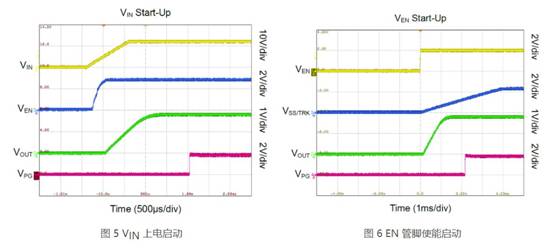

3. SGM61184 内置软启动功能，可减小瞬时输入电流冲击并确保输出电压无过冲。输入欠压闭锁（UVLO）、使能控制引脚（EN）和电源正常指示（PG）可实现系统上下电的时序逻辑控制。

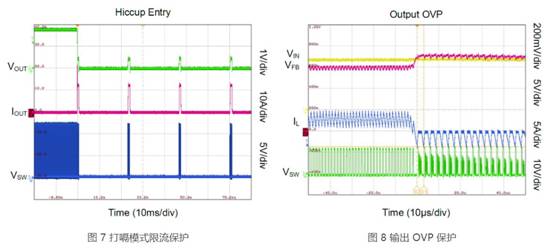

4. SGM61184 保护功能丰富，包括输入欠压锁定（UVLO），高侧和低侧开关管限流和打嗝模式保护（Hiccup），低侧开关管负向限流，输出过压保护（Output OVP），输入过压保护（Input OVP）以及过温保护（OTP）。

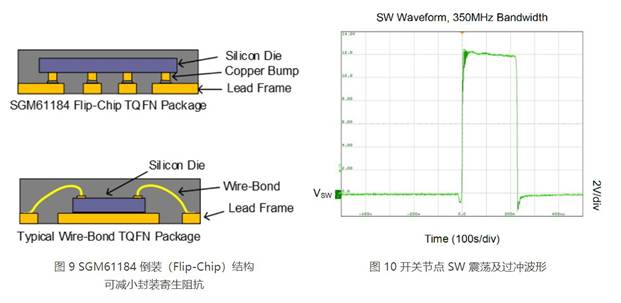

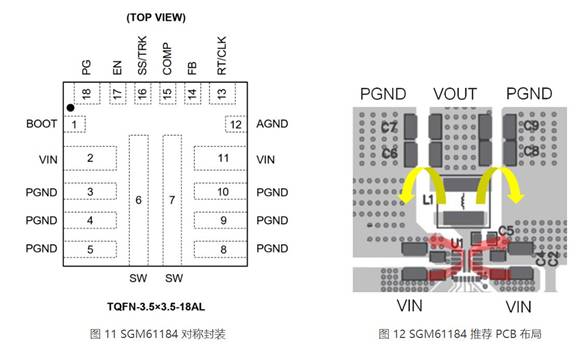

5. SGM61184 封装采用倒装结构（Flip-Chip），能减小传统打线方式（Wire Bonding）引入的寄生感抗，结合圣邦优化的 MOSFET 驱动技术，有效减小了开关节点的寄生震荡，在减小内部器件应力的同时，配合对称的 TQFN 封装及 PCB 布局，能有效优化器件的 EMI 特性。
SGM61184 应用场景
在通信应用场景中，设备可能被安装在室外甚至野外，为满足 IP65 防护等级，电子系统则被安装在密闭空间内，只能依靠自然散热（无强制风冷或液冷）。SGM61184 支持 +150℃ 工作结温，过温保护点设置在 +175℃，可用于上述散热较差或恶劣高温环境。SGM61184 转换效率高，可以降低供电损耗、提升系统效率、减轻散热压力、节省运营成本。该器件固定开关频率、低输出电压纹波以及优化的 EMI 特性，可减少噪声敏感系统所受干扰。

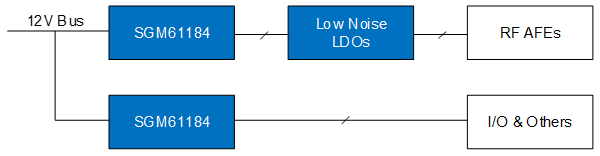

图 13 SGM61184 应用示意图

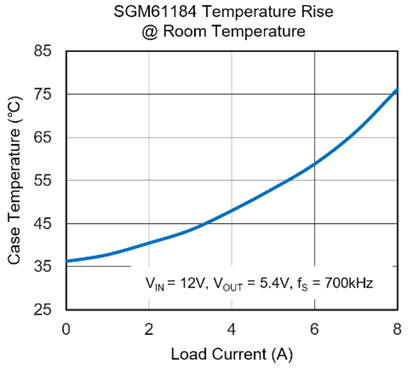

图 13 SGM61184 应用示意图图 14 SGM61184 温升（基于 EVB 在室温下的测试）
SGM61184 同样广泛适用于测量、仪器、医疗、工业等领域。
关于圣邦微电子
圣邦微电子（北京）股份有限公司（股票代码 300661）专注于高性能、高品质模拟集成电路的研发和销售。产品覆盖信号链和电源管理两大领域，拥有 30 大类 4600 余款可供销售型号，全部自主研发，广泛应用于工业、汽车电子、通信设备、消费类电子和医疗仪器等领域，以及物联网、新能源和人工智能等新兴市场。
|
