IP2320
IP2320 是一款支持双节串联锂电池/锂离子电池的升压充电管理 IC。
IP2320 集成功率 MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。
IP2320 的升压开关充电转换器工作频率400KHz； 5V 输入，8V/1A 输出转换效率 92%；
IP2320 具有输入欠压保护功能，可以智能调节充电电流，自适应适配器负载能力，防止将适配器拉挂。
IP2320 采用 ESOP8 封装。
IP2320 集成功率 MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。
IP2320 的升压开关充电转换器工作频率400KHz； 5V 输入，8V/1A 输出转换效率 92%；
IP2320 具有输入欠压保护功能，可以智能调节充电电流，自适应适配器负载能力，防止将适配器拉挂。
IP2320 采用 ESOP8 封装。
IP2320概述：
IP2320 是一款支持双节串联锂电池/锂离子电池的升压充电管理 IC。
IP2320 集成功率 MOS，采用同步开关架构，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。
IP2320 的升压开关充电转换器工作频率400KHz； 5V 输入，8V/1A 输出转换效率 92%；
IP2320 具有输入欠压保护功能，可以智能调节充电电流，自适应适配器负载能力，防止将适配器拉挂。
IP2320 支持 LED 脚电阻设置充电电流，可设置 4 档恒流充电电流。
IP2320 支持外接电阻来调整充电电压，充电电压可连续调整。
IP2320 集成 NTC 保护功能，配合 10K NTC电阻可实现充电 NTC 保护
IP2320 采用 ESOP8 封装。
IP2320特性：
5V 输入同步开关升压充电
升压充电效率 92%
恒压充电电压可外部电阻设置
恒流充电电流可外部电阻设置
自动调节输入电流，自适应适配器负载
支持充电 NTC 温度保护，支持 10K NTC电阻
支持 LED 充电状态指示
功率 MOS 内置
400KHz 开关频率，可支持 2.2uH 电感
输出过压保护
IC 过温保护
输入输出管脚耐压 20V
ESD 4KV
IP2320应用：
双节锂电池/锂离子电池充电

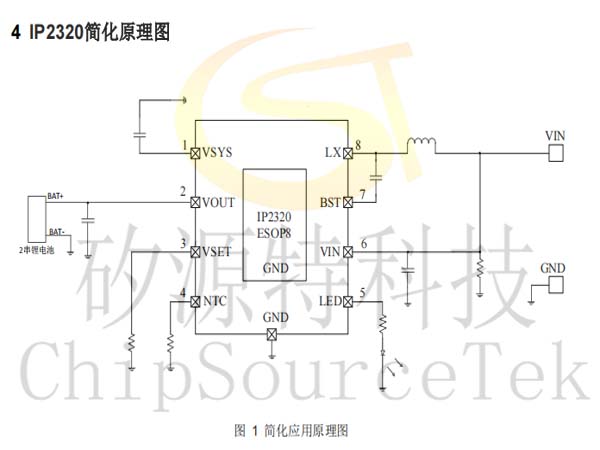

IP2320简化原理图：

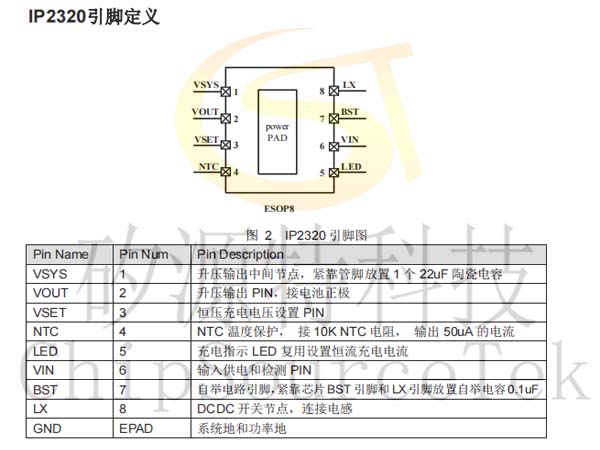

IP2320引脚定义：

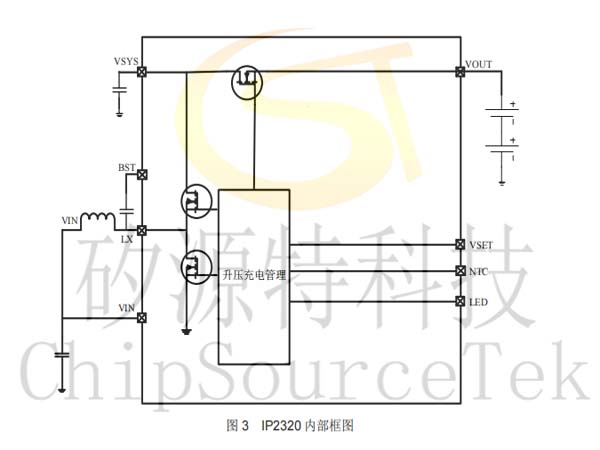

IP2320功能描述：

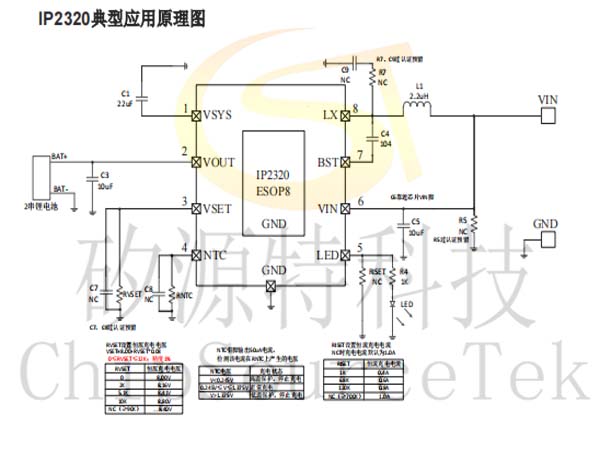

IP2320典型应用原理图：
