TWS

FM9969

    FM9969是一款锂电池充放电电源管理 IC,集成了锂电池充电管理,高效率的升压放电输出,LED 灯电量指示和按键功能模块。
    FM9969的 DC-DC 同步升压模块集成内部功率 MOS 管,提供 5V/1A 的输出,可以提供高达 90%的升压转换效率,输出电压可达到±1%的精度。
    FM9969具有多重保护设计,包括负载过流保护,输入过压保护,输出限流保护,输出短路保护,芯片过温保护。同时芯片端口设计了高性能的 ESD 保护电路,使得芯片具有极高的可靠性。
    FM9969目前提供 SOP8L 的封装形式。
    FM9969概述:
        FM9969 是一款锂电池充放电电源管理 IC,集成了锂电池充电管理,高效率的升压放电输出,LED 灯电量指示和按键功能模块。
        FM9969 是以开关方式进行充电,集成了包括涓流充电,恒流充电和恒压充电全过程的充电方式,浮充电压精度在全温度范围可达±1%,并且具有充电电流纹波小,输出电压稳定等优点。
        FM9969 的 DC-DC 同步升压模块集成内部功率 MOS 管,提供 5V/1A 的输出,可以提供高达 90%的升压转换效率,输出电压可达到±1%的精度。
        FM9969 具有多重保护设计,包括负载过流保护,输入过压保护,输出限流保护,输出短路保护,芯片过温保护。同时芯片端口设计了高性能的 ESD 保护电路,使得芯片具有极高的可靠性。
        FM9969 配置了自动识别负载功能,检测到负载自动开启升压输出;
        FM9969 目前提供 SOP8L 的封装形式。

    FM9969特性:
    外围电路简单,无需外部 MOS
    可编程充电电流,最大 0.6A@5V
    低待机电流,FM9969 待机电流约 30uA
    充饱电压可选,充电浮充电压精度±1%
    软启动功能
    涓流/恒流/恒压三段式充电
    可以实现最大 1A@5V 升压输出
    整体方案升压最高效率可达 90%
    输入电源上电后掉电电池自动升压供电
    输出限流保护、短路保护等多重保护设计
    空载检测关闭升压功能,空载判断电流默认值约为 5~10mA
    空载判断电流 5~30mA 多档位可调
    两种按键模式可选
    可以驱动 4 颗 LED 指示充放电状态,多种模式可选
    FM9969提供OP8封装

    FM9969应用说明:
    1.  电容的选择:
        CBAT,COUT,CVIN 电容为滤波电容,可使用陶瓷电容,耐压推荐选择 10V,增大 CBAT 和 COUT 会使系统更加稳定。CVIN 可串联一个 0.5 欧姆的电阻 R1,若 PCB 上没预留也可省去。任何情况下,选择质量较差的电容都可能会引起整个系统性能下降,使用寿命缩短,甚至无法正常工作,所以请慎重选择电容。
    2.电感 L1的选择:
        推荐使用屏蔽电感,也可使用非屏蔽电感降低成本。电感取值 2.2uH 的,电感值不同会影响空载检测电流,请以实测数据为准。
    3.升压带载测试:
        因为芯片增加了两级短路保护,所以对升压带载测试时有一定要求:
        如果 USB 接大电容负载(某些型号的负载仪电容非常大),有可能误判短路保护。
        用电压源模拟电池时,各种型号电源的瞬态响应不同,电源线的阻抗也可能比较大,在升压带 CC 或CR 负载或者带负载启动时,也有可能出现短路保护的情况。实际应用时,由于接的是电池,CC 或 CR 的情况会改善。一般便携设备输入电容都比较小,同时它们会检测输入电压,如果输入电压不够时不会充电,所以实际移动电源成品给便携设备充电时不会出现误判短路的情况。

    FM9969应用:
    TWS无线蓝牙耳机充电仓
    移动电源
    平板电脑、手机
    其他便携设备

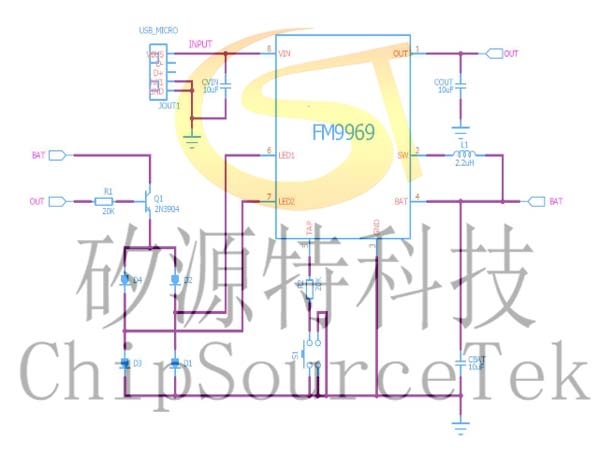

    FM9969典型应用原理图:

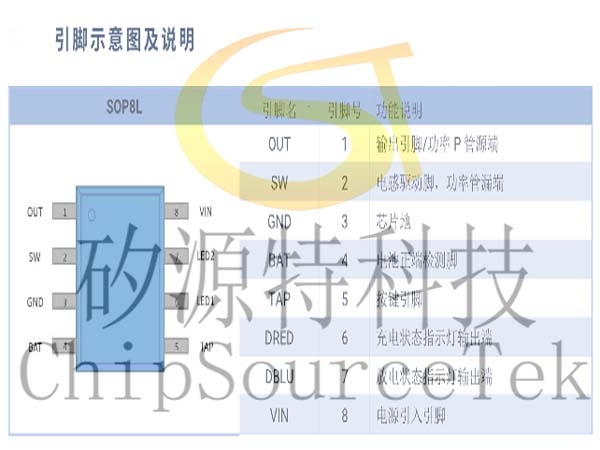

    FM9969引脚示意图及说明:
    FM9969 PCB布局注意事项:
    1.大电流回路
        大电流回路指开关时走大电流的器件和走线,在此系统中由 L1,CBAT,COUT 及他们之间的连线构成,他们的布线要尽量宽和短,高频开关(电流不连续)通路不要过通孔,及 CBAT, L1 必须在 PCB的同一面,且要放在一起。
    2.GND
        FM9969 的 OUT 和 GND 引脚分别是芯片驱动部分的电源和地,在开关工作时会有瞬间大电流流入和流出,因此,画 PCB 时 CBAT 的负端,GND 尽量靠近,不要过孔。

    FM9969状态转换图:

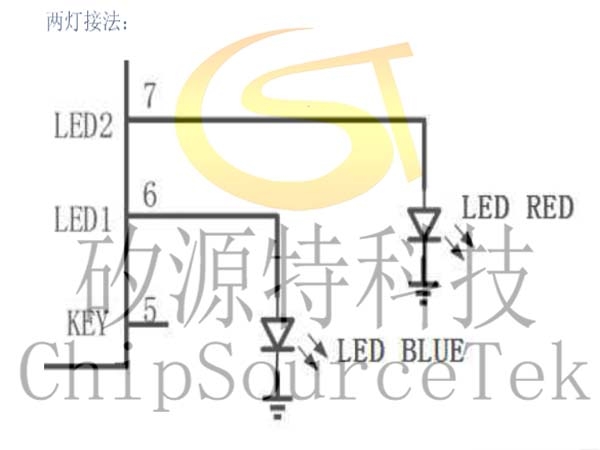

    FM9969两灯接法:
