lIntroduce you to LS2101A capacitive touch detection chip PCB design considerations

PCB 设计注意事项:

1. 触摸感应盘的大小需依照面板介质、面板厚度等参数设计。
2. 感应线:在PCB上，触摸感应盘距离IC的触摸输入管脚(感应线)越短越好，感应线应距离 覆铜或其它走线要有1mm以上，线径选0.15mm~0.2mm。
3. 覆铜:若触摸板附近会有无线电信号或高压器件或磁场，请用20%的网状接地铜箔覆铜，为 兼顾穿透力和抗干扰能力，触摸盘下方尽量避免覆铜。覆铜需距离感应触摸盘2mm，距离感应 线1mm以上。
4. 覆盖在触摸盘上的介质面板或表面的涂层不能含有导电类材料或金属成分，更不能将整个金 属壳作为感应电极。

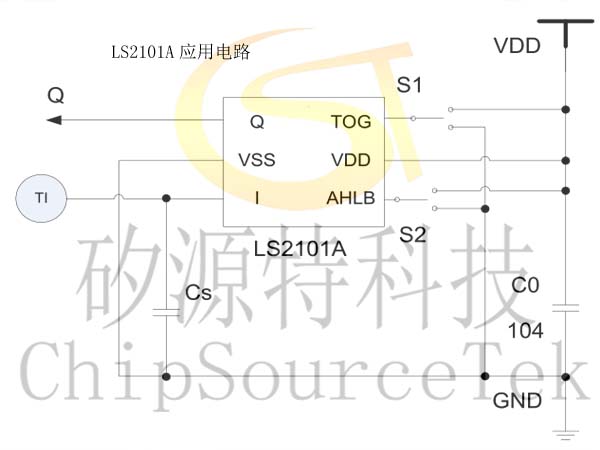

5. VDD及VSS需并联滤波电容以消除噪声，在布线时滤波电容必须靠近触摸IC放置。
6. 灵敏度调节电容Cs的容量值越小，灵敏度越高，反之，则越低。当电容越小时，同样电容变 化量导致的穿透力下降越明显，反之，则越不明显。
7. 灵敏度电容Cs必须使用温度系数小且稳定性佳的电容，如X7R、NPO等。对于触摸应用，推 荐使用NPO材质电容，以减少因温度变化对灵敏度产生的影响。在布线时，灵敏度调节电容一 定要远离功率元器件、发热体等。
8. 感应焊盘可以是不规则形状，比如:椭圆形、三角形及其他不规则形状。触摸盘中间允许穿 孔，装饰LED指示灯等用途。若触摸盘无法靠近面板，可用弹簧将感应线牵引到面壳上，弹簧上 方需加一金属片作为感应电极。
9. 一般情况下应在触摸盘上覆盖好介质再上电，如果先上电再覆盖介质，在16S内触摸会被误 检测到使输出有效，16S过后触摸恢复正常，触摸输出被复位为初始状态。
