AT8030是一款单芯片2.0声道class D音频功放，具有90%以上的效率，无需使用外置散热片，外围电路简洁。AT8030可以支持5V~16V的电源电压工作范围，每个通道采用 BTL的输出模式，在左右声道4欧姆负载的条件下，最大可提供2X15W的输出功率，AT8030具有独特的防破音设计，在输入音频信号过载的情况下，功放自动调整增益，确保输出不会失真。AT8030提供e-TSSOP24封装。

2*15W输出功率

全差分输入，BTL输出模式

自动增益控制防破音设计

优异的上、下电 pop-click 噪声抑制

0.05%的失真度

90dB 的信噪比

5V~16V单电源电压供电

过流保护。

过热保护。

AT8030提供e-TSSOP24封装

多媒体音箱

Soundbar音箱

Wifi，蓝牙音箱

产品型号	封装形式	器件标识	包装方式
AT8030TT	eTSSOP24	AT8030	管装

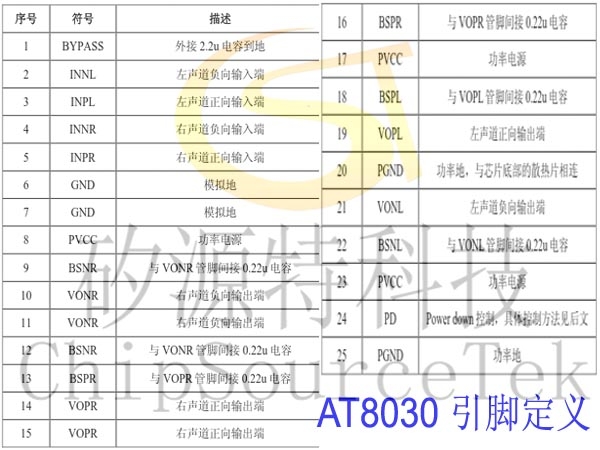

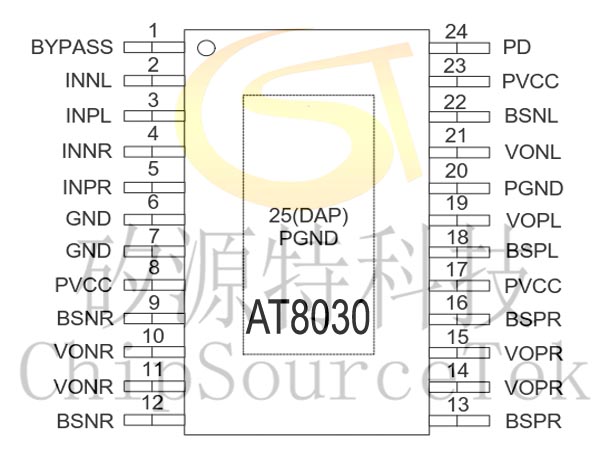

AT8030引脚定义及功能：

序号	符号	描述
1	BYPASS	外接 2.2u 电容到地
2	INNL	左声道负向输入端
3	INPL	左声道正向输入端
4	INNR	右声道负向输入端
5	INPR	右声道正向输入端
6	GND	模拟地
7	GND	模拟地
8	PVCC	功率电源
9	BSNR	与 VONR 管脚间接 0.22u电容
10	VONR	右声道负向输出端
11	VONR	右声道负向输出端
12	BSNR	与 VONR 管脚间接 0.22u电容
13	BSNR	与 VONR 管脚间接 0.22u电容
14	VOPR	右声道正向输出端
15	VOPR	右声道正向输出端
16	BSPR	与 VOPR 管脚间接 0.22u电容
17	PVCC	功率电源
18	BSPL	与 VOPL 管脚间接 0.22u电容
19	VOPL	左声道正向输出端
20	PGND	功率地，与芯片底部的散热片相连
21	VONL	左声道负向输出端
22	BSNL	与 VONL 管脚间接 0.22u电容
23	PVCC	功率电源
24	PD	Power down控制，具体控制方法见后文
25	PGND	功率地
