XS8302,XS8302M

XS8302,XM8302M是一款超低EMI，无需滤波器，单通道D类音频功率放大器。5V工作电压时，最大驱动功率为5W（VDD=5.5V,2ΩBTL负载， THD<10%），音频范围内总谐波失真噪声小于1％（20Hz～20KHz)；
XS8302,XM8302M采用SOP8/MSOP8封装，特别适合用于小音量、小体重的便携系统中；

在线咨询

产品详情 资料下载 在线询价

XS8302,XM8302M概述:

XS8302,XM8302M是一款超低EMI，无需滤波器，单通道D类音频功率放大器。5V工作电压时，最大驱动功率为5W（VDD=5.5V,2ΩBTL负载， THD<10%），音频范围内总谐波失真噪声小于1％（20Hz～20KHz)；

XS8302,XM8302M的应用电路简单，只需极少数外围器件；XS8302,XM8302M输出不需要外接耦合电容或上举电容和缓冲网络；

XS8302,XM8302M采用SOP8/MSOP8封装，特别适合用于小音量、小体重的便携系统中；

XS8302,XM8302M特性:

超低EMI，高效率，音质优

D 类单通道

VDD=5.5V，RL=2Ω，Po=5 W，THD+N≤10%

VDD=5V，RL=4Ω，Po=3W，THD+N≤10%

宽工作电压范围2.5V—6.5V

优异的上掉电POP 声抑制

XS8302采用SOP8/MSOP8封装

XS8302,XM8302M应用:

手提电脑

台式电脑

扩音器

蓝牙音箱

XS8302,XM8302M芯片订购信息:

芯片型号	封装类型	包装类型	最小包装数量（PCS）	备注
XS8302	SOP8	管装	4000/盘
XS8302M	MSOP8	盘装	3000/盘

XS8302,XM8302M原理框图:

XS8302,XM8302M典型应用电路:

注: 以上应用图中元件说明：

Ci：隔直电容，采用 0.1µF 或更小的,进一步消除咔嗒-噼噗声和从输入端耦合进入的噪声。

Cs：电源去耦电容，采用足够低 ESR 的电容(小于 1µF),当 VDD=5V 时，为更好的滤除低频噪声，建议另加一个低 ESR 电容（不小于 10µF）。去耦电容离 VDD 管脚越近越好，保持 1.5mm 之内。

INBYP： INBYP 端口输出 VDD/2 电压，通过电容 C B (1µF)接地以保证稳定性。如 PCB 方案设计时需考虑与其它同类型产品的兼容性，可预留电阻R0 位置，生产贴片时采用 0 欧姆电阻即可；如不需要考虑与其它同类型产品的兼容性，可去掉电阻 R0，直接短接即可。

XS8302,XM8302M引脚分布:

XS8302,XM8302M管脚描述:

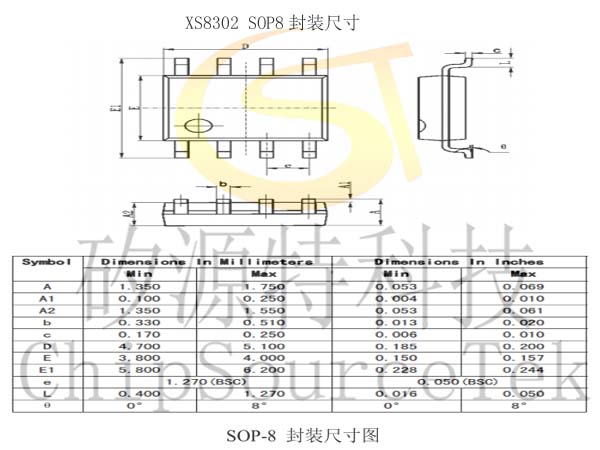

XS8302 SOP8封装尺寸:

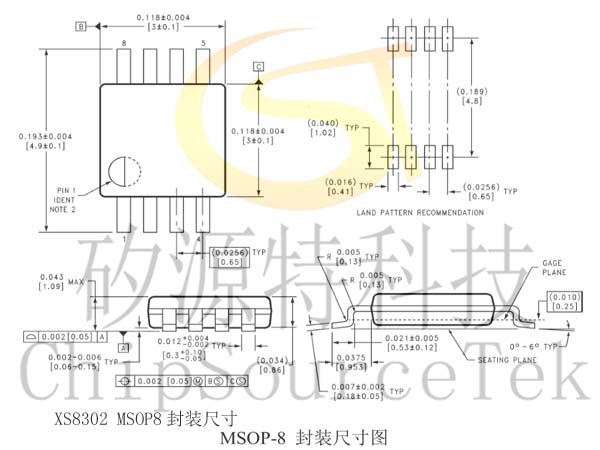

XS8302M MSOP8封装尺寸:

文件名称	文件格式	立即下载
XS8302中文规格书
矽源特2020彩页
CST8302A规格书
CST8302S规格书
XS8302英文版规格书
矽源特-2024年产品彩页列表
矽源特2023年产品彩页
CST8102A规格书
