OPA1612-8002D是一颗带关断模式的音频功放IC。在 5V 输入电压下工作时，负载（ 3Ω）上的平均功率为3W，且失真度不超过10%。而对于手提设备而言，当VDD作用于关断端时，OPA1612-8002D将会进入关断模式，此时的功耗极低。
OPA1612-8002D的应用电路简单，只需极少数外围器件；
OPA1612-8002D输出不需要外接耦合电容或上举电容和缓冲网络；
OPA1612-8002D采用SOP8封装，特别适合用于小音量、小体重的便携系统中；
OPA1612-8002D可以通过控制进入关断模式，从而减少功耗；
OPA1612-8002D工作稳定，增益带宽积高达2.5MHz，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。
VDD=5V，RL=3Ω，Po=3W，THD+N≤10%
宽工作电压范围1.8V—5.5V
优异的上掉电POP声抑制
无需输出耦合电容、自举电容和缓冲网络
单位增益稳定

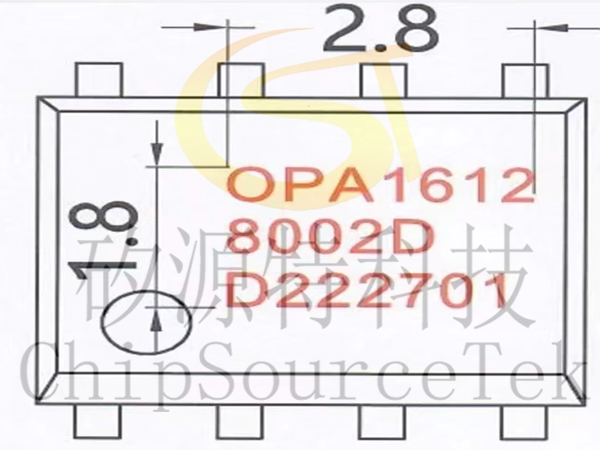

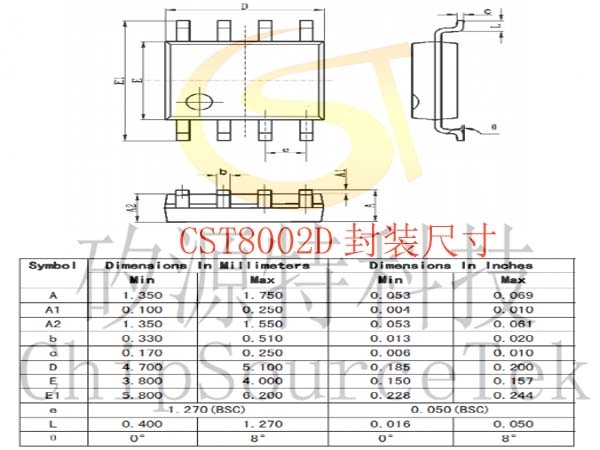

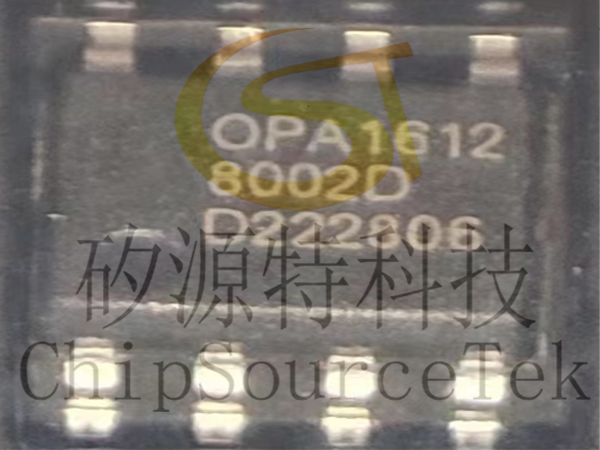

OPA1612-8002D采用SOP8封装
有声玩具
安防监控系统
低压音响系统
蓝牙音箱
OPA1612-8002D定购信息:
|
芯片型号 |
封装类型 |
包装类型 |
最小包装数量（PCS） |
|
SOP8 |
管装 |
100/管 |
|
|
SOP8 |
盘装 |
4000/盘 |

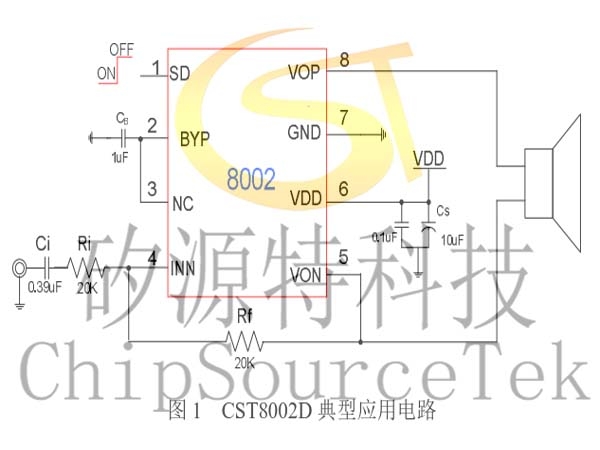

注: 以上应用图中元件说明：
Ci：隔直电容，采用 0.39µF或更小的,进一步消除咔嗒-噼 噗声和从输入端耦合进入的噪声。
Cs：电源去耦电容，采用足够低ESR的电容(小于 1µF),当VDD=5V时，为更好的滤除低频噪声，建议另加一个低ESR电容（不小于 10µF）。去耦电容离VDD管脚越近越好，保持 1.5mm之内。
CB ： BYPASS端口输出VDD/2 电压，通过电容CB (1µF)接地以保证稳定性。

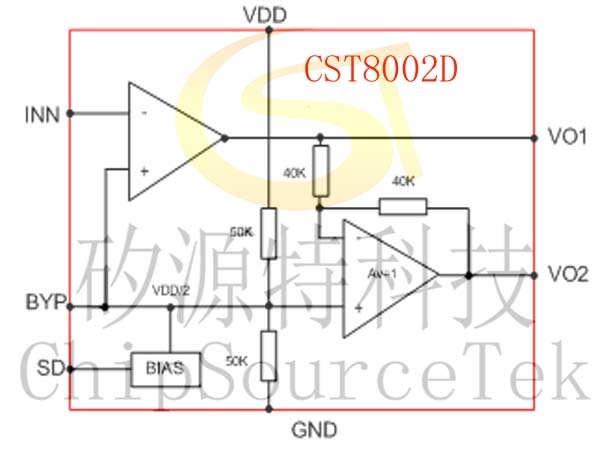

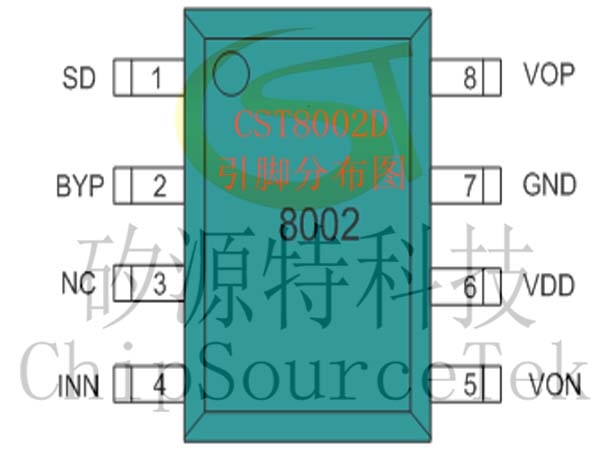

OPA1612-8002D管脚描述:
|
管脚号 |
符号 |
描述 |
|
1 |
SD |
关断控制端，高电平关断 |
|
2 |
BYP |
偏置电压输出端 |
|
3 |
NC |
无连接,芯片内部连接至BYP |
|
4 |
INN |
负相输入端 |
|
5 |
VON |
负相输出端 |
|
6 |
VDD |
电源 |
|
7 |
GND |
地 |
|
8 |
VOP |
正相输出端 |
