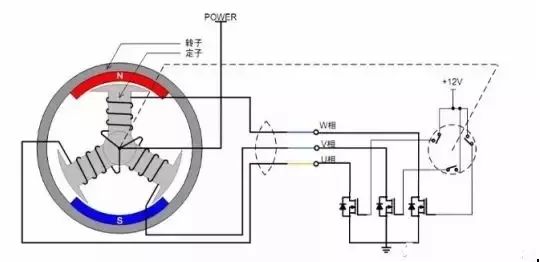

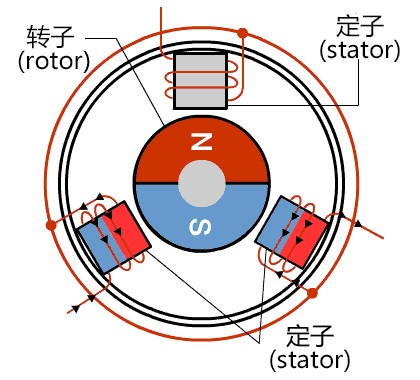

图2：无刷直流电机转动原理示意图

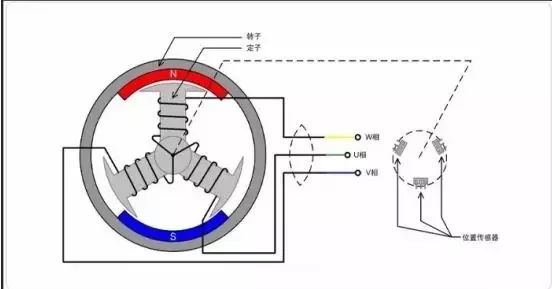

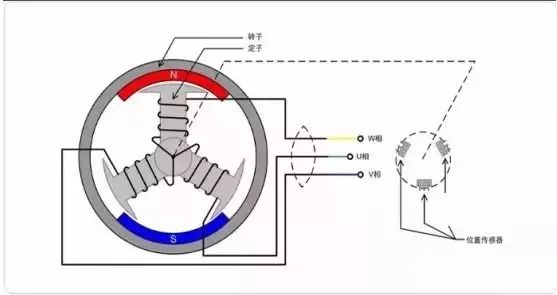

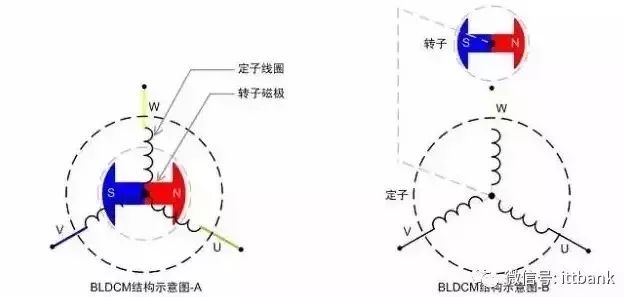

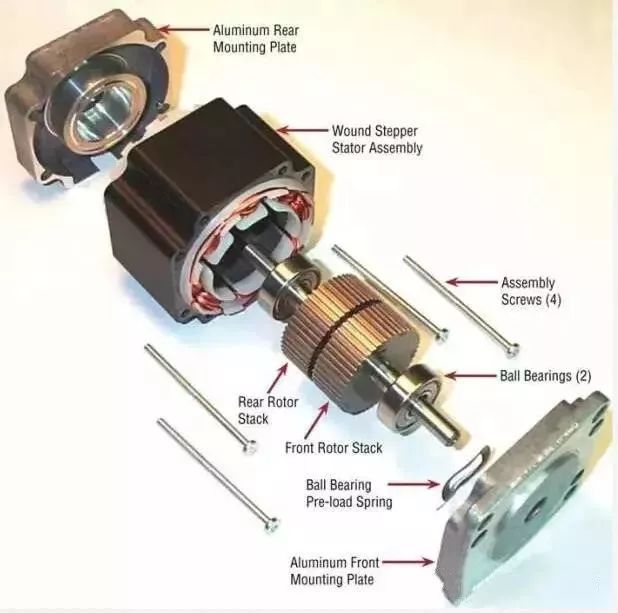

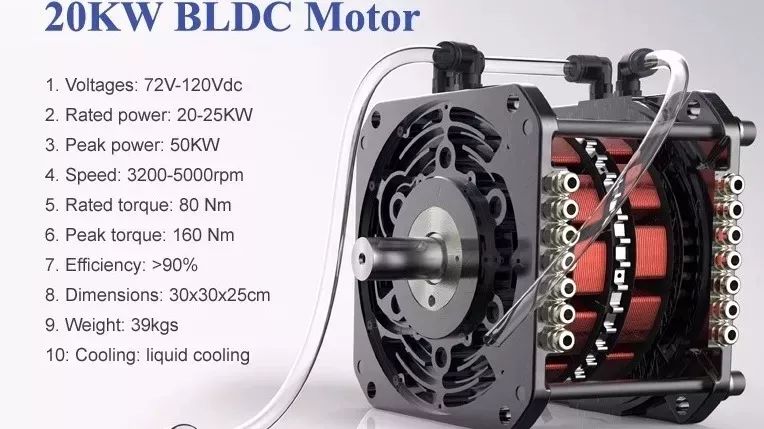

    无刷直流电机结构示意图
    电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。电动机的转子上粘有已充磁的永磁体 ，为了检测电动机转子的极性，在电动机内装有位置传感器。驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动;接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩;接受速度指令和速度反馈信号，用来控制和调整转速;提供保护和显示等等。
    直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能，但直流电机的优点也正是它的缺点，因为直流电机要产生额定负载下恒定转矩的性能，则电枢磁场与转子磁场须恒维持90°，这就要藉由碳刷及整流子。碳刷及整流子在电机转动时会产生火花、碳粉因此除了会造成组件损坏之外，使用场合也受到限制。交流电机没有碳刷及整流子，免维护、坚固、应用广，但特性上若要达到相当于直流电机的性能须用复杂控制技术才能达到。现今半导体发展迅速功率组件切换频率加快许多，提升驱动电机的性能。微处理机速度亦越来越快，可实现将交流电机控制置于一旋转的两轴直角坐标系统中，适当控制交流电机在两轴电流分量，达到类似直流电机控制并有与直流电机相当的性能。
    此外已有很多微处理机将控制电机必需的功能做在芯片中，而且体积越来越小;像模拟/数字转换器(analog-to-digital converter，adc)、脉冲宽度调制(pulse wide modulator，pwm)…等。直流无刷电机即是以电子方式控制交流电机换相，得到类似直流电机特性又没有直流电机机构上缺失的一种应用。

四、无刷直流电机的驱动方法
    无刷直机电机的驱动方式按不同类别可分多种驱动方式，它们各有特点。
    1.按驱动波形：方波驱动，这种驱动方式实现方便，易于实现电机无位置传感器控制;
    2.正弦驱动：这种驱动方式可以改善电机运行效果，使输出力矩均匀，但实现过程相对复杂。同时，这种方法又有 SPWM 和 SVPWM(空间矢量 PWM)两种方式，SVPWM的效果好于 SPWM。

五、无刷直流电机应用领域
    应用领域一，办公计算机外围设备、电子数码消费品领域。
    这是无刷直流电机普及最广、数量最大的领域。比如在生活中常见的打印机、传真机、复印机、硬盘驱动器、软盘驱动器、电影摄影机、磁带记录仪等，在它们的主轴和附属运动的带动控制中，都有无刷直流电机的身影。
    应用领域二，工业控制领域。
    近些年，由于无刷直流电机大规模的研发和技术的逐渐成熟，其驱动系统在工业生产中的分布范围也随之扩大，已逐步成为工业用电动机的发展主流。围绕降低生产成本和提高运行效率而展开的研究与尝试已取得显著的效益，各大厂商也提供不同型号的电机以满足不同驱动系统的需求。现阶段在纺织、冶金、印刷、自动化生产流水线、数控机床等工业生产方面，无刷直流电机都有涉猎。
    应用领域三，医疗设备领域。
    在国外，对无刷直流电机的使用已经较为普遍，可以用来驱动人工心脏中的小型血泵;在国内，手术用高速器具的高速离心机、热像仪和测温仪的红外激光调制器都使用了无刷直流电机。
    应用领域四，汽车领域。
    据分析在市面上，一般的家用轿车需要永磁电机 20-30 个，而每辆豪华轿车则需要59个之多，除了核心发动机外，在雨刷器、电动车门、汽车空调、电动车窗等部位都有电机的身影。随着汽车工业向着节能环保的方向发展，所使用的电机也必须满足高效率、低能耗的标准。而无刷直流电机的低噪声、寿命长、无火花干扰、方便集中控制等优点完全符合，随着其调速技术的日益成熟，性价比会越来越高，它在汽车电机驱动的各个环节中的应用会更加广泛。
    应用领域五，家用电器领域。
“变频”技术已非常普遍，作为中国家电的标志逐渐占据了大部分的消费市场，“直流变频”受到生产厂商的青睐，已有逐渐替换掉“交流变频”的转变趋势。这种转变实质上就是家电所用的电动机由感应电动机向无刷直流电机及其控制器的过渡，以达到节能环保、低噪智能、舒适性高的要求。无刷直流电机的发展方向与电力电子、传感器、控制理论等技术的发展方向相同，它是多种技术相结合的产物，它的发展取决于与之相关的每一种技术的革新与进步。
