在音频系统设计中，接口选择与设计不仅决定了数据传输的质量，还对整个系统的稳定性和性能有着至关重要的影响。从I2S到TDM，再到PDM，不同的音频接口各有特点，适用于不同的场景。今天，我们将结合实际设计经验，深入解析这些接口的设计要点，帮助你在硬件开发中更好地优化音频传输。
一、常见音频接口与使用场景
    在数字音频系统中，I2S、PCM（TDM）、PDM等接口是最常见的传输标准，广泛应用于各类音频设备。简单来说：
    I2S 和 PCM（TDM）：传输的是PCM编码格式的音频数据，主要用于音频编解码器（CODEC）与主控制器之间的音频数据传输。
    PDM接口：传输PDM编码格式的音频数据，常用于数字麦克风，尤其适合对空间有严格要求的设备，如手机和平板。
二、I2S接口：经典且实用
    2.1 I2S是什么？
    I2S（Inter-IC Sound）接口是飞利浦公司为数字音频设备之间传输音频数据而提出的标准。它主要用于主控芯片与音频编解码器之间的数据传输。在很多音频产品中，I2S已经成为标配，比如耳机、蓝牙音箱、数字音频播放器等。
    I2S接口通常需要三条信号线：
    CK（位时钟，BCLK）：同步每一位音频数据。对于立体声双声道的音频，SCK频率 = 2 × 采样率 × 采样位数。
    WS（字段选择信号，LRCK）：用于切换左右声道。WS = 1表示左声道，WS = 0表示右声道。
    SD（串行数据信号）：传输实际的音频数据。如果系统同时支持录音和放音，则需两根数据线，分别传输录音（ADCDAT）和放音（DACDAT）数据。

    有时还会引入一个MCLK（主时钟）信号，通常为采样率的256或384倍，用于更好地同步音频编解码器和主控芯片。

     2.2 I2S的实际应用
    I2S广泛应用于小型音频设备中，比如耳机、音箱等。我们曾在设计一个蓝牙音箱时，使用I2S接口将蓝牙模块与DAC相连，实现了高质量的立体声音频传输。设计中，I2S接口不但简洁，而且能确保音频传输的稳定性和同步性，尤其适合高保真音频应用。
    2.3 I2S的时序格式
    根据数据的对齐方式，I2S有两种常见的时序格式：
    左对齐（Left Justified）：MSB在LRCK边沿后的第一个BCLK上升沿传输。
    右对齐（Right Justified）：LSB紧跟LRCK上升沿传输，Sony音频设备常用。
三、PCM（TDM）接口：高效的多通道传输
    3.1 PCM接口是什么？
    PCM（脉冲编码调制）接口是另一种常见的音频传输标准，类似于I2S，但它更适合语音数据的传输。PCM接口通常用于处理器与通信MODEM之间的双向语音传输，比如手机打电话时的音频数据。
    3.2 PCM接口的组成

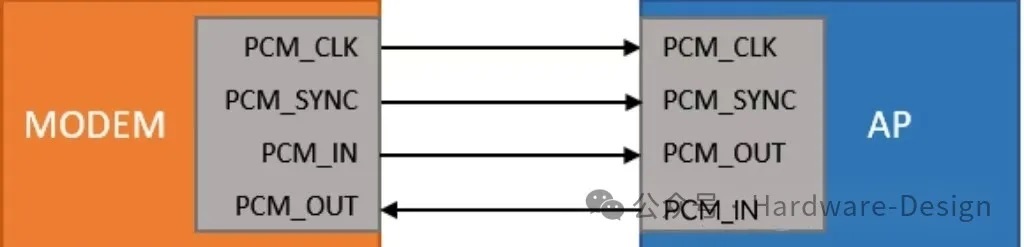

    PCM接口通常由以下四根信号线组成：
    PCM_CLK：数据时钟信号。
    PCM_SYNC：帧同步信号，用于指示数据传输的开始。
    PCM_IN：接收音频数据。
    PCM_OUT：发送音频数据。

    3.3 TDM与PCM的关系
    TDM（时分多路复用）是一种在PCM基础上扩展出的多通道传输技术。通过TDM，单条数据线可在不同时间片内传输多个音频通道的数据。TDM接口常用于需要高效传输多路音频的系统，如混音器、汽车音响等。
    根据同步信号和数据的相对位置，TDM分为模式A和模式B：
    模式A：数据在FSYNC有效后，BCLK的第二个上升沿有效。
    模式B：数据在FSYNC有效后，BCLK的第一个上升沿有效。
四、PDM接口：麦克风领域的主力
    4.1 PDM接口是什么？
    PDM（脉冲密度调制）接口通常用于麦克风录音，它的信号线极为简洁，仅需要两根：
    PDM_CLK：时钟信号。
    PDM_DATA：音频数据。

   PDM接口在数字麦克风领域有着广泛的应用，尤其是在手机、平板等对空间要求严格的设备中。它通过简单的线路设计即可实现高效的音频传输，是现代便携设备中不可或缺的接口之一。

   4.2 PDM的实际应用
   我们在设计多麦克风的设备时，经常使用PDM接口。例如，在某款智能手机中，多个麦克风通过PDM连接到音频处理单元，利用这种简洁的传输方式有效节省了设备内部空间。
五、音频接口PCB设计的经验分享
   设计音频接口时，PCB布局和布线对信号质量至关重要。以下是我们总结的几条经验，希望对你的设计有所帮助。
   5.1 时钟同步：确保信号一致性
   时钟信号是音频传输的核心，时钟同步不良会导致音频信号失真或丢失。我们建议：
   等长布线：确保时钟线与数据线长度一致，避免信号传输中的延时差异。
   时钟线隔离设计：时钟线应远离其他高频信号线，以减少干扰。
   5.2 数据时序：避免信号失真
   音频数据的时序控制需要精确，特别是在TDM和PDM接口中，任何微小的时序误差都会导致信号失真。设计时应注意：
   减少过孔与转角：布线尽量平直，减少信号损耗。
   阻抗匹配：保持线路阻抗的一致性，减少反射和失真。
   5.3 抗干扰：提升音频系统的可靠性
   为了保证音质的纯净，抗干扰设计非常重要。我们建议使用：
   差分信号布线：尤其是I2S和TDM接口中，差分布线可以有效减少共模噪声，提升抗干扰能力。
   独立电源平面：将音频系统的电源与其他电路分开，减少电源噪声的影响。
六、总结与建议
   不同音频接口各有其特点，选择合适的接口需要根据具体的应用场景。对于简单的双声道音频系统，I2S是理想的选择；对于多通道音频传输，TDM的效率更高；而在麦克风等设备中，PDM以其简洁的设计脱颖而出。在PCB设计时，特别要关注时钟同步、数据时序控制和抗干扰设计，以确保音频系统的稳定性和高保真音质。
   希望这篇经验分享能够为你提供有价值的参考，让你在音频设计中少走弯路，做出更优质的产品。
