分钟看懂Boost电路的工作原理
发布时间:2024-10-22 09:05:51    浏览:250次

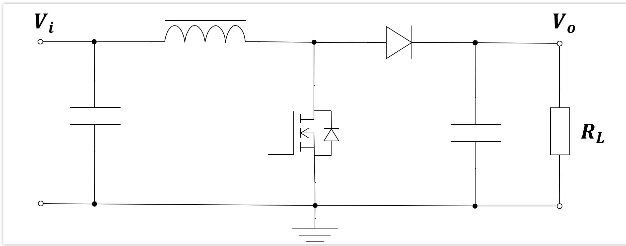

这是一个boost电路。

    MOS管在这里等于一个开关,只要速度够快,配合输出滤波电容,就可以得到稳定的输出电压。

这个过程是怎么实现的?

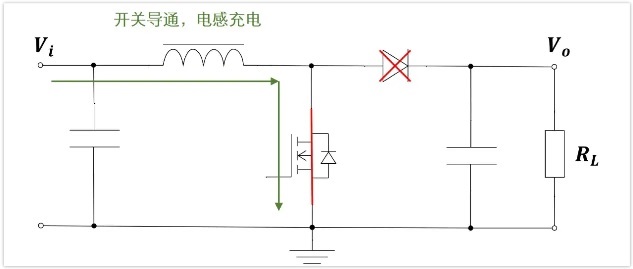

    在开关导通时,电感L接地,二极管截止,输入电压Vi对电感L进行充电,电感两端电压是Vi。

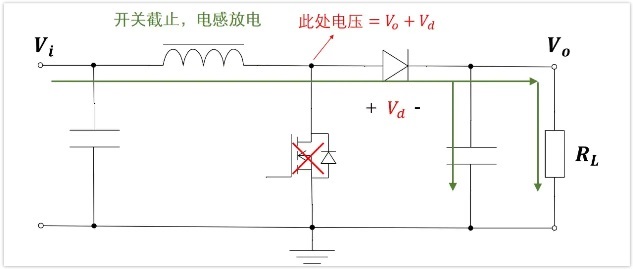

    在开关不导通的情况下,由于电感L在这之前被充电,有电流流过,电流向右,所以电感两端不能突变,也就是说会感应出电压,右侧的二极管会导通。

    电感右端的电压等于输出电压Vo+二极管导通压降Vd,电感左端电压是电源输入Vi。

    因为这是升压boost电路,所以Vo+Vd会大于Vi,电感此时放电,给负载供电,并且给输出滤波电容充电。

    这里要注意,电感选型的时候,电感的峰值电流不能超过电感的饱和电流。

有人会问,不应该是有效值电流吗?

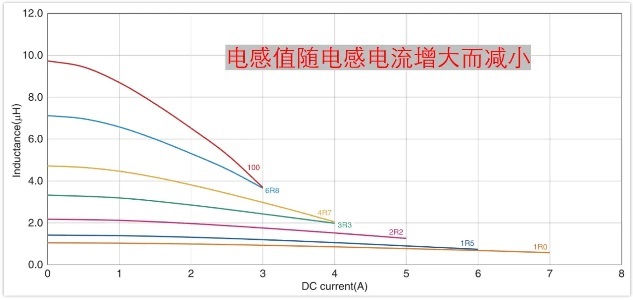

    一般我们认为电感的感量是不变的,所以在电流大到一定程度时,电感量会随着电流的增大而减少。

    随着电感电流的继续增大,电感量下降速度就会加快。

    以上就是Boost电路简单的工作原理,更深的后面继续探讨!
