当DC/DC转换器的输出出现尖峰时，可能会对系统的稳定性和性能产生不良影响，甚至可能导致设备失效。因此，解决这些尖峰问题非常重要。以下是可能的原因及应对方法：

1. 尖峰产生的原因

• 开关噪声：DC/DC转换器内部的MOSFET或其他开关器件在高速切换时，会产生电压尖峰。由于开关的高速切换，电路中会出现电磁干扰（EMI）和寄生电感引发的电压过冲或下冲。

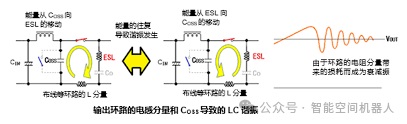

• 寄生电感与电容：PCB上的走线、元器件引脚、接插件等都会产生寄生电感和电容。这些寄生参数会与转换器的开关动作相互作用，导致尖峰的产生。

• PCB布局设计问题：不合理的布局，如电源和地线走线不合适，回路过长等，可能引发尖峰。

• 负载突变：在负载变化较大时，DC/DC转换器可能响应不及时，导致瞬态电压尖峰。

2. 解决方案

2.1 加滤波器

• LC滤波器：在DC/DC转换器的输出端增加一个LC滤波器。电感可以抑制快速电流变化，而电容可以平滑电压尖峰。注意选择的电感和电容值要合适，以避免对正常输出的影响。

• RC滤波器：有时可以使用RC滤波器（电阻和电容串联）来抑制尖峰。电阻会削弱高频分量，电容则可以吸收高频噪声。

2.2 加缓冲电路（Snubber电路）

• 在开关节点（通常是开关管的漏极或集电极）处增加一个RC缓冲电路（吸收电路），可以有效减缓由寄生电感导致的开关瞬态尖峰。缓冲电路通常由一个电阻和电容组成，用来吸收尖峰能量，降低尖峰幅度。

2.3 优化PCB布局

• 缩短回路：确保高频电流回路尽可能短。最小化从开关元件到电感、电容的走线长度，以减少寄生电感。

• 地线设计：确保有一个低阻抗、可靠的地平面，避免地线环路过大，导致不稳定和噪声。

• 布线层次：信号和电源/地之间的隔离要充分，避免高频开关信号的耦合影响输出。

2.4 选择更优质的元件

• 低ESR电容：使用低等效串联电阻（ESR）的电容，如陶瓷电容或钽电容，能有效滤除高频噪声，并减少输出端的尖峰。

• 合适的开关频率：选择合适的开关频率，过高或过低的频率都会引发不同类型的噪声。通常在设计阶段，要平衡开关损耗和电磁干扰。

2.5 减小开关速度

• 减缓MOSFET开关速度：通过在MOSFET的栅极加入合适的栅极电阻，可以减缓开关速度，减少电压尖峰，但要注意过慢的开关速度会增加开关损耗和降低效率。

2.6 电容旁路

• 在DC/DC输出端添加旁路电容，尤其是陶瓷电容，可以直接吸收尖峰噪声。常用的旁路电容值一般为0.1μF或1μF，并且需要靠近电源输出端布置，减少寄生效应。

2.7 增加负载电阻

• 如果在轻负载条件下输出端有较大的尖峰，可以考虑增加负载电阻来增加负载电流，减少轻负载状态下的尖峰问题。

2.8 使用更高频率的EMI滤波器

• 如果尖峰的频率较高且超出常规LC滤波器的抑制范围，可以考虑在输出端加装高频EMI滤波器，专门用于抑制高频尖峰和噪声。

3. 检测和验证方法

• 示波器检测：使用带宽足够高的示波器（至少2倍于开关频率的带宽）来观察输出波形中的尖峰，并确定其幅值和频率。

• EMI测试：通过电磁兼容性（EMC）测试确定尖峰对外部环境的电磁干扰情况，尤其是辐射和传导干扰的影响。

通过综合这些措施，可以有效地减少DC/DC转换器输出的尖峰，提升电源的稳定性和可靠性。

DC/DC转换器输出端的尖峰与电感的选择密切相关。电感在DC/DC转换器中起到了至关重要的作用，尤其是在开关电源中，它决定了电流的平滑度和转换器的动态响应。电感的选择不当可能会导致尖峰问题或其他电气性能问题。

电感选择对尖峰的影响

1. 电感值的大小

   解决方案：电感值应该根据DC/DC转换器的工作频率、输出电流和负载特性进行合理选择。通常通过计算来确定最佳的电感值，使其在负载变化时能保持平稳的电流变化。

• 电感值过小：电感过小会导致电流的快速变化，增加输出电压的纹波和尖峰。较小的电感值会使电流在开关周期内迅速上升或下降，从而在电压端引起尖峰噪声。

• 电感值过大：电感值过大会使DC/DC转换器的动态响应变慢，影响系统的瞬态响应。此外，过大的电感可能会导致较大的物理尺寸和较高的电阻，影响效率。

2. 饱和电流

   解决方案：选择电感时，需要确保其饱和电流远高于DC/DC转换器的峰值电流。通常需要留有一定的裕量，避免电感进入饱和区。

• 电感饱和：如果选择的电感其额定饱和电流低于转换器的实际工作电流，电感会进入饱和状态。这时，电感的电感量会大幅下降，无法平滑电流变化，导致输出端出现瞬态电流尖峰和电压波动。

3. 电感的寄生参数

   解决方案：在高频DC/DC转换器中，选择具有低寄生电阻和低寄生电容的电感，可以减小损耗并抑制高频尖峰。

• 寄生电阻（DCR）：电感的直流电阻（DCR）过高会增加功耗，并可能引起电压不稳定。在高频应用中，DCR的热效应还可能导致温升，进而影响电感性能。

• 寄生电容（绕组电容）：高频时，电感的寄生电容会与转换器电路形成谐振，导致电压尖峰和不必要的高频振荡。

4. 电感的品质因数（Q值）

   解决方案：选择高Q值的电感，特别是在高频率应用中，可以提高转换器效率并减少电压尖峰。

• 电感的品质因数（Q值）越高，其损耗越低，对能量的存储和转换越有效。Q值低的电感会在高频时表现出较高的损耗，影响转换器效率，并可能导致更多的开关噪声和尖峰。

5. 电感的物理尺寸和类型

   解决方案：根据电路的功率需求和频率选择合适类型的电感，以在减少尖峰的同时保证效率。

• 线绕电感和贴片电感在不同频率和负载条件下的性能表现不同。线绕电感通常有较高的电感值和较低的寄生效应，但体积较大。贴片电感适用于小尺寸应用，但其寄生电阻和电容可能较高，影响高频性能。

优化电感选择的步骤

1. 根据DC/DC转换器的拓扑，计算所需的电感值，确保其能在负载条件下有效工作，并减少电流波动。

2. 检查电感的饱和电流，确保其额定值高于转换器最大输出电流，以避免饱和导致尖峰。

3. 选择低寄生参数的电感，以减少高频噪声和不必要的尖峰信号。

4. 考虑电感的Q值，特别是在高频DC/DC转换器中，选择Q值高的电感可以有效降低损耗并抑制噪声。

5. 优化PCB布局，尽量减少电感到负载之间的走线长度，以降低寄生效应。

通过合理选择电感，可以显著减少DC/DC转换器输出端的尖峰噪声，并提高系统的稳定性和效率。
