什么是非同步（异步）整流和同步整流？

发布时间：2024-10-04 09:02:05 浏览：141次

/ 简介 /

降压电路中的非同步整流和同步整流

如图所示，在非隔离型开关电源类型中，非同步整流型开关电源是指高边开关使用MOSFET，而低边续流回路使用二极管（左图中的D1）的电路拓扑（只有一个开关管）。

同步整流型开关电源是指高边和低边开关都使用三极管或MOSFET的电路拓扑；必须有两个开关管，分别称为High-side MOSFET（右图中的S1）和Low-side MOSFET（右图中的S2）。

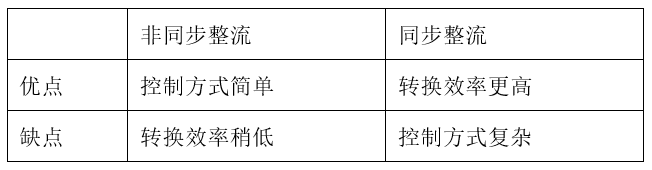

非同步整流型开关电源是较早使用的电源拓扑，因为电路结构和控制方式相对简单，转换效率可达 80% 。其后，随着笔记本和手机等移动终端对续航能力要求越来越高，要求更高的电源转换效率或更低的功率损耗，于是可实现 95% 转换效率的同步整流型开关电源逐渐被开发使用，但是控制方式稍微复杂。随着MOSFET技术的发展，同步降压电路的性能已经抵消了其驱动复杂性和成本差异，特别是在大电流低电压的应用场合，同步整流是首选方案。

/ TIPS /

在非同步或同步降压控制器电路中，输入电压VIN与SW节点之间的开关管，在英文中称为High-side switch / Main switch / Top switch，对应的中文常叫做“高边开关管”；SW节点与GND之间的元件是续流二极管或者开关管，该续流二极管英文中称为Freewheeling diode，该开关管在英文中称为Low-side switch / Synchronous switch / Bottom switch，对应的中文常叫做“低边开关管”。
