D类放大器，是通过控制开关单元的ON/OFF，驱动扬声器的放大器。D类放大器首次提出于1958年，近些年已逐渐流行起来。D类放大器在过去的几代产品中，已经得到了巨大的发展，系统设计者极大地改善了系统的耐用性，并提高了其音频质量。

一、D 类放大器框图

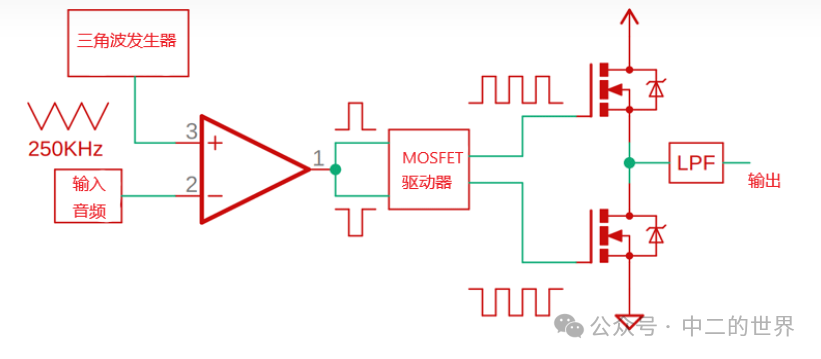

   为了了解 D 类音频放大器的工作原理，我们需要了解 D类音频放大器的功能以及开关信号是如何产生的。下面给出了框图帮助大家理解。

二、 D 类放大器怎么样?

   D类功放也称为数字功放，与 A 类、B 类和 AB 类放大器相比，D 类音频放大器的效率可高达 90-95%；与模拟功放的主要差别在于功放管的工作状态传统模拟放大器有甲类、乙类、甲乙类和丙类等。

   一般的小信号放大都是甲类功放，即 A类，放大器件需要偏置，放大输出的幅度不能超出偏置范围，所以，能量转换效率很低，通常只有20-30%。

   乙类放大，也称B类放大不需要偏置，靠信号本身来导通放大管，能够有接近80%的转换效率。但因为这样的放大，小信号时失真严重实际电路都要略加一点偏置，形成甲乙类功放（AB类放大器），这么一来效率也就随之下降效率仅能达到78.5%。

   虽然高频发射电路中还有一种丙类，即C类放大，效率可以更高但电路复杂、音质更差，音频放大中一般都不采用。这几种模拟放大电路的共同特点是晶体管都工作在线性放大区域中，它按照输入音频信号的大小控制输出的大小，就像串在电源与输出间的一只可变电阻，控制输出，但同时自身也在消耗电能。

三、D 类放大器原理

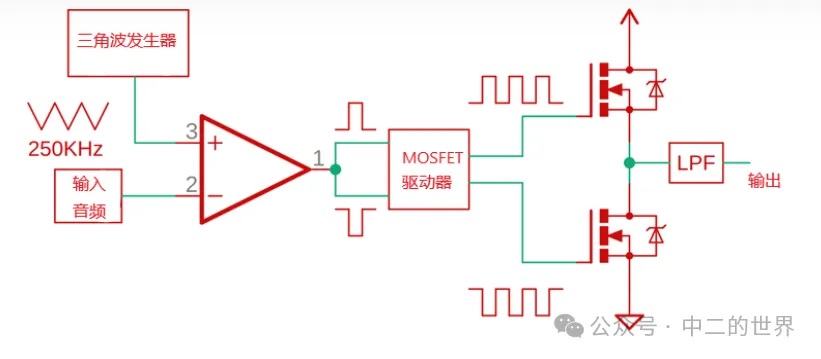

   D 类放大器原理你在同相端看到的，有音频输入; 在反相端，有高频三角信号。此时，当输入音频信号的电压大于三角波的电压时，比较器的输出变为高电平，当信号为低电平时，输出为低电平。有了这个设置，我们只是用高频载波信号调制输入音频信号，然后连接到 MOSFET 栅极驱动 IC，顾名思义驱动器用于驱动两个MOSFET 的栅极侧和低侧一次。在输出端，得到一个强大的高频方波，我们通过一个低通滤波器来获得我们最终的音频信号。
