前言
    对于大容量户外电源，车充和太阳能充电输入功率受到了电压和电流的共同制约，一方面受限于内部的电路设计，输入电压范围较窄，另一方面受限于输入电流，最大输入功率条件比较难以满足，充电功率受限，对太阳能板的利用率也比较低。

    充电头网拿到了元芯半导体推出的800W太阳能升降压MPPT模块，这款MPPT模块采用元芯YX2265同步升降压控制器，搭配使用宜普EPC2088氮化镓开关管，支持10-60V宽范围电压输入，支持20-55V电压输出，输入电流限制为20A，输出电流限制为16A，适配主流大功率户外电源使用。

    MPPT模块的额定输出功率为800W，峰值转换效率达到了98%，可在提供大功率电压转换的同时，有效降低散热需求，从而减小对户外电源内部空间的占用。下面就带来元芯半导体这款800W太阳能升降压MPPT模块的方案解析，详细介绍这款模块。

元芯800W太阳能升降压MPPT模块外观

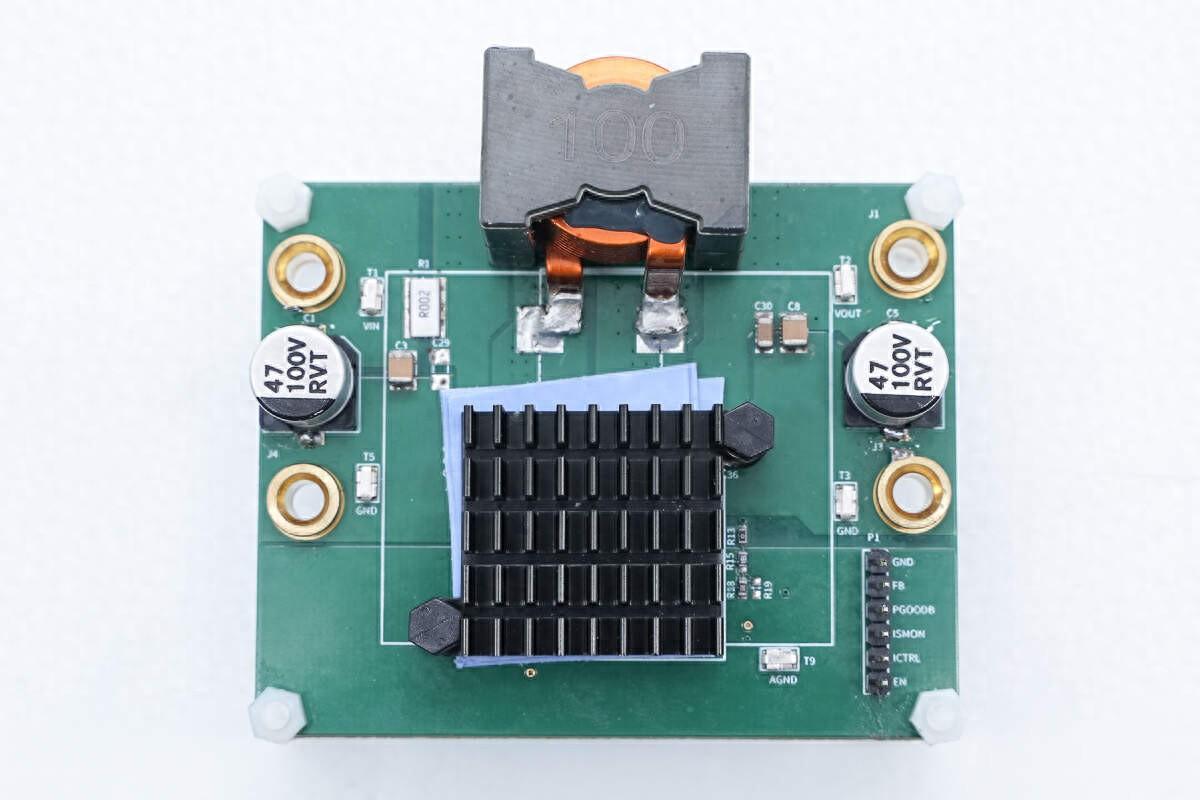

    元芯MPPT模块为长方形PCB设计，在左右两侧设有接线柱用于连接电源输入和输出，在上方焊接一颗扁铜线电感，电感下方开关管和主控芯片覆盖有导热垫和散热片。在模块右下角设有接线端子，用于模块功能控制。

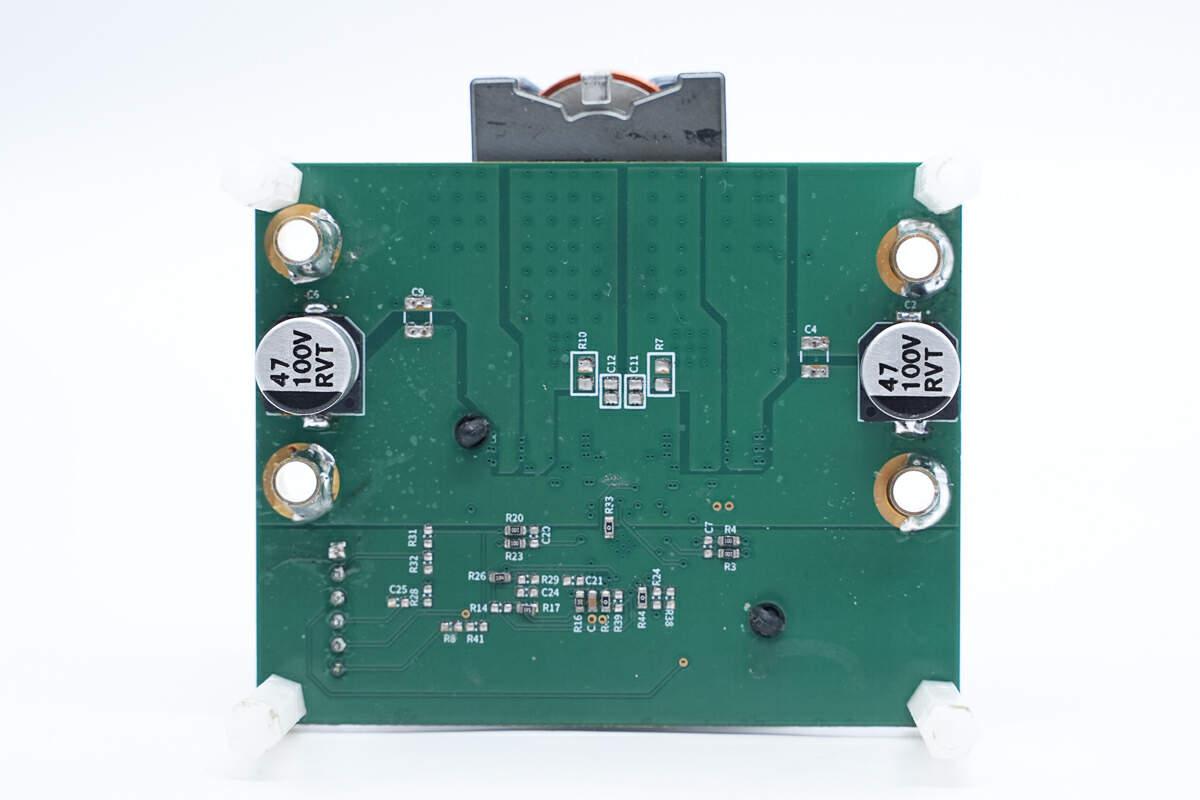

MPPT模块背面对应输入和输出接线柱也焊接两颗滤波电容。

测得PCBA模块长度约为76.2mm。

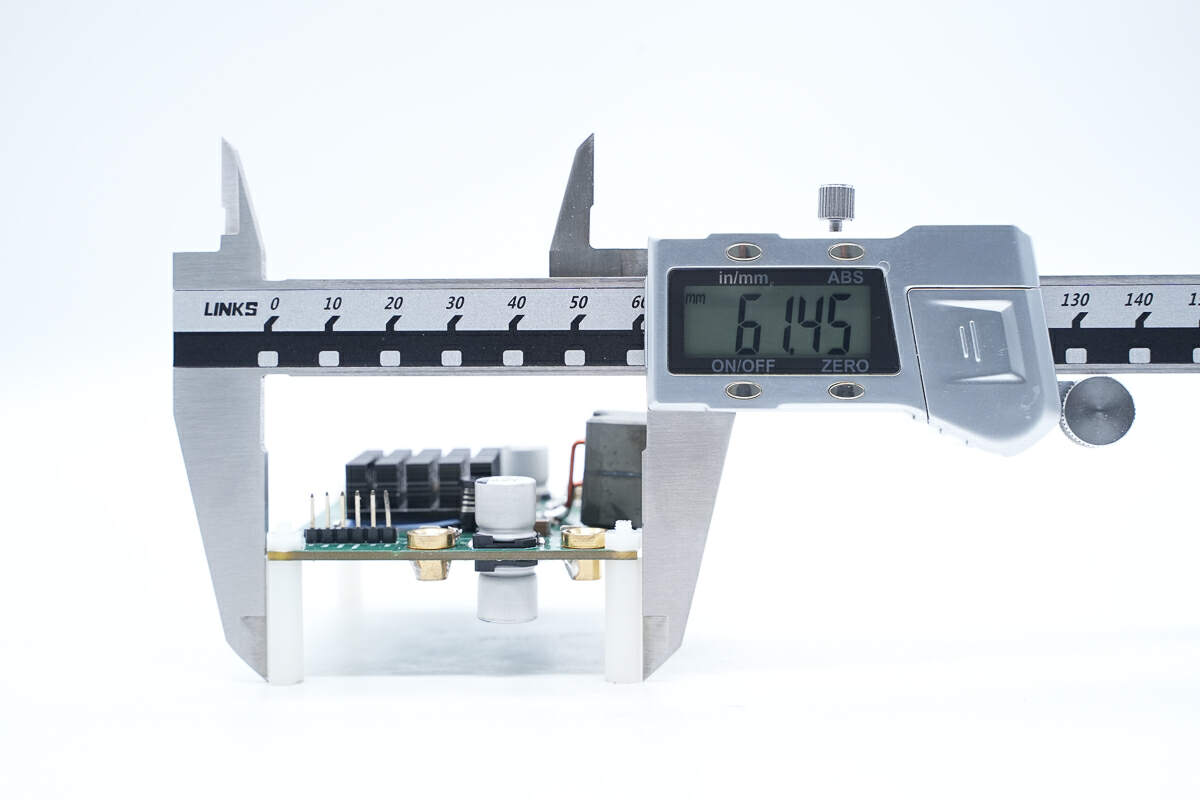

PCBA模块宽度约为61.5mm。
