集成电路的引脚分布规律及识别
发布时间：2024-06-09 18:09:48 浏览：291次
集成电路的引脚分布规律根据不同的封装方式而确定，引脚的序号和集成电路图中的编号是一一对应的，识别集成电路的引脚号对分析集成电路的内部框图和工作原理，以及排除集成电路的故障都具有重要的意义。
1.单列集成电路引脚的分布规律及识别
单列集成电路的引脚分布规律如图11—8所示。在识别单列集成电路引脚的分布规律时，将印有塑号的一面朝上，正对着自己，并将引脚朝下，如图11—8（a）所示在集成块左上方缺角，图11—8（b），（c）所示在集成块左下方有一个标记。当集成块什么标记都没有时，将集成块正面放置（型号正面对着自己），从左端起向右依次为1、2··.·各引脚，如图11—8（f）所示。
2.双列集成电路引脚的分布规律及识别

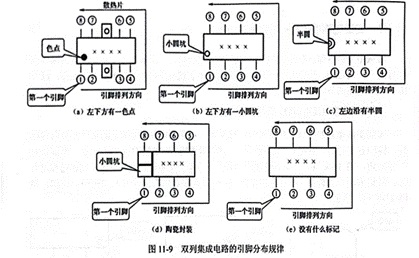

双列集成电路的引脚分布规律如图11—9所示。双列集成电路的引脚以两列均匀分布。
图11—9（a），（b），（c），（d）所示为在集成电路的左侧有一个标记，此时左下角为个引脚1，按逆时针方向数，依次为1、2、3··各引脚；图11—9（e）所示是没有什么标记的，这时将集成块正着放好，型号正面对着自己，左下角为个引脚1，按照逆时针方向数，依次为1、2、3···各引脚。
3.四列集成电路引脚的分布规律及识别

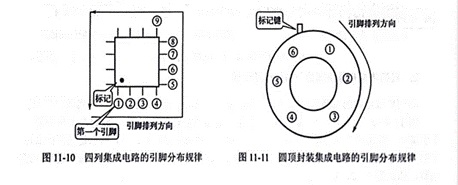

四列集成电路的引脚分布规律如图11—10所示，从图11—10可以看出，在集成块上有一 个标记，表示出个引脚的位置，然后依次按逆时针方向数。
4.圆顶封装集成电路引脚的分布规律及识别
圆顶封装的集成电路采用金属外壳，外形像一个三极管，如图11—2所示，引脚分布规 律如图11—11所示。从图11—11可以看出，将凸键向上放，以凸键为起点，顺时针方向依次 为1、2、3··各引脚。
