PT6307E概述：
    PT6307E是一款专为保护5～7串锂离子/聚合物电池、磷酸铁锂电池或钛酸锂电池的电池保护芯片，可降低因电池过充，过放，过温和/或过流条件而导致的电池损坏或寿命缩短的风险。
    ±25mV的过充电检测电压精度保证电池安全的全容量充电。±10mV的电流检测电压精度保证放电过流准确触发。
    PT6307E的充电过温保护阈值和放电过温保护阈值可通过外部电阻独立设置。
    PT6307E可以直接驱动外部N型充电MOSFET和N型放电MOSFET。
    PT6307E的低功耗设计让电池包在存储阶段只消耗微不足道的电流。

PT6307E特点：
* 内置高精度电压检测电路：
  过充电检测电压：
  VCOV=4.25V/3.85V/3.65V/2.80V
  精度：±25mV
  过充电恢复电压：
  VCOVR=4.15V/3.65V/3.55V/2.5V
  过放电检测电压：
  VCUV=2.80V/2.35V/2.00V/1.20V
  精度：±80mV
  过放电恢复电压：
  VCUVR=3.00V/2.55V/2.50V/1.50V
  电池均衡启动电压：
  VBL=VCOVR or △VBL=50mV/75mV/100mV
  精度：±25mV
* 内置三段放电过电流检测电路：
  放电过电流1检测电压：
  VDOC1=50mV/100mV；精度：±10mV
  放电过电流2检测电压：
  VDOC2=2*VDOC1；精度：±20mV
  负载短路检测电压：
  VSC=5*VDOC1；精度：±50mV
* 内置充电过电流检测电路：
  充电过电流检测电压：
  VCOC=20mV/40mV/60mV/屏蔽；精度：±30%
* 内置独立的充电过温和放电过温保护，可通过外部电阻独立设置充电过温保护阈值和放电过温保护阈值
* 内置充电低温保护
* 延迟时间TDOC1/TDOC2可通过外部引脚配置
* 内置电池被动均衡和断线检测功能
* 电子锁功能
* 关断模式和休眠模式的外部配置引脚
* 支持磷酸铁锂和钛酸锂电池应用
* 低消耗电流：
  正常工作状态：<25μA
  休眠模式：<2μA
  关断模式：<2μA
* 封装：SSOP-20

PT6307E应用：
电动自行车、电动滑板车
电动工具，电动园林工具
备用电池系统
扫地机等

PT6307E订购信息：

封装	温度范围	订购型号	包装打印	产品打印
SSOP-20	-40℃~85℃	PT6307EESST-AA	Tape and Reel 2500 units	PT6307E xxxxxX

Part Number	VCOV	VCOVR	VCUV	VCUVR	VDOC1	VCOC	VBL
PT6307EESST-AA	4.250V	4.150V	2.80V	3.00V	100mV	20mV	VCOVR
PT6307EESST-AD	4.250V	4.150V	2.80V	3.00V	50mV	Disable	VCOVR

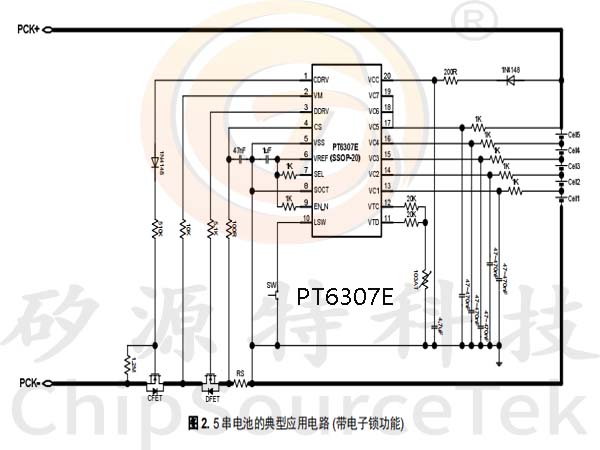

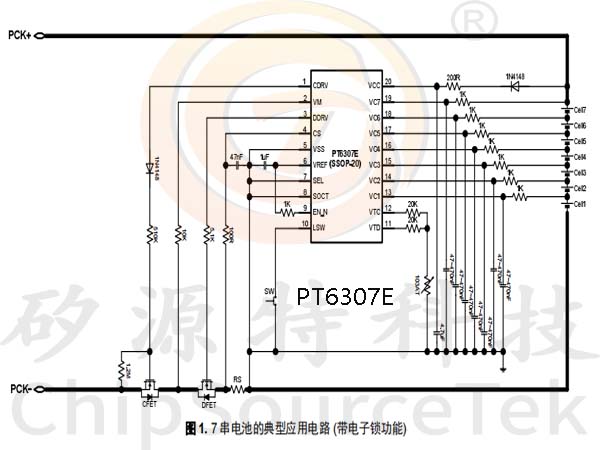

PT6307E典型应用电路：

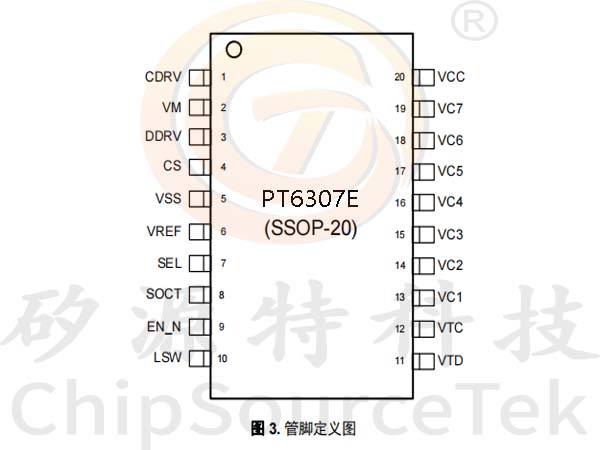

PT6307E管脚定义图：

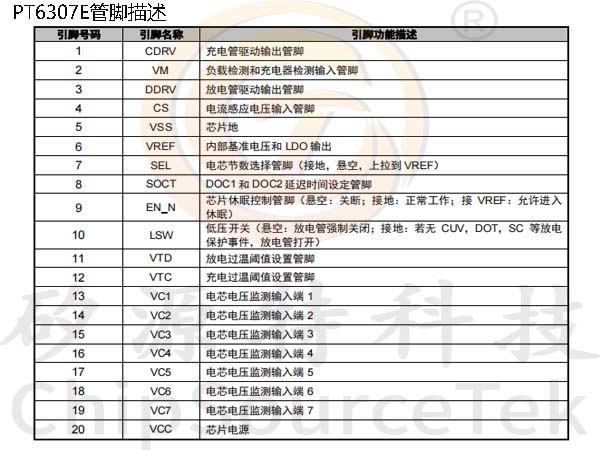

PT6307E管脚描述：

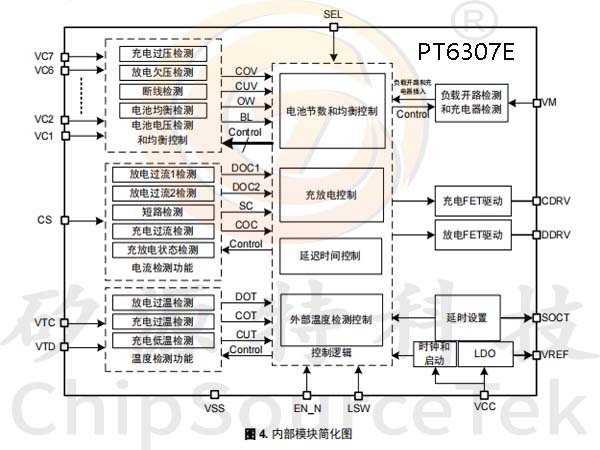

PT6307E简化模块图：
