MX1014
MX1014是11/12/13/14节锂电池保护芯片。
MX1014内置高精度电压检测电路和延时电路进行电压、电流以及温度的监控，保证Pack安全。 此外，MX1014具有0V充电功能，提升Pack使用寿命。MX1014具有三种工作模式：正常模式、休眠模式和关机模式。当任意电芯处于低容量状态 时， MX1014进入休眠模式来降低系统功耗。
MX1014提供TSSOP30封装。
MX1014内置高精度电压检测电路和延时电路进行电压、电流以及温度的监控，保证Pack安全。 此外，MX1014具有0V充电功能，提升Pack使用寿命。MX1014具有三种工作模式：正常模式、休眠模式和关机模式。当任意电芯处于低容量状态 时， MX1014进入休眠模式来降低系统功耗。
MX1014提供TSSOP30封装。
MX1014概述
MX1014是11/12/13/14节锂电池保护芯片。
MX1014内置高精度电压检测电路和延时电路进行电压、电流以及温度的监控，保证Pack安全。 此外，MX1014具有0V充电功能，提升Pack使用寿命。MX1014具有三种工作模式：正常模式、休眠模式和关机模式。当任意电芯处于低容量状态 时， MX1014进入休眠模式来降低系统功耗。
MX1014提供TSSOP30封装。
MX1014内置高精度电压检测电路和延时电路进行电压、电流以及温度的监控，保证Pack安全。 此外，MX1014具有0V充电功能，提升Pack使用寿命。MX1014具有三种工作模式：正常模式、休眠模式和关机模式。当任意电芯处于低容量状态 时， MX1014进入休眠模式来降低系统功耗。
MX1014提供TSSOP30封装。
MX1014特性：
1、高精度电压检测功能：
过充电保护电压 V OV ：3.200V-4.400V (档位 25mV)
过充电保护电压精度：±15mV
迟滞电压：0-400mV
过放保护电压 V UV ：2.0V - 3.6V (档位 100mV)
过放电保护电压精度：±50mV
过放电保护解除迟滞电压：0-1.6V
2、放电过流检测功能：
过流 1 保护电压 V DOC1 ：0.025V-0.350V (档位 25mV)
过流 1 保护电压精度：±10mV
过流 2 保护电压 V DOC2 ：2×V DOC1 (档位 50mV)
过流 2 保护电压精度：±15mV
3、短路检测功能：
短路保护电压 V SC ：4×V DOC1 (档位 100mV)
短路保护电压精度：±15mV
4、充电过流检测功能：
充电流保护电压 V COC ：10mV-50mV (档位 10mV)
充电过流保护精度10mV：±5mV；
20mV-50mV：±10mV
5、断线检测功能
6、电池平衡功能
平衡开启阈值电压：3.2V-4.375V (25mV 一档）
平衡阈值电压精度：±25mV
7、温度检测功能：
充电高温保护温度：50°C
充电高温保护温度精度：±4 °C(Max.)
充电低温保护温度：-5°C
充电低温保护温度精度：±4°C(Max.)
放电高温保护温度：70°C
放电高温保护温度精度：±4°C (Max.)
8、外接电容设置过放电压保护延时、放电过流 1 保护延时以及放电过流 2 保护延时
9、过充电压、过充电流保护延时、短路保护延时以及温度保护延时固定
10、工作电压范围：3V - 80V
工作温度范围：-40°C~85°C
11、集成N-MOSFET 驱动
12、低功耗设计：
正常工作功耗：20 uA (Max.)
休眠模式功耗：3 uA (Max.)
13、MX1014提供TSSOP30封装
14、SEL 管脚选择 11/12/13/14 串应用
MX1014应用
11/12/13/14节锂电池保护芯片
MX1014订购信息
版本序号 | VOVP | VOVR | VBL | VUVP | VUVR | VDOCP | VCOCP | 负载锁定工能 | 断线检测功能 |
MX1014-A | 4.250 | 4.150 | 4.200 | 2.700 | 3.000 | 0.100 | 0.050 | 有 | 有 |
MX1014-B | 3.900 | 3.600 | 3.850 | 2.200 | 2.700 | 0.100 | 0.050 | 有 | 有 |

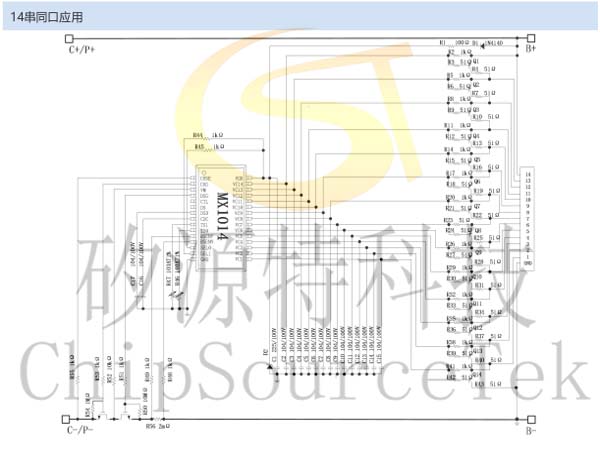

MX1014 14串同口应用图

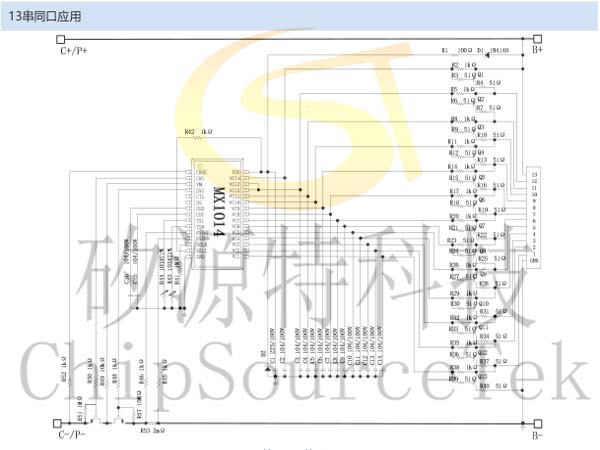

MX1014 13串同口应用图
MX1014 1４串分口应用图
MX1014 14串半分口应用图
MX1014管脚图
MX1014脚位定义图
MX1014功能框图
MX1014管脚图
MX1014脚位定义图
MX1014功能框图
