XPD738

XPD738是一款集成USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0快充协议、华为FCP/SCP/HVSCP快充协议、三星AFC快充协议、BC1.2 DCP以及苹果设备 2.4A充电规范的多功能 USB Type-C 和 Type-A 双端口控制器。
XPD738采用TSSOP16封装，外围简洁，很容易通过USB PD认证测试。

在线咨询

产品详情 资料下载 在线询价

XPD738概述：

XPD738内置的Type-C协议可以支持Type-C设备插入自动唤醒，智能识别插头的正插与反插，并实现连接。XPD738集成的PD协议支持双向标记编码（BMC），集成硬件的物理层协议和协议引擎，无需软件参与编解码。

当Type-C和Type-A其中一个端口接入设备时，Type-C或Type-A端口都可以实现独立的快充功能。当Type-C和Type-A都接入设备时，XPD738会将输出电压降至 5V给设备供电。特别的，当Type-A口一直连接苹果充电线但未接入苹果手机时，Type-C口仍然有快充功能。作为充电器应用时，充电线会经常与充电器连接在一起。XPD738完美解决了 Type-A和Type-C口连接充电线应用时的快充难题。此外，Type-A口充饱关断电流阈值低至 10mA，可支持智能穿戴设备小电流充电。

XPD738通过一路可Sink/Source的电流源，连接到AC-DC或DC-DC的反馈引脚实现动态调节电压。不管是启动还是调压过程，都具备软启动功能，实现电压平顺过渡。

XPD738内建多种保护机制确保设备安全：包括动态过压/欠压/过流保护（可根据设备请求的工作电压/电流按照比例调整保护点）；启动监测（VBUS输出前会监测端口电压是否处于安全状态）。

XPD738集成10mΩ VBUS功率开关管，集成10mΩ电流检测电阻，内置VPWR和VBUS双放电通路，节省了外围器件，发生错误时可以快速关闭输出并恢复到安全状态。

XPD738采用TSSOP16封装，外围简洁，很容易通过USB PD认证测试。

XPD738特性。

通过 USB PD3.0 认证（TID：3479）

支持 USB Type -C 协议

- 配置为 DFP（Source）

- 广播 3A/1.5A 电流

支持 USB Power Delivery（PD）2.0 和 3.0以及 PPS 协议

- 集成完整 PD 分层通信协议

- PDO 可配置：5V，9V，12V，15V，20V

- 输出功率高至 65W

- APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog

支持 Quick Charge 3.0+/3.0/2.0 协议

- 支持小米 CHARGE TURBO 27W 协议

支持华为 FCP/SCP/HVSCP 协议

支持三星 AFC 协议

支持 USB BC1.2 DCP

支持 Apple 2.4A 充电规范

集成恒压（CV）环路控制

集成 10mΩ VBUS 通路功率开关管

集成 10mΩ电流检测电阻

内置 VPWR 和 VBUS 双放电通路

支持线损补偿功能

支持 USB Type-A 和 Type-C 双口工作模式

- 独立工作都有快充，同时工作回 5V

- A 口连接苹果充电线但未接入苹果手机时，C 口仍然有快充

A 口充饱关断电流阈值 10mA，小电流充电

安全性

- 过压/欠压保护

- 过流保护

- 过温保护

CC1/CC2/DP1/DM1/DP2/DM2 过压保护

ESD 特性± 4KV

XPD738采用TSSOP16封装

XPD738应用：

AC-DC 适配器

USB 充电设备

XPD738 AC-DC典型应用简图：

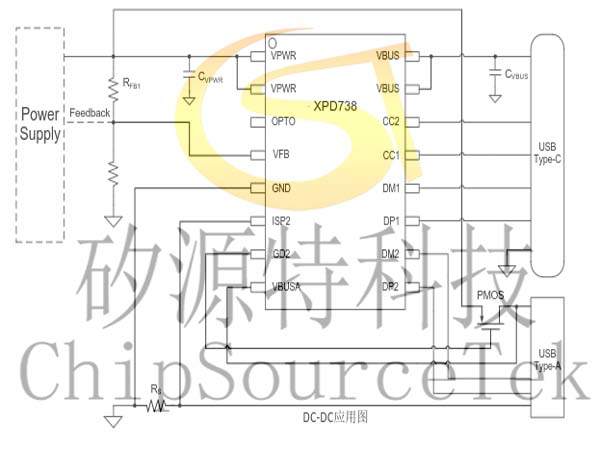

XPD738 DC-DC典型应用简图：

XPD738引脚示意图：

XPD738引脚定义：

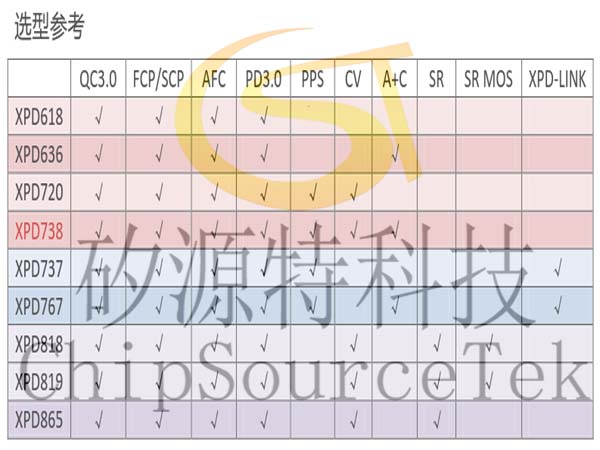

XPD738选型参考：

XPD738功能模块图：

XPD738订购信息：

料号配置	USB Type-C端口PDO和APDO配置	QC配置	印字	封装
XPD738A	PDO : 5V/3A, 9V/2.22A	ClassA	XPD738 XXXXX	TSSOP16 3K/盘
XPD738B	PDO : 5V/3A, 9V/2.22A, 12V/1.67A	ClassA
XPD738BP	PDO : 5V/3A, 9V/2.22A, 12V/1.67A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/1.8A	ClassA
XPD738APS25	PDO : 5V/3A, 9V/2.77A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/2.25A	ClassA
XPD738APS30	PDO : 5V/3A, 9V/2.77A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/2.75A	ClassA
XPD738D30	PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A,20V/1.5A	ClassB
XPD738DP30	PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/2A,20V/1.5A APDO1 : 3.3-11V/3A APDO2 : 3.3-16V/2A	ClassB
XPD738D45	PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/3A,20V/2.25A	ClassB
XPD738DP45	PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A,20V/2.25A APDO1 : 3.3-11V/3A APDO2 : 3.3-21V/2.15A	ClassB
XPD738DP45	PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A,20V/2.25A APDO1 : 3.3-11V/3A APDO2 : 3.3-21V/2.15A	ClassB
XPD738D60	PDO : 5V/3A, 9V/3A, 12V/2.5A, 15V/3A,20V/3A	ClassB
XPD738DP60	PDO : 5V/3A, 9V/3A, 12V/3A, 15V/3A,20V/3A APDO1 : 3.3-11V/3A APDO2 : 3.3-21V/2.85A	ClassB
可定制	可定制
印字说明：第一行， XPD738：芯片型号；第二行， XXXXX：Lot Number，XX：版本信息。注 1：以上料号 A 口默认不开启 SCP，如需要支持 SCP，需要定制，且如果开启为更好兼容 SCP，5V 初始电压需设置为 5.2V ；注 2：QC 支持的最高电压与 PDO 广播的最高电压一致，而与 APDO 广播电压无关。
