在现代电子设备中，音频功率放大器扮演着至关重要的角色。矽源特（ChipSourceTek）推出的CST8110芯片便是专为低电磁干扰（EMI）应用而设计的高性能音频功率放大器。该芯片无需外部滤波器，支持AB/D类切换工作模式，使其在便携式音频产品中表现出色。

一、关断电流（<1uA）

关断电流是指设备在非工作状态下的电流消耗量。矽源特CST8110芯片在关断模式下的电流消耗极低，低于1微安（1µA），这有助于延长电池寿命，特别适用于便携式设备如蓝牙音箱和智能扬声器等。这些设备需要长时间待机，因此低功耗特性显得尤为重要。

二、OCP、OTP、UVLO保护功能

矽源特CST8110集成了许多保护功能，以确保其稳定性和安全性：

1. 过流保护（OCP）：当输出电流超过设定值时，芯片会自动减少输出电流以防止损坏。这对于保护扬声器和其他负载设备非常重要。

2. 过温保护（OTP）：当芯片温度过高时，过温保护功能会启动并降低输出功率或关闭输出，以避免芯片过热损坏。这一功能对于长时间工作的高功率放大器尤其重要。

3. 欠压关断（UVLO）：当电源电压低于设定阈值时，UVLO功能会自动关闭输出，以防止因电压不足导致的性能下降或损坏。这对保证系统在不稳定电源环境下的稳定性非常关键。

三、应用范围

矽源特CST8110广泛应用于各种音频设备，包括：

• 拉杆音箱：便携性强，适合户外活动使用。

• 背包音箱：设计轻便，适合旅行携带。

• 蓝牙音箱：无线连接，使用方便。

• 智能音箱：集成多种智能功能，满足多样化需求。

• 扩音器：适用于公共场合，提供大功率音频输出。

• 大功率蓝牙音箱、声霸：提供强劲音效，适合音乐爱好者。

四、原理框图及引脚说明

矽源特CST8110的原理框图展示了其内部结构和工作流程。主要模块包括输入级、放大级、输出级以及保护电路。每个模块协同工作，确保音频信号的高效放大和传输。

引脚说明

• Ci（隔直电容）：采用0.1µF或更小的电容，进一步消除咔嗒-噼噗声和从输入端耦合进入的噪声。

• Cs（电源去耦电容）：建议使用低ESR（等效串联电阻）小于1µF的电容，当VDD=12V时，为更好地滤除低频噪声，另加一个低ESR贴片电容（不小于10µF）。去耦电容应尽量靠近VDD管脚，最好保持在1.5mm以内。

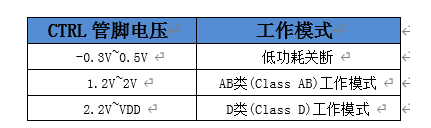

• CTRL管脚：控制功放的开启和关闭，同时通过电平设置配置功放工作在D类或AB类模式。可以通过外置分压电阻控制该管脚的电平。实际应用中通常结合两个GPIO口以及电阻网络实现。例如，SD与AB/D端口的电平值可通过GPIO接口设置为“H”（VIO）或者“L”（GND）。
•

五、PCB设计注意事项

在进行PCB设计时，需要考虑以下几点以优化矽源特CST8110的性能：

1. 电源去耦电容的位置：尽量靠近电源地管脚放置，对不同噪声源和干扰源预留适当的位置。

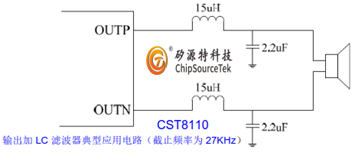

2. 输出电流环路的布局：尽量减小环路面积，无论是磁珠还是由电感和电容构成的滤波器，都应尽可能靠近输出管脚。此部分电路应远离敏感信号线（如音频输入信号线）和其他电路。

3. 走线的优化：地线和电源线应尽量短且宽，以减少电阻和电感。

4. 散热处理：散热片应合理焊接在PCB板的散热区域内，芯片附近区域多铺铜箔以加强散热。

六、电磁兼容性设计

电磁兼容性（EMC）是现代电子设备设计中不可忽视的一个重要方面。为了达到良好的EMC效果，需要注意以下几个方面：

1. 电源滤波：使用磁珠滤波器可以满足大多数EMC要求，但需注意D类功放的开关边沿变化非常快。

2. 地线设计：合理的地线布局可以显著减少电磁干扰。地线应尽量短且宽，形成完整的接地平面。

3. 屏蔽措施：在敏感区域添加屏蔽层或使用屏蔽罩，防止外部干扰进入设备内部。

4. 组件选择：选择低ESR、高频特性好的电容和电阻，以减少不必要的电磁辐射。

5. 布线策略：避免平行布线，特别是高速信号线和电源线，减少互感和串扰。

而言，矽源特CST8110是一款功能强大且灵活的音频功率放大器，适用于多种应用场景。通过合理的设计和优化，可以充分发挥其性能优势，为用户提供高质量的音频体验。
