HAA9811
HAA9811是一款电容式升压，带防破音、AB/D类可切换功能，可以为3Ω的负载提供最高6.5W连续输出功率的单声道音频功率放大器。
HAA9811内置独特的防破音功能，同时还具备动态升压的功能。芯片的全差分输入架构和极高的PSRR有效地提高了HAA9811对RF噪声的抑制能力。
HAA9811提供带散热片的ESOP10L封装。
HAA9811内置独特的防破音功能，同时还具备动态升压的功能。芯片的全差分输入架构和极高的PSRR有效地提高了HAA9811对RF噪声的抑制能力。
HAA9811提供带散热片的ESOP10L封装。
HAA9811概述：
HAA9811是一款电容式升压，带防破音、AB/D类可切换功能，可以为3Ω的负载提供最高6.5W连续输出功率的单声道音频功率放大器。
HAA9811内置独特的防破音功能，可根据输出信号的大小自动调整功放的增益，防止输出发生削顶失真，实现更加舒适的听觉感受，HAA9811还具备动态升压的功能，当输入信号很小的时候电荷泵不升压，为直通模式降低功耗提高效率；当输入信号较大，需要提供更大的动态范围时启动电荷泵升压，在效率和输出功率之间取得完美的平衡。
HAA9811具有极低的关断电流，极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受，同时简化系统调试。
HAA9811提供带散热片的ESOP10L封装。
HAA9811特性：
AB类、D类切换功能
4种防破音可选
动态限流功能，限流范围1.4A~3A自适应调整
自适应升压功能，Charge_pump升压至6.6V
D类输出功率：
－5.8W (VDD=4.2V, RL =4Ω，NCN OFF THD+N=10%)
－6.5W (VDD=4.2V, RL =3Ω，NCN OFF THD+N=10%)
AB类输出功率：
－2W (VDD=4.2V, RL =4Ω，升压关闭 THD+N=10% )
－2.7W (VDD=4.2V, RL =3Ω，升压关闭 THD+N=10% )
工作电压：2.8V to 5.5V
低失真和低噪声
开启、关闭POP-click抑制功能
关断电流（<1uA）
OCP、OTP、UVLO保护功能
HAA9811提供带散热片的ESOP10L封装
HAA9811应用：
扩音器
便携式音箱
插卡音箱
蓝牙音箱

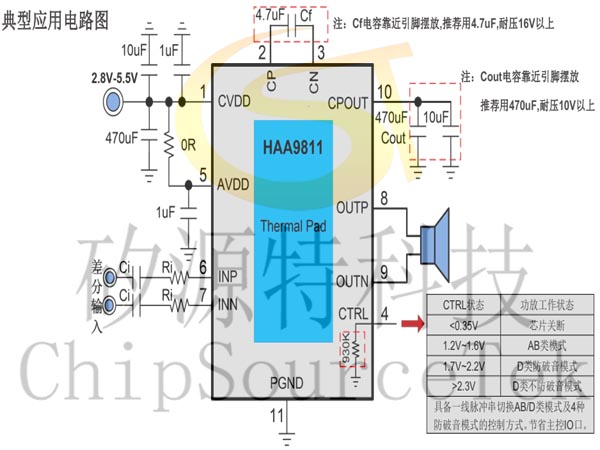

HAA9811典型应用电路图：

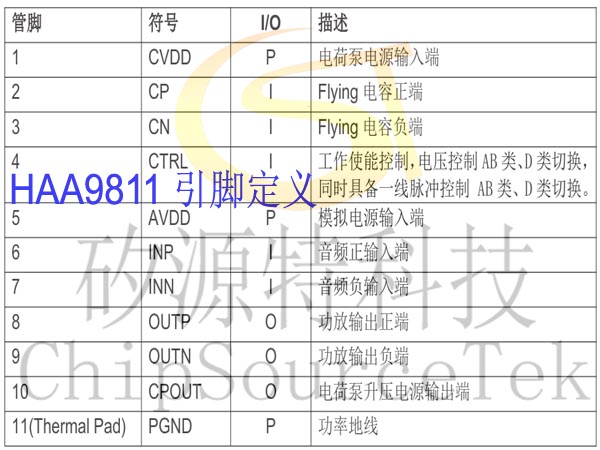

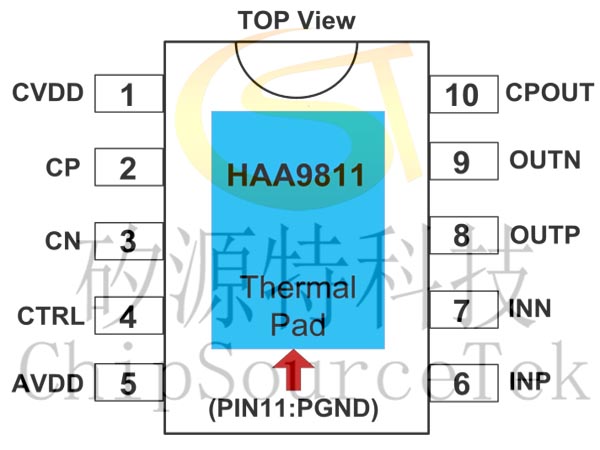

HAA9811引脚分布：
