LTK5328概述:
    LTK5328是一款2X8W内置异步升压音频功率放大器，芯片具有PBTL功能、自适应升压、AGC防破音功能、AB/D类模式切换、自适应同时具备超低底噪、超低EMI。PBTL模式下，可以提供更大功率，达到不同客户的需求。自适应升压在输出幅度较小时升压电路不工作，功放直接由电源供电，当输出较大时内部自动启动升压电路，功放供电电压为升压电压，达到更大的输出功率。
    LTK5328有2种ALC模式可选择，能满足各种不同的需求，并且保护扬声器避免过载而损坏。芯片具有AB/D类切换功能，AB类时可减少功放对FM干扰。全差分结构有效的提高功放对RF噪声抑制。

LTK5328特性:
输入电压范围 2.8V-5.5V
PBTL模式
两种自动增益控制(ALC)
自适应升压
BOOST电感电流可调
无需滤波器D类放大器、低静态电流和低EMI
超低底噪、超低失真
THD+N=10%，VBAT=4.2V，2Ω+33uH负载下提供高达2X8W的输出功率
THD+N=1%，VBAT=4.2V,2Ω+33uH负载下提供高达2X7.3W的输出功率
PBTL模式： THD+N=10%，VBAT=4.2V，4Ω+15UH负载下提供高达 7W 的输出功率
PBTL模式： THD+N=1%，VBAT=4.2V，4Ω+15UH负载下提供高达5.7W的输出功率
短路保护、欠压保护、过温保护

LTK5328应用:
蓝牙音箱、智能音箱
导航仪、便携游戏机
拉杆音箱
智能家居等各类音频产品

LTK5328封装:

芯片型号	封装类型	封装尺寸
LTK5328	ESOP-16

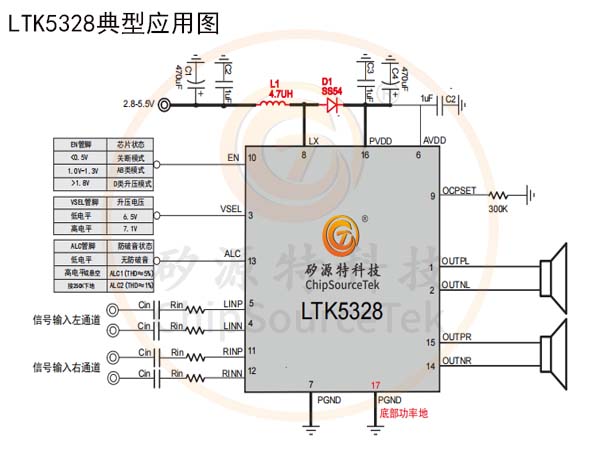

LTK5328典型应用图：

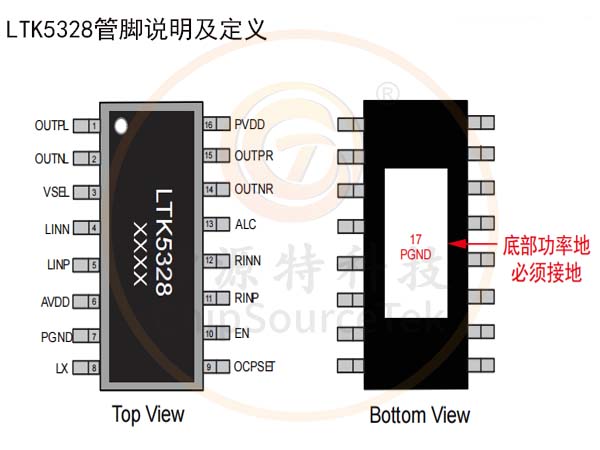

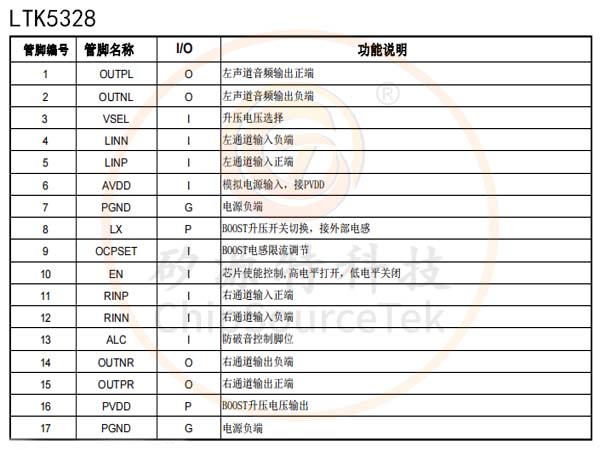

LTK5328管脚说明及定义:

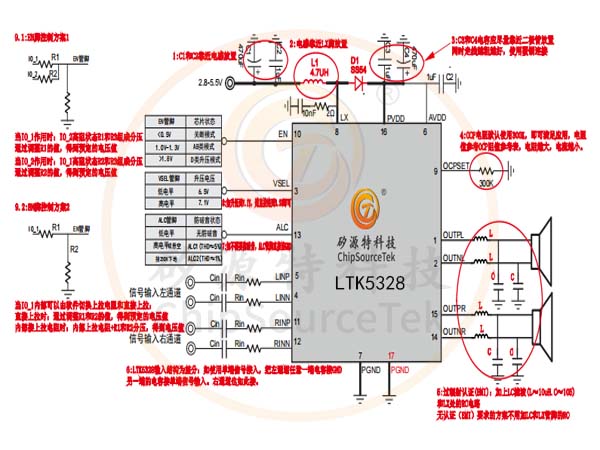

LTK5328芯片外围设计及PCB布局、走线建议事项:

    PVDD端选用470UF/16V插件电容和1UF的陶瓷电容并联，电容尽量靠近PVDD管脚。VBAT端同样选用470UF/16V插件电容和1UF的陶瓷电容并联，电容尽量靠近电感放置。
    BOOST升压电感尽量靠近芯片LX管脚放置 供电脚(SW、PVDD)走线尽量粗，最好使用敷铜来连接网络，如走线或敷铜中必须打过孔应使用多孔连接，并加大过孔内径，不可使用单个过孔直接将电源走线连接，因为大电流会引起较大的压降，会导致压降比较大，对输出功率有较大影响，电源中如存在较大的阻抗甚至影响声音会出现卡顿情况。
    输入电容(Cin)、输入电阻(Rin)尽量靠近功放芯片管脚放置，走线最好使用包地方式，可以有效的抑制其他信号耦合的噪声。
    LTK5328的底部是芯片功率PGND焊盘,必须接地有良好的接触，建议PCB在芯片底部使用大面积开窗敷铜，对芯片散热有很大的帮助， LTK5328输出连接到喇叭的管脚走线管脚尽可能的短，并且走线宽度需在0.5mm以上。
    芯片底部焊盘必须与PCB露铜GND部分连接，因芯片底部和芯片脚位高度存在0.1mm(±0.05mm)的误差高度，在贴片时需要注意适当增加钢网厚度，建议将芯片底部处的钢网增加0.1mm 左右的填充物来增加锡膏厚度，并定期抽测检查锡膏厚度是否能使芯片底部和PCB露铜部分完全贴合。
