升降压芯片

ME3110

    ME3110是一款高效率的同步整流降压DC-DC转换器芯片,输入电压最高可达18V,内部集成两颗低导通电阻的NMOSFET功率开关,低侧开关导通电阻70mΩ,高侧开关导通电阻140mΩ,可支持2A负载电流。当带轻载时芯片工作在PFM模式,当带重载时芯片工作在连续电流的准PWM模式,开关频率500 kHz。芯片采用自适应恒定导通时间控制架构,具有较快的负载瞬态响应。

    芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。

    ME3110提供SOT23-6封装.
    ME3110概述:
        ME3110是一款高效率的同步整流降压DC-DC转换器芯片,输入电压最高可达18V,内部集成两颗低导通电阻的NMOSFET功率开关,低侧开关导通电阻70mΩ,高侧开关导通电阻140mΩ,可支持2A负载电流。当带轻载时芯片工作在PFM模式,当带重载时芯片工作在连续电流的准PWM模式,开关频率500 kHz。芯片采用自适应恒定导通时间控制架构,具有较快的负载瞬态响应。
        芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。
        ME3110提供SOT23-6封装.

    ME3110特性:
    输入电压范围:4.4 V ~ 18 V
    关断电流:10 uA
    静态电流:120 uA
    导通电阻:低侧 70 mΩ,高侧 140 mΩ ? 开关频率:500 kHz
    参考电压值:0.6 V ± 2% ? 逐周期限流保护:峰值限流 5.5 A,谷值限流 3 A
    输出短路保护方式:打嗝模式
    过温保护:160°C

    ME3110应用:
    机顶盒
    液晶电视
    DSL 调制解调器
    数字电视

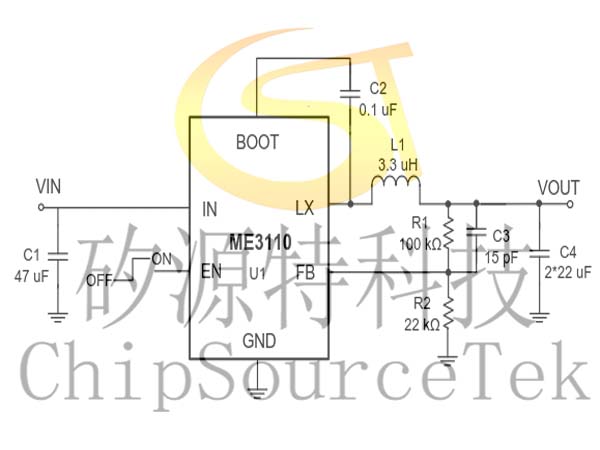

    ME3110典型应用电路图:

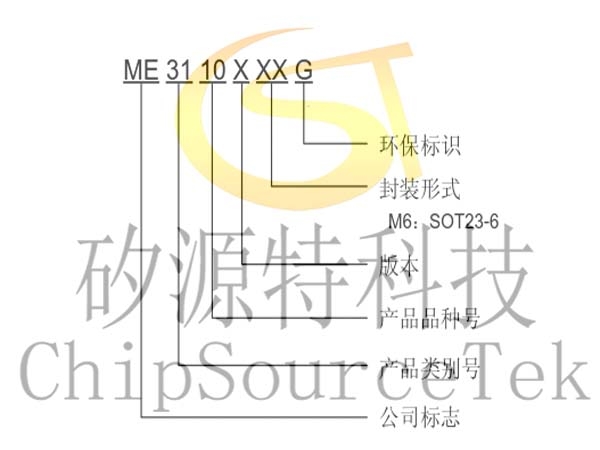

    ME3110选型指南:

    产品型号
    产品说明
    ME3110AM6G
    SOT23-6

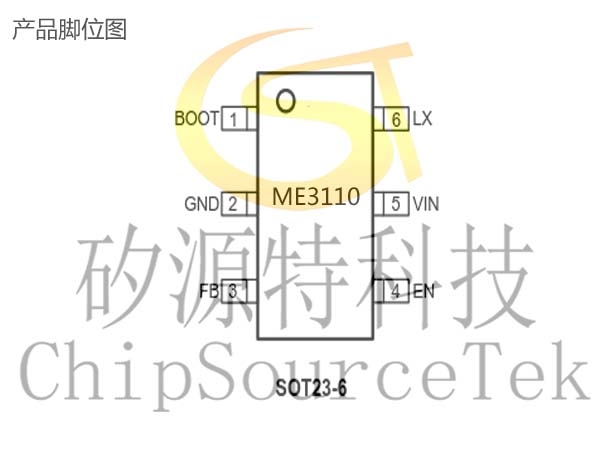

    ME3110脚位图与脚位说明:


    ME3110脚位说明:

    管脚编号
    管脚名
    功能说明
    1
    BOOT
    需要在BOOT和LX间接不小于0.1 uF陶瓷电容,为高侧开关的驱动供电
    2
    GND
    地管脚
    3
    FB
    反馈电压管脚,接误差放大器反向输入端
    4
    EN
    使能输入管脚,输入逻辑高芯片工作
    5
    VIN
    电源输入端,为控制器和转换器开关供电
    6
    LX
    开关节点,接电感

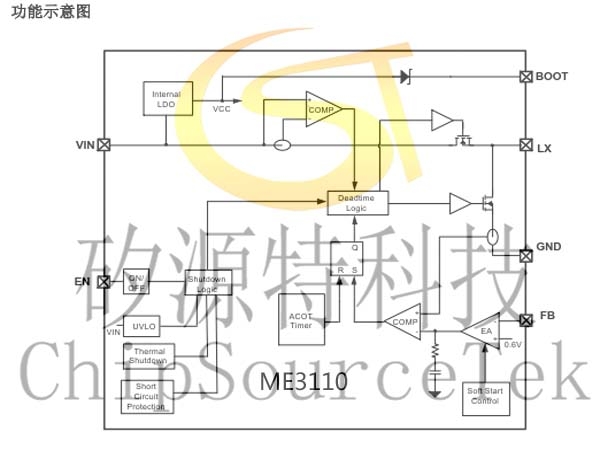

    ME3110功能示意图:
