LTK8002D与CST8002D对比测试报告

发布日期:2021-12-16 点击次数:2736

LTK8002D产品与CST8002D对比测试 下载

测试条件:供电电压5V  负载阻抗4欧姆/8欧姆  采用同一测试PCB板测试

测试设备:音频分析仪ATS-2  滤波器AUX2005直流稳压源PS305 水泥电阻4 万用表

测试人员:张志明

5V下万用表测试LTK8002D静态电流5.25毫安,CST8002D静态电流7.32毫安。


输出功率测试

LTK8002D产品5V 4OHM 10% THD时输出功率为2.79瓦,如下图所示:



CST8002D
产品5V 4OHM 10% THD时输出功率为2.617瓦,如下图所示:



LTK8002D产品5V 8OHM 10% THD时输出功率为1.697瓦,如下图所示:



CST8002D

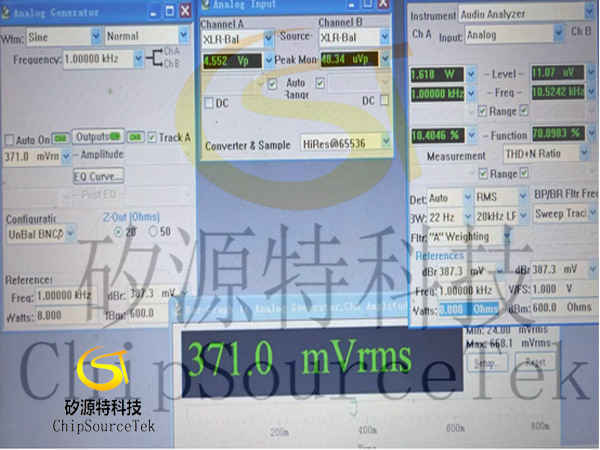

产品5V 8OHM 10% THD时输出功率为1.618瓦,如下图所示:




谐波失真+噪声(THD+N)测试

两个产品谐波失真+噪声(THD+N)测试曲线如下图所示:


图中上面绿色曲线为LTK8002D谐波失真+噪声(THD+N)曲线,谐波失真+噪声(THD+N)相对差一些。用示波器观察,无交越失真的情况。



图中下面黄色曲线为CST8002D谐波失真+噪声(THD+N)曲线,谐波失真+噪声(THD+N)良好,基本都在0.1%左右。用示波器观察,无交越失真的情况。


输出噪声测试

LTK8002D产品A加权的输出噪声为68.45微伏,如下图所示:


CST8002D
产品A加权的输出噪声为72.09微伏,如下图所示:




信噪比测试

LTK8002D产品输出功率1瓦时信噪比-75.16dB,如下图所示:



CST8002D
产品输出功率1瓦时信噪比-74.571dB,如下图所示:



5对比分析

LTK8002D产品与CST8002D对比测试结果来分析,LTK8002D输出功率略大一些,谐波失真+噪声差一点。输出噪声和信噪比两款产品接近。两款产品的参数接近。
