电容式触摸芯片在电容式触摸按键中的应用

发布日期:2021-10-26 点击次数:2758
    电容式感应触摸按键可以穿透绝缘材料外壳8mm(玻璃、塑料等等)以上,准确无误地侦测到手指的有效触摸。并保证了产品的灵敏度、稳定性、可靠性等不会因环境条件的改变或长期使用而发生变化,并具有防水和强抗干扰能力,超强防护,超强适应温度范围。
    电容式触摸按键中应用的电容式触摸芯片通常广泛适用于遥控器、灯具调光、各类开关以及车载、小家电和家用电器控制界面等应用中。电容式触摸芯片内部集成高分辨率触摸检测模块和专用信号处理电路,以保证电容式触摸芯片对环境变化具有灵敏的自动识别和跟踪功能。电容式触摸芯片还必须满足用户在复杂应用中对稳定性、灵敏度、功耗、响应速度、防水、带水操作、抗震动、抗电磁干扰等方面的高体验要求。在典型应用中可无需任何外部器件,也无需软件、程序或参数烧录。电容式触摸芯片应用的开发过程非常简单,最大限度的降低了方案成本。为方便用户在应用中可对触摸键的灵敏度进行自主控制,电容式触摸芯片还特设置了灵敏度控制位。

    电容式感应触摸按键可以穿透绝缘材料外壳8mm(玻璃、塑料等等)以上,准确无误地侦测到手指的有效触摸。并保证了产品的灵敏度、稳定性、可靠性等不会因环境条件的改变或长期使用而发生变化,并具有防水和强抗干扰能力,超强防护,超强适应温度范围。
    电容式触摸按键中应用的电容式触摸芯片通常广泛适用于遥控器、灯具调光、各类开关以及车载、小家电和家用电器控制界面等应用中。电容式触摸芯片内部集成高分辨率触摸检测模块和专用信号处理电路,以保证电容式触摸芯片对环境变化具有灵敏的自动识别和跟踪功能。电容式触摸芯片还必须满足用户在复杂应用中对稳定性、灵敏度、功耗、响应速度、防水、带水操作、抗震动、抗电磁干扰等方面的高体验要求。在典型应用中可无需任何外部器件,也无需软件、程序或参数烧录。电容式触摸芯片应用的开发过程非常简单,最大限度的降低了方案成本。为方便用户在应用中可对触摸键的灵敏度进行自主控制,电容式触摸芯片还特设置了灵敏度控制位。
普通触摸按键与电容感应触摸按键区别:
1、电容式触摸按键不需要人体直接接触金属,可以彻底消除安全隐患,即使带手套也可以使用,并且不受天气干燥潮湿人体电阻变化等影响,使用更加方便。
2、电容式触摸按键没有任何机械部件,不会磨损,无限寿命,减少后期维护成本。

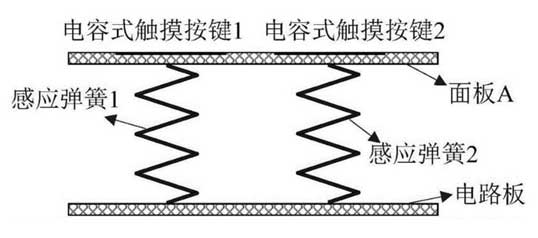

3、电容式触摸按键感测部分可以放置到任何绝缘层(通常为玻璃或塑料材料)的后面,很容易制成与周围环境相密封的键盘。
4、电容式触摸按键面板图案、按键大小、形状任意设计,字符、商标、透视窗LED透光等任意搭配,外型美观、时尚,不褪色、不变形、经久耐用。从根本上解决了各种金属面板以及各种机械面板无法达到的效果。其可靠性和美观设计随意性。
优点:
1、电容触摸开关对于各种环境条件具有出色的免疫性,包括耐受电磁干扰 。具有一系列高附加值的功能特点,包括定制背光功能、离散按钮、直线滑块,以及转轮。
2、电容触摸开关可良好结合手套和触笔使用,提供不锈钢、铝和其他金属或非金属材料的覆盖层,并且可以提供压花按键或盲文设计。
3、电容触摸开关在手指之类的导电物体进入电场后,电容开关可以加以识别。玻璃、金属和搪瓷涂层的基片,以及钢化玻璃、聚碳酸酯、聚酯或腈纶材料的覆盖层可以实现流线型的电容开关设计,并且方便清理。电容开关能够以更高的经济性和效率来过渡到一键控制功能。
4、电容触摸开关是一种透明的导电聚合物涂层,在要求高度严格的开关应用中良好的结合了导电性、透光率,以及无限的手指控制次数。

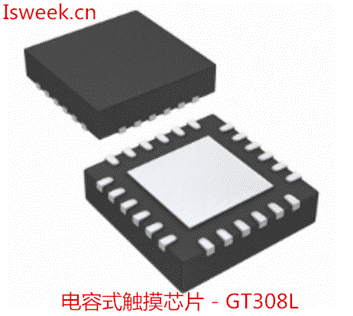

    这里小编推荐工采网代理韩国GreenChip的电容式触摸芯片 - GT308L,GT308L是绿色触控3TM电容触控产品之一传感器系列。特别是GT308L可以做电容传感有8个通道下绿色触摸3TM发动机运行。多亏了这款划时代的GreenTouch3TM引擎,应用程序将会更强大和无问题的EMC, EMI, H/W变化,电压干扰、温度漂移、湿度漂移等。特别是,它不产生任何问题的CS和EFT噪声环境发生在任何触摸应用程序。
    电容式触摸芯片 - GT308L提供8个LED驱动和16步调光控制器。OUT1~8引脚可用于PWM输出,用于LED调光控制。这是非常经济的解决方案,当LED反馈之所以需要是因为LED控制没有额外的材料成本。对于触摸输出结果,可通过I2C或1:1直接输出接口实现被使用。I2C接口可能是有用的MCU IO或应用程序中的连接器资源不够。
    GT308L可应用于较宽的供电电压范围2.5 v至5.5 v。它有CTRL大头针来选择灵敏度选项和I2C总线从地址通过使引脚连接到VDD, GND和开放。
    触控芯片技术的出现,使按键的方式也出现了巨大的变化,按键操作变的更加灵活舒适,按键面板也变地更加时尚亮丽。触控按键以其独特的优势正被越来越多的产品所采用。
    随着触控技术的不断发展,触控芯片的可靠性和实用性也将进一步提高,使得触控芯片的使用也就更加广泛。目前触控芯片集成度已越来越高,触控芯片既可以做主MCU也可以做触摸按键,这就使的触控芯片的性价比更高,成本更低,由此可见,触控芯片的应用将会越来越广泛。
