内置升压音频功放IC选型

发布日期:2021-09-30 点击次数:2885
    针对目前蓝牙便携式音箱多以单节锂电池的供电现实,由于输入电压的限制,音箱的输出功率很难有实质的提升。终端市场渴望音频功放能够突破电源的限制,为蓝牙音箱提供足够的输出功率。深圳市矽源特科技有限公司推出内置BOOST升压,内置BOOST D类、AB/D类切换、防破音功能,等一系列的内置升压功放,提供极致的音质体验。


1: HAA9811是一款电容式升压,带防破音、AB/D类可切换功能,可以为3Ω的负载提供最高6.5W连续输出功率的单声道音频功率放大器。
     HAA9811内置独特的防破音功能,可根据输出信号的大小自动调整功放的增益,防止输出发生削顶失真,实现更加舒适的听觉感受, HAA9811还具备动态升压的功能,当输入信号很小的时候电荷泵不升压,为直
通模式降低功耗提高效率;当输入信号较大,需要提供更大的动态范围时启动电荷泵升压,在效率和输出功率之间取得完美的平衡。
     HAA9811的全差分输入架构和极高的PSRR有效地提高了HAA9811对RF噪声的抑制能力。
    HAA9811具有极低的关断电流,极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
    HAA9811提供带散热片的ESOP10L封装。


2:HAA6801是一款内置BOOST升压模块,带2种防破音、AB/D类可切换功能,可以为2Ω的负载提供最高2x10W 连续输出功率的双声道音频功率放大器。
    HAA6801内置独特的防破音功能,可根据输出信号的大小自动调整功放的增益,防止输出发生削顶失真,实现更加舒适的听觉感受。
    HAA6801的全差分输入架构和极高的PSRR有效地提高了HAA6801对RF噪声的抑制能力。
    HAA6801具有极低的关断电流,极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。HAA6801提供带散热片的ESOP16封装。

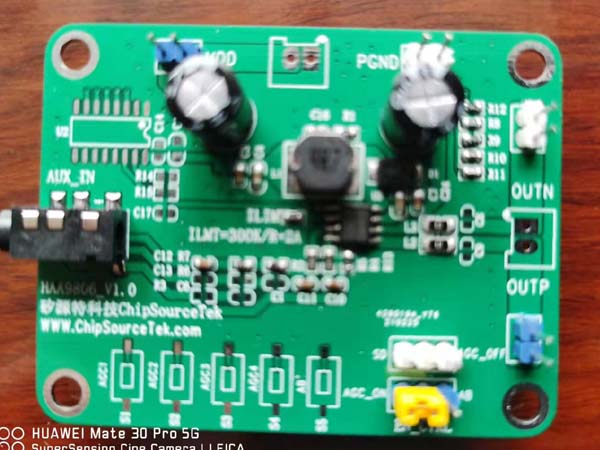

3:    HAA9806是一款内置BOOST升压模块,带防破音、AB/D类可切换功能,可以为2Ω的负载提供最高10W连续输出功率的单声道音频功率放大器。
    HAA9806内置独特的防破音功能,可根据输出信号的大小自动调整功放的增益,防止输出发生削顶失真,实现更加舒适的听觉感受。
    HAA9806的全差分输入架构和极高的PSRR有效地提高了HAA9806对RF噪声的抑制能力。
    HAA9806具有极低的关断电流,极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
    HAA9806提供带散热片的ESOP8封装


4: HAA9809自适应电荷泵升压 自适应电荷泵升压,4 种防破音可选,AB 类/D 类切换,5.4W单声道音频功率放大器
    HAA9809是一款电容式升压,带防破音、AB/D类可切换功能,可以为4Ω的负载提供最高5.4W连续输出功率的单声道音频功率放大器。
    HAA9809内置独特的防破音功能,可根据输出信号的大小自动调整功放的增益,防止输出发生削顶失真,实现更加舒适的听觉感受,HAA9809还具备动态升压的功能,当输入信号很小的时候电荷泵不升压,为直通模式降低功耗提高效率;当输入信号较大,需要提供更大的动态范围时启动电荷泵升压,在效率和输出功率之间取得完美的平衡。
    HAA9809独特的单端输入架构和极高的PSRR有效地提高了HAA9809对RF噪声的抑制能力。HAA9809具有极低的关断电流,极大的延长系统的待机时间。OCP、OTP、UVLO保护功能增强系统的可靠性。开启、关闭POP-click抑制功能改善了系统的听觉感受,同时简化系统调试。
    HAA9809提供带散热片的ESOP8L封装


5:    HAA9801是一款电容式升压,带防破音、AB/D类可切 换功能,可以为3Ω的负载提供最高5.8W连续输出功 率的单声道音频功率放大器。
    HAA9801内置独特的防破音功能,可根据输出信号的 大小自动调整功放的增益,防止输出发生削顶失真, 实现更加舒适的听觉感受,HAA9801还具备动态升压 的功能,当输入信号很小的时候电荷泵不升压,为直 通模式降低功耗提高效率;当输入信号较大,需要提 供更大的动态范围时启动电荷泵升压,在效率和输出 功率之间取得完美的平衡。
    HAA9801的全差分输入架构和极高的PSRR有效地提 高了HAA9801对RF噪声的抑制能力。
    HAA9801具有极低的关断电流,极大的延长系统的待 机时间。OCP、OTP、UVLO保护功能增强系统的可 靠性。开启、关闭POP-click抑制功能改善了系统的听 觉感受,同时简化系统调试。
    HAA9801提供带散热片的ESOP16封装
