什么是差分信号？差分信号与单端信号的区别
发布日期:2024-05-19
点击次数:120
差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法（单端信号），差分传输在这两根线上都传输信号，这两个信号的振幅相等，相位相反。在这两根线上传输的信号就是差分信号。
差分信号和普通的单端信号走线相比，最明显的优势体现在以下三个方面：
抗干扰能力强，因为两根差分走线之间的耦合很好，当外界存在噪声干扰时，几乎是同时被耦合到两条线上，而接收端关心的只是两信号的差值，所以外界的共模噪声可以被最大程度抵消。
能有效的抑制EMI，同样的道理，由于两根信号的极性相反，他们对外辐射的电磁场可以相互抵消，耦合的越紧密，泄放到外界的电磁能量也越少。
时序定位精确，由于差分信号的开关变化是位于两个信号的交点，而不像普通单端信号依靠高低两个阈值电压判断，因而受工艺，温度的影响小，能降低时序上的误差，同时也更适合于低幅度信号的电路。目前流行的LVDS就是指这种小振幅差分信号技术。
差分信号与单端信号的区别

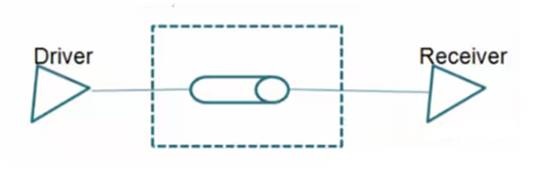

单端信号指的是用一个线传输的信号，一根线没参考点怎么会有信号呢？参考点就是地啊。也就是说，单端信号是在一跟导线上传输的与地之间的电平差。那么当你把信号从A点传递到B点的时候，有一个前提就是A点和B点的地电势应该差不多是一样的。

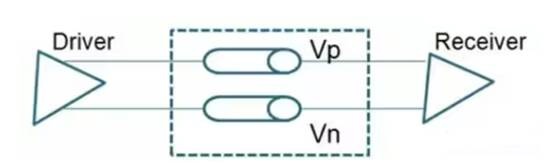

差分信号指的是用两根线传输的信号，传输的是两根信号之间的电平差。当你把信号从A点传递到B点的时候，A点和B点的地电势可以一样也可以不一样，但是A点和B点的地电势差有一个范围，超过这个范围就会出问题了。
一个差分信号是用一个数值来表示两个物理量之间的差异。从严格意义上来讲，所有电压信号都是差分的，因为一个电压只能是相对于另一个电压而言的。在某些系统里，系统地被用作电压基准点。当地当作电压测量基准时，这种信号规划被称之为单端的。我们使用该术语是因为信号是用单个导体上的电压来表示的。

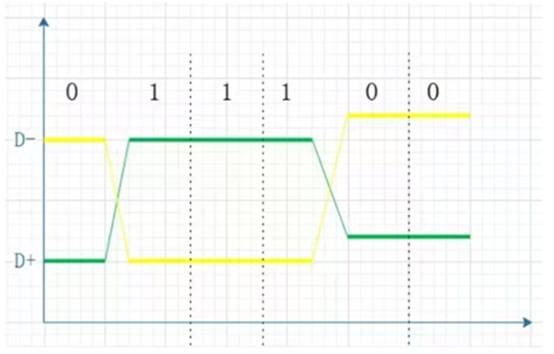

另一方面，一个差分信号作用在两个导体上。信号值是两个导体间的电压差。尽管不是非常必要，这两个电压的平均值还是会经常保持一致。我们用一个方法对差分信号做一下比喻，差分信号就好比是跷跷板上的两个人，当一个人被跷上去的时候，另一个人被跷下来了 - 但是他们的平均位置是不变的。继续跷跷板的类推，正值可以表示左边的人比右边的人高，而负值表示右边的人比左边的人高。0 表示两个人都是同一水平。这两个跷跷板用一对标识为V+和V-的导线来表示。当V+》V-时，信号定义成正极信号，当V+《V-时，信号定义成负极信号。
