DC-DC芯片FB分压电阻电路设计
发布日期:2024-04-07
点击次数:186
在使用到DCDC芯片电路设计时会遇到计算分压电阻问题,下面简单介绍下如何计算

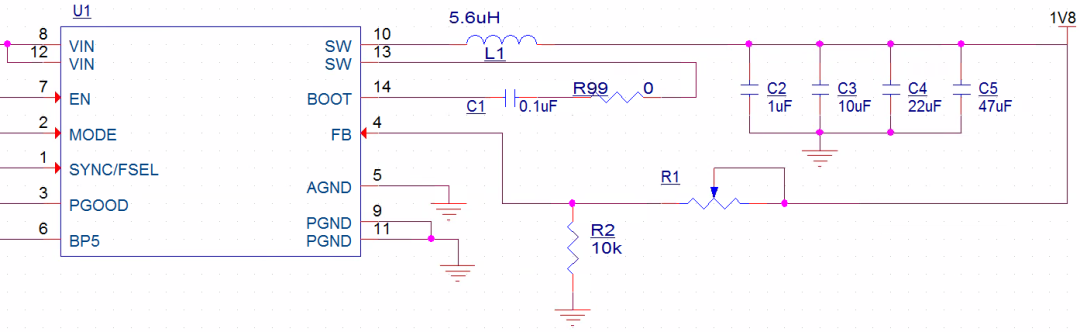

如下电路,输出电压为Vout=1.8V
![](/web/userfiles/article/Design/20240406-2.png)
查询芯片VFB电压为多少
![](/web/userfiles/20240406-3.png)
datasheet上查到VFB电压VFB=0.5V
计算公式如下
![](/web/userfiles/20240406-4.png)
R1通常选用可调电阻,50K或200K等等都可以。R1选定值后,计算R2公式如下:
![](/web/userfiles/20240406-5.png)
