什么是LDO?LDO的工作原理

发布日期:2024-03-12 点击次数:261
    低压差稳压器(LDO)是一种常用的电压稳压器件,用于将输入电压稳定为较低的输出电压。以下是关于LDO的一些要点:
1. 工作原理
    LDO通过内部的反馈回路来维持输出电压稳定,即使输入电压发生变化。
    当输入电压高于输出电压时,LDO会调节其内部晶体管的导通状态,以减少电压差并保持输出电压稳定。
2. 特点
    低压差:LDO能够在输入和输出电压之间提供较小的电压差,适用于需要较低输出电压的应用。
    稳定性:LDO具有良好的稳定性和响应速度,对输入电压和负载变化有较好的调节能力。
    简单设计:相对于其他类型的稳压器,LDO的设计比较简单,因此成本相对较低。
3. 应用领域
    LDO广泛应用于各种电子设备中,如移动设备、通信设备、工业控制系统等,用于提供稳定的低压电源。
    在集成电路中,LDO也常用于为芯片提供稳定的工作电压。
4. 优势
    简化电路设计:由于LDO本身具有稳定性并且不需要外部元件(如电感等),因此可以简化整体电路设计。
    低噪声:相比其他稳压器件,LDO通常具有较低的输出噪声,适用于对信号干扰要求较高的场合。

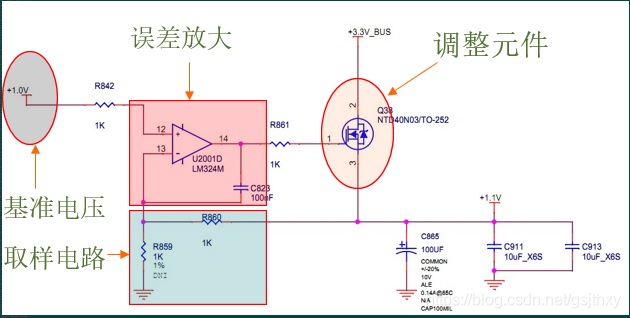

LDO的工作原理可以分为以下几个关键步骤:
    基准电压源:LDO内部包含一个基准电压源,用于提供一个稳定的参考电压。
    误差放大器:LDO中包含一个误差放大器,用于比较输出电压和基准电压之间的差异,并产生一个误差信号。
    控制开关:误差放大器的输出信号被用来控制内部的控制开关,这个开关控制着LDO内部的晶体管的导通状态。
    调节晶体管:根据误差放大器的输出信号,LDO内部的晶体管会自动调节以改变通过它的电流,从而调整输出电压。
    当输入电压发生变化时,误差放大器会感知到输出电压的变化,并产生相应的控制信号,从而使得LDO内部的晶体管调整以保持输出电压稳定。这种负反馈机制使得LDO能够在一定范围内自动调节,对输入电压和负载变化有较好的调节能力,从而确保稳定的输出电压。
