单Type-C接口可充可放移动电源方案

发布日期:2023-10-29 点击次数:657
    随着Type-C的普及和推广,目前市面上的移动电源正在慢慢淘汰micro-USB接口,逐渐都更新成了Type-C接口,micro-USB接口从2007年上市,已经陪伴我们走过十多个年头,自从2015年Type-C登场,micro-USB也开始渐渐淡出我们的视野,手机接口逐渐换成了Type-C接口,市面上的配件也都开始支持Type-C接口。

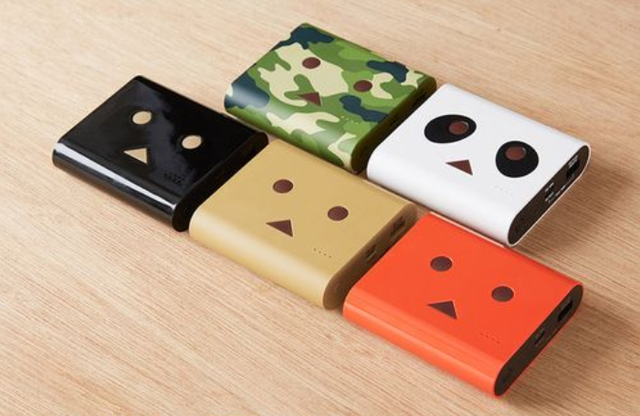

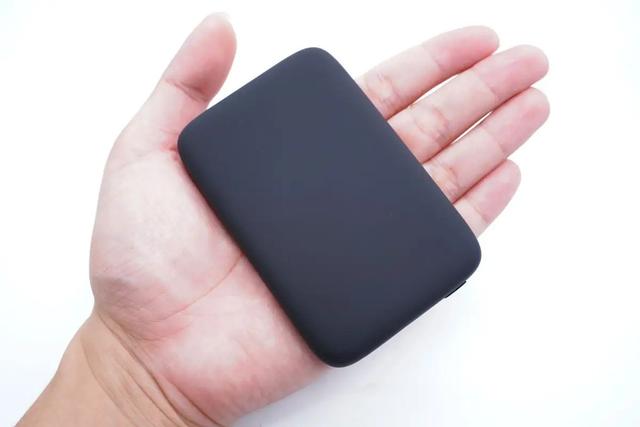

    智能设备可以说给我们生活带来了巨大的变化,在娱乐设备丰富的同时,人们也产生了充电焦虑,出门总担心电量不够用,所以移动电源很好的填补了这块空缺,在旅行出差的时候,很好的增加了不少续航能力。

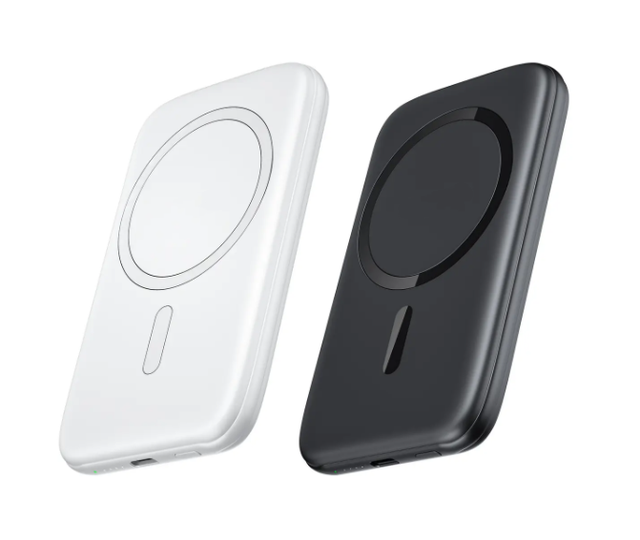

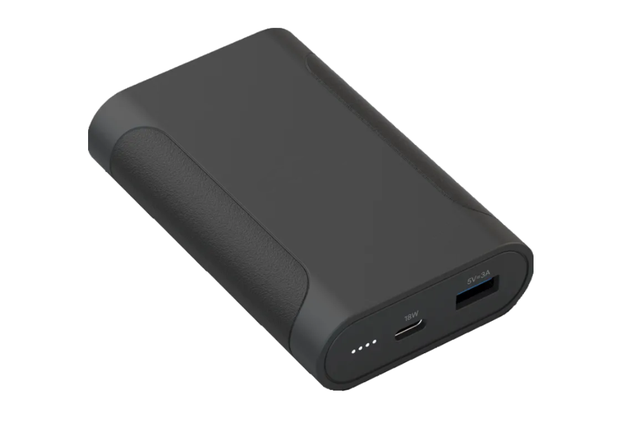

    老款的移动电源一般为两个接口,一个micro-USB作为输入,一个USB-A母座作为输出,现在Type-C推出,完全可以一个Type-C接口做输入输出,节省了空间还支持快充,而且还加入了磁吸无线充电,小身材的同时功能也很全面。
    充电宝的市场一直都处于不错的趋势,因为智能设备层出不穷,而且基本统一Type-C接口,一个PD充电宝,能给大部分设备供电。接下来我们看看,单Type-C接口如何实现可充电可放电?在PD协议里,设备是可以通过CC通讯识别的,当接入的是手机,CC识别为sink插入,那就放电给手机充电;当接入的是适配器,CC识别为source插入,那就接收适配器的供电。
    我们了解到一颗名为LDR6035的PD协议芯片, 就是专为单Type-C接口可充电可放电设计的,作为一颗DRP芯片,在不同的使用场景下,通过CC通讯识别插入的设备不同会自动切换DFP/UFP,这使得移动电源省去了多个接口的成本,产品设计也可以更简约。

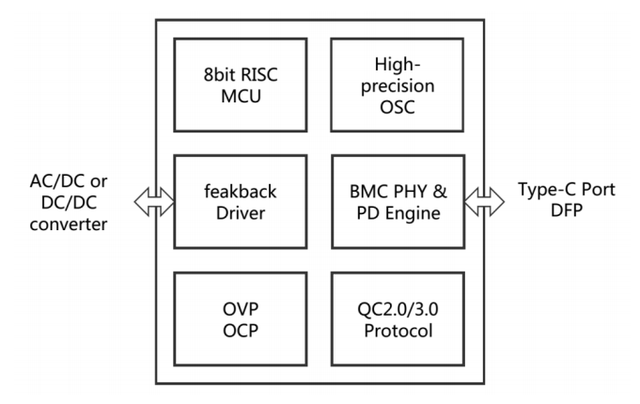

    LDR6035是乐得瑞科技针对 USB Type-C 标准中的 Bridge 设备而开发的 USB-C DRP 接口 USB PD 通信芯片。 可以实现切换 Data Role 功能,提供予智能设备(电脑,平板,手机) PDO 及 REQUEST 协商,自动进行 DR_SWAP 转为 UFP 模式。
LDR6035特点:
    1.SSOP-16 封装,外围精简
    2.支持 USB PD 2.0,兼容 USB PD 3.0
    3.提供予设备5V PDO 及 REQUEST 协商
    4.自动进行 DR_SWAP 转为 UFP 模式
主要应用场景:
    1.USB TYPE-C 移动电源
    2.USB Type-C 智能设备

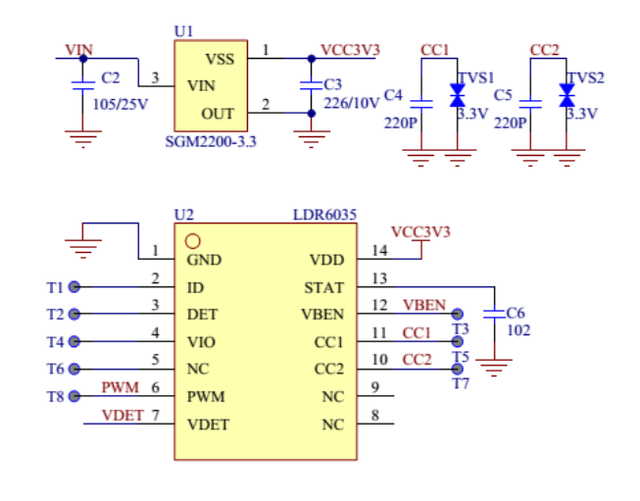

参考方案部分原理图如下:






















免责声明: 本文章转自其它平台,并不代表本站观点及立场。若有侵权或异议,请联系我们删除。谢谢!
