BTL音频功放IC的自倒相电路分析

发布日期:2023-05-23 点击次数:1024
    在BTL音频功率放大器集成电路中,要给两组功率放大器输入大小相等、相位相反的信号,获得这两个信号的方法有以下几种。AVL18K02200
    (1)采用分立电子元器件的分负载放大电路,以从集电极和发射极上输出两个信号。
    (2)在BTL音频功率放大器集成电路内电路中设置一个信号衰减电路,从一组功率放大器输出引脚取出一部分信号,经衰减后从反相输入端加到另一组功率放大器的输入引脚。

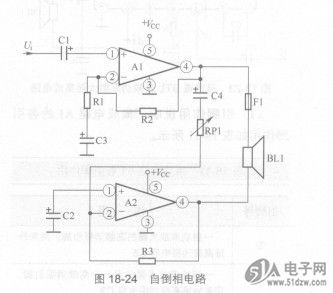

    (3)采用外电路方式进行信号衰减和倒相,如图18-24所示就是这种形式的单声道BTL音频功率放大器。电路中的Al和A2是两个单声道的OTL音频功率放大器集成电路,由于内电路中没有衰减电路,所以要用外接衰减电路的方法。BLI
图18-24  自倒相电路
    电路中,集成电路Al和A2分别构成BTL功率放大器的两组放大电路,输入信号U经C1耦合,从Al的信号输入引脚①脚送入Al中放大,Al信号输出引脚⑧脚输出信号的一部分经C4耦合和可变电阻器RP1从A2的反相输入引脚②脚送入A2的内电路中进行放大,从其    ④脚输出。Al和A2的④脚是这一放大器的两个信号输出引脚。
    电路中Al的信号输出引脚④脚与Al的信号输入引脚①脚信号相位相同,A2的反相信号输入引脚②脚与A2的信号输出引脚④脚信号相位相反,这样Al的信号输出引脚④脚和A2的信号输出引脚④脚信号相位相反。
    调整可变电阻器RP1的阻值大小,可以改变送入集成电路A2的反相信号输入引脚②脚的信号大小。通过调整可变电阻器RP1的阻值,使输入集成电路A2的反相信号输入引脚(勤跚拘信号与输入Al信号输入引脚①脚的信号大小相等。
