电容开关知识详解

发布日期:2023-05-17 点击次数:1027

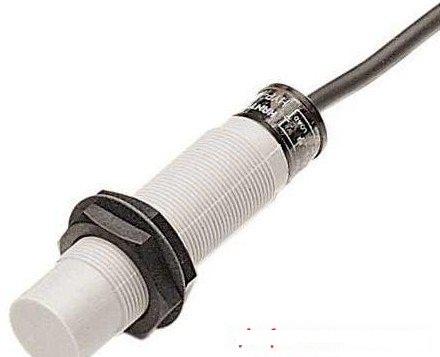

    电容开关是一种高度智能化的物位测量产品,原理是采用先进的射频电容技术,通过几班电容的变化来测定物位并具有报警开关的开关器件。有单点、双点、三点、四点可供选择。
    电容开关的主要特点
    采用数据存储技术,断电后参数不丢失,可保存数据长达10年。
    采用射频电容测量及微控制器技术,可以检测固体颗粒、粉料和液体(包括导电介质和非导电介质)尤其是可测量强腐蚀性介质;测量温度可达180℃,耐压可达4MPa.
    能克服探头上粘附层及物料喷溅对测量的影响。在这些场合,均不会产生误动作。
    只需按动设定按键,即可完成报警点的设置。设定按键还具有防振动特点,避免报警点被不必要地修改。
    上限报警方式和下限报警方式可灵活设置。
    采用聚四氟乙烯保护探极,适用于高温、高压环境。
    电容开关的主要参数
    环境温度:-30~70℃;
    环境湿度:≤95%RH;
    防护等级:IP65;
    电源:220V.AC±10%或24V.DC±15% ;
    继电器触点容量:220V.AC/3A或24V.DC/5A;
    相对介电常数:ε≥1.6;
    延迟时间:0、2、4、8、1 6、3 2秒;
    功耗:≤1W;
    防爆等级:ExdⅡCT4
    电气接口:M20×1.5;
    探极长度:350mm或由用户指定;
    过程温度:普通-20~80℃;高温-25~180℃;
    过程压力:-0.1~4.0MPa.
    电容开关的原理
    电容开关采用射频电容技术,将容器内的物位变化量转换成电容变化量,探极作为电容的一个极板,容器壁(或辅助探极)作为另一个极板,通过电子插件把电容量的变化转换成脉冲频率的变化,由微控制器来完成报警点的设定和报警动作的实现。它克服了以往传统测量方式(如充放电法等)报警精度低、调校步骤复杂给用户带来的不便,通过一只设定按键来确认报警点,并将此报警点长期存储。若需改变报警点,只需重新设定即可。
    电容开关的安装
    电容开关安装时应根据探极的不同形式及现场情况采取顶装(从仓顶垂直安装)或侧装(仓壁侧面安装)。
    1、顶装时,应选择能避开进料时物料冲击的位置安装,与仓壁距离应大于200mm.侧装时应向下倾斜20~30°,以免探极严重挂料。
    2、拆装物位开关时,不要用手抱住壳体拧动,应使用扳手拧动过程连接件。
    3、无辅助探极时,应保证物位开关壳体与金属容器良好接触(<1Ω)。
    电容开关的应用
    电容开关广泛适用于石油、化工、电力、冶金、机械、食品、制药、饲料 等行业的液体、粉料及固体的料位测量与控制。
