最简单实用的高低音提升线路

发布日期:2023-04-24 点击次数:1066
    音响圈的朋友都知道,出色的音觉感受要结合喇叭、腔体反复调试。少了低音就仿佛少了灵魂,声音飘忽。少了高音就没有音量,即使功率大,在听觉上也总感觉响度不够。而中音缺乏就会让声音不通透,人声混杂。正所谓“门外摇头需求者,门内苦煞调音人”。
    调音借助DSP等手段越来越精细化,但是还有很多应用,受到成本、腔体、结构等限制,调音电路是要求简单化,这里就列一些最简单、实用的高低音电路。

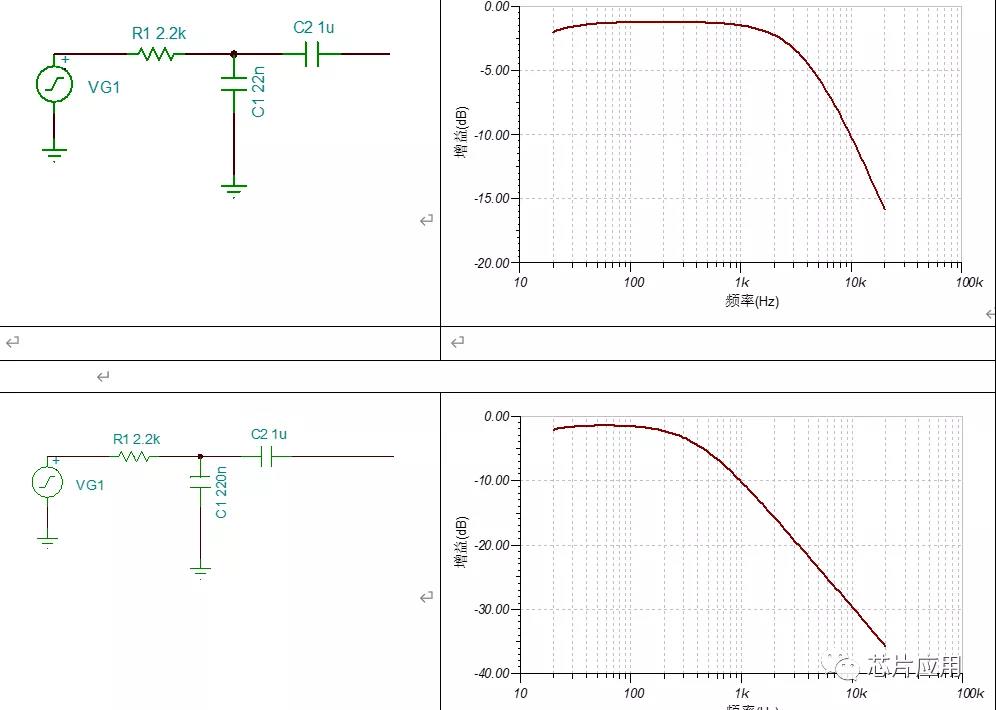

(1)简单的RC低音电路

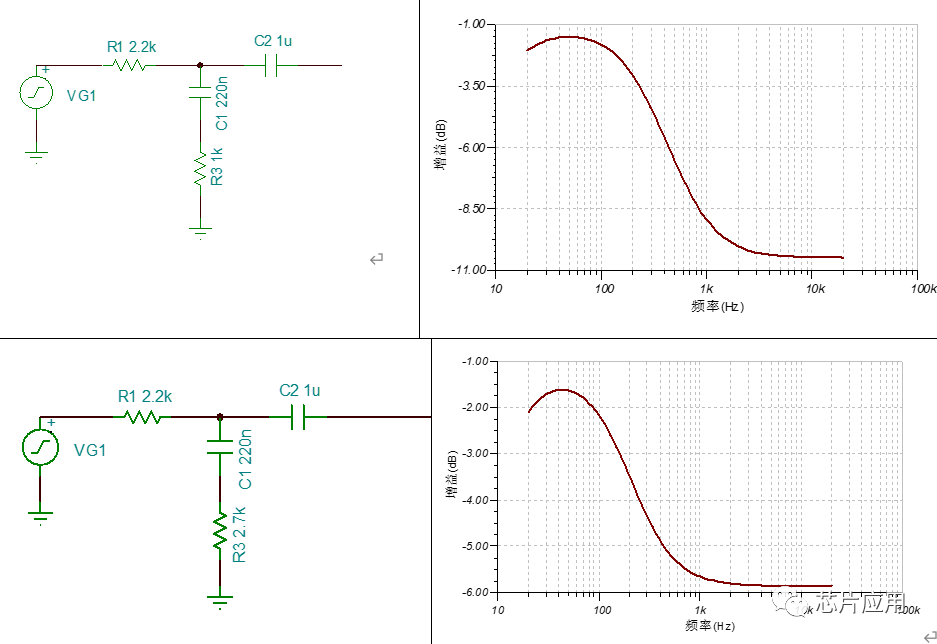

    这组电路是最简单的低通,缺点是中高频衰减过快。因此可以稍作优化如下:

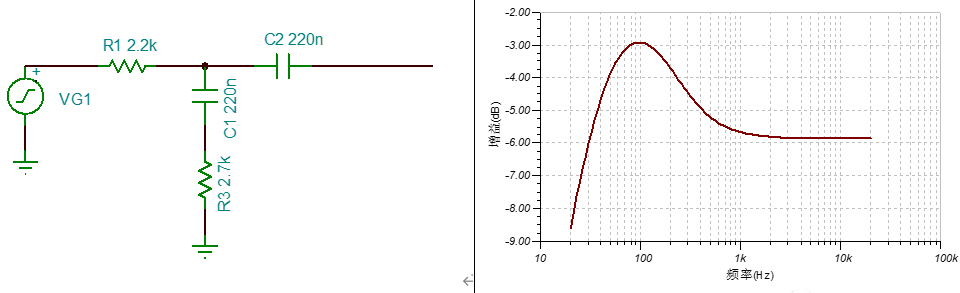

    以上例子为了充分展现频响曲线,部分参数实际中并非合理,例如往往低频不会大幅提高,以免喇叭不能发出低音而只有浑浊,没有低音,可优化如下:

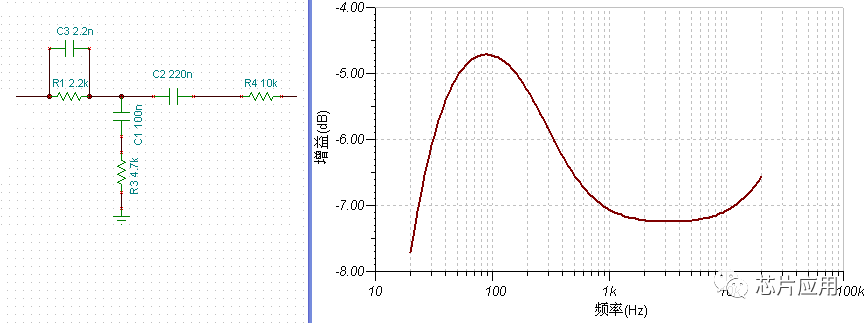

     (2) 最简单的高音RC电路

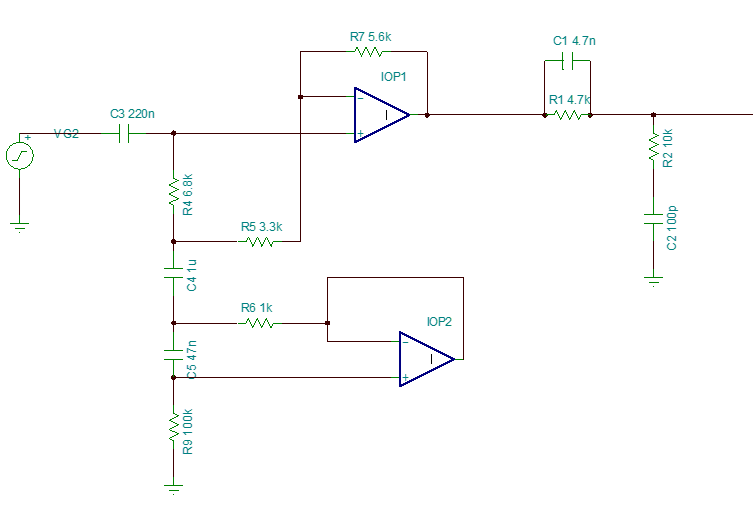

    (3)运放+RC
    简单的RC滤波不能满足调音需求的话,可以考虑加运放。

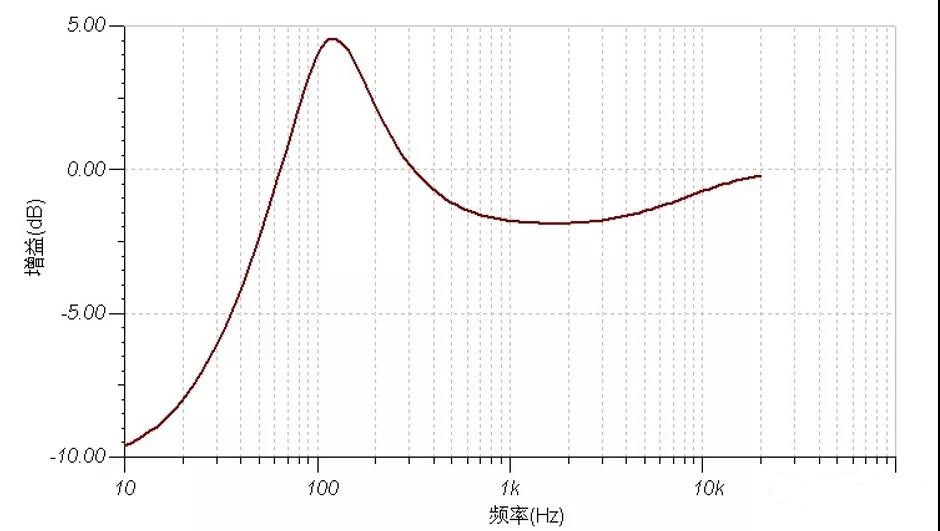

    效果图如下:
    以上抛砖引玉的介绍一些小电路,希望有兴趣的朋友也提供一些你们常用的调音方法,大家一起分享。
