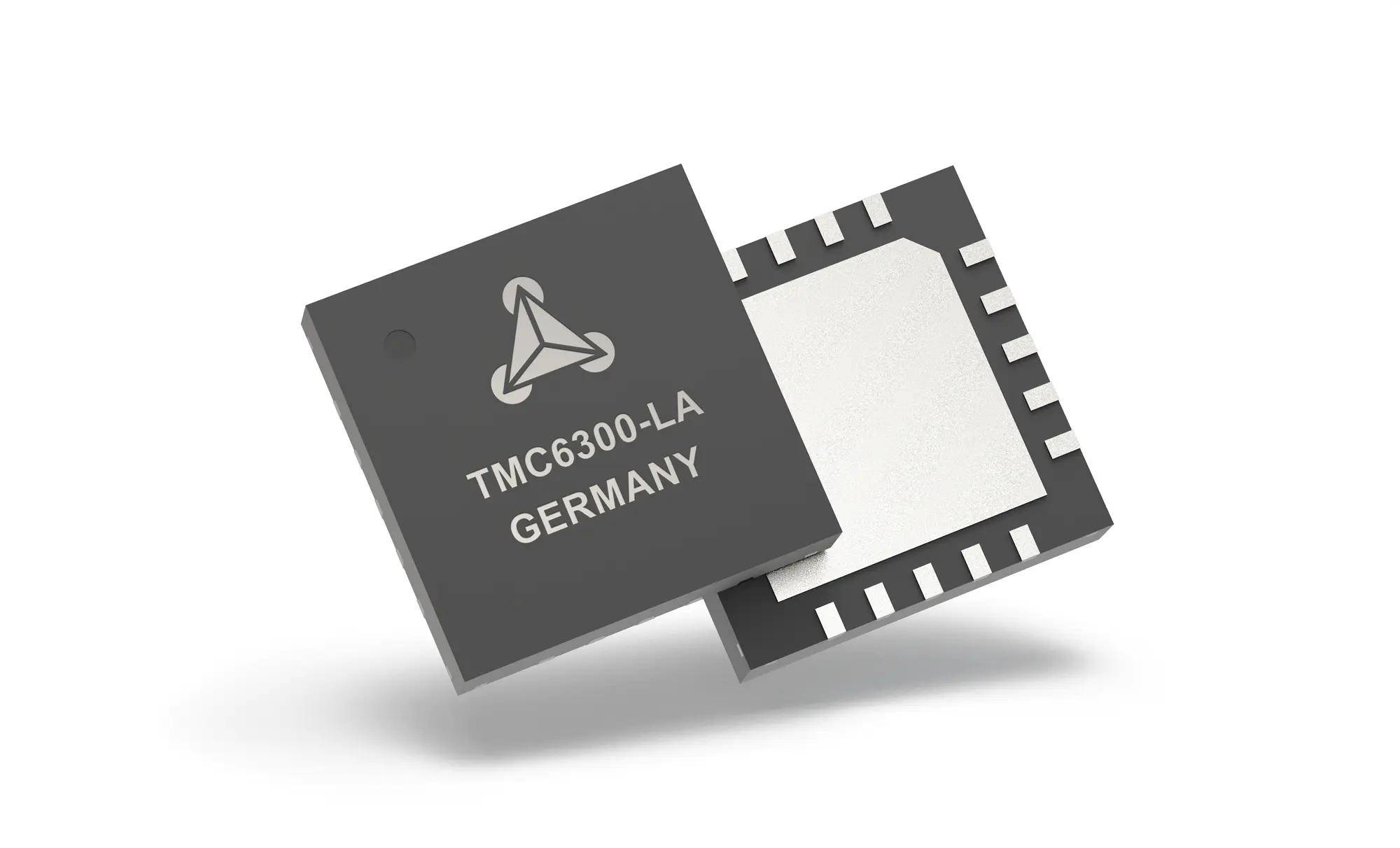

TMC6300高速静音微型直流无刷电机驱动IC

发布日期:2023-02-11 点击次数:1326
简介
    从一个单一的锂离子电池或双AA电池的TMC6300是最适合于电池的工作供电设备。操作BLDC电机与块或sinecommutation使用从CPU 6线控制。集成功率MOSFET的手柄电机电流高达2A。保护和诊断功能,支持强大和可靠的操作。其最好的一流的导通电阻和超低待机电流集成充电泵确保最佳的效率,即使在低电源电压和最长的电池寿命。
    电池供电;微型BLDC/PMSM;内置MOS;三个半桥控制;超低待机超低功耗,高效、精确
    TMC6300采用单节锂离子电池或两节AA电池工作,最适合电池供电的设备。使用来自CPU的6线控制以闭环或正弦换向操作BLDC电机或PMSM电机。内部集成功率MOSFET可处理高达2A的电机电流。保护和诊断功能支持稳定可靠的操作。其集成的电荷泵可提供一流的RDSon和超低待机电流,即使在低电源电压和最长电池寿命的情况下也可确保最佳效率。
基本参数:
    电压范围:2V(1.8V)…11V DC电池运行: 2个AA / NiMh电池或1-2个锂离子电池三相电机:最大2A(峰值)直接电桥:无刷直流或永磁同步电动机正弦波换相控制待机电流:<50nA(典型值)低RDSon:LS170mΩ和HS170mΩ(典型值)全面保护和诊断输出封装:QFN30 ; 3 * 3mm
应用领域:
    物联网设备和手持设备电池驱动马达POS打印机玩具办公室自动化家庭自动化云台、球机、安防设备暖通空调移动医疗设备

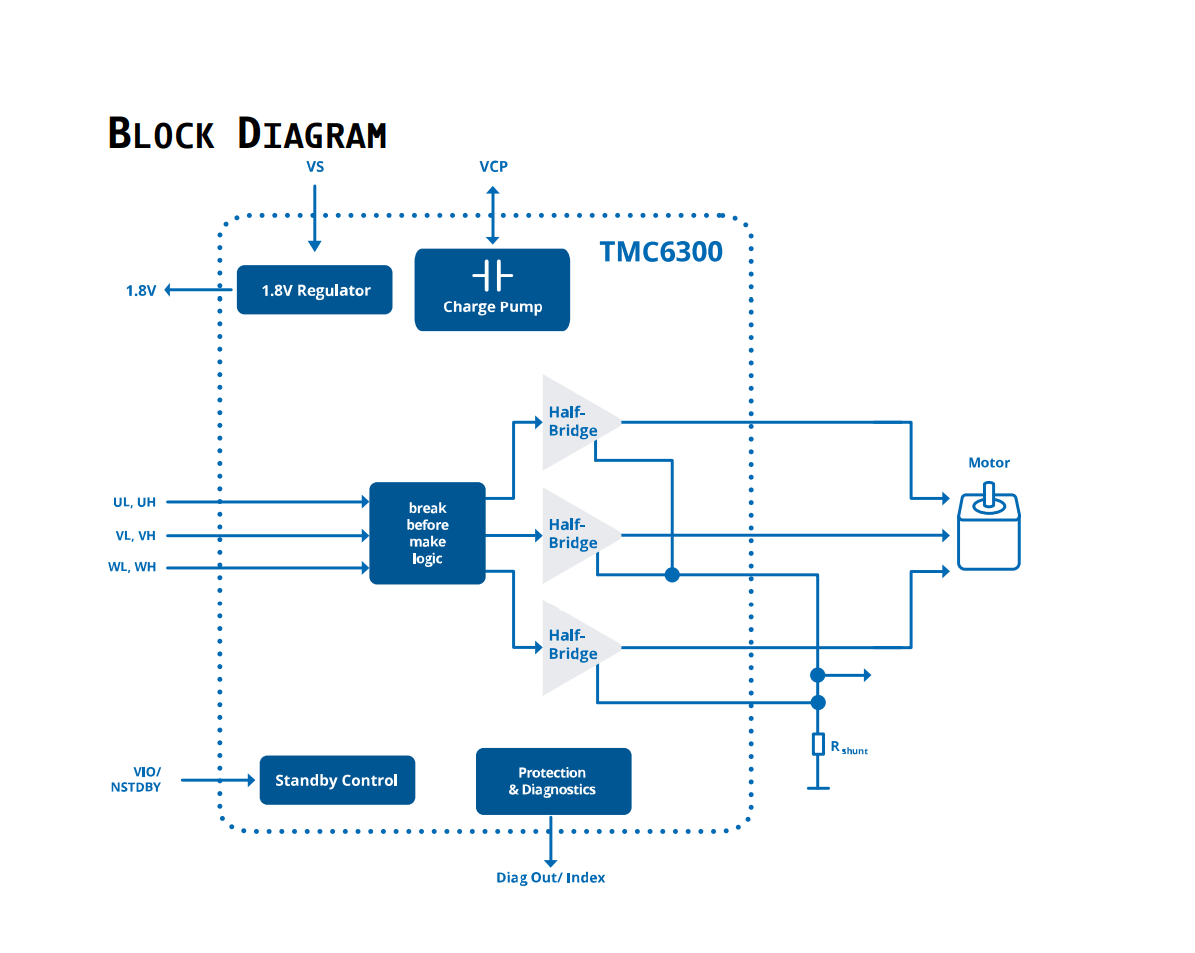

操作方式:上位CPU通过单独的高端和低端控制信号来操作驱动器。 电流反馈可通过单个脚点分流器实现。
